Pergunta

Quais são os graus de liberdade considerados no solucionador de valores próprios para determinar o momento elástico crítico ideal (M_cr ) no módulo adicional RF‑/STEEL EC3?

Resposta:

Para o dimensionamento utilizando o método da barra equivalente e o método geral, existem quatro graus de liberdade considerados no solucionador de valores próprios. Estes são os seguintes:

u_{Y '} (deslocamento do plano)
φ_{X '} (rotação sobre o eixo X ')
φ_{Z '} (rotação sobre o eixo Z ')
ω (empenamento)

Se o módulo adicional RF‑/STEEL Warping Torsion estiver ativado, existem sete graus de liberdade disponíveis:

u_x (deslocamento em x)
u_y (deslocamento em y)
u_z (deslocamento em z)
φ_x (rotação sobre o eixo x)
φ_y (rotação sobre o eixo y)
φ_z (rotação sobre o eixo z)
ω (empenamento)

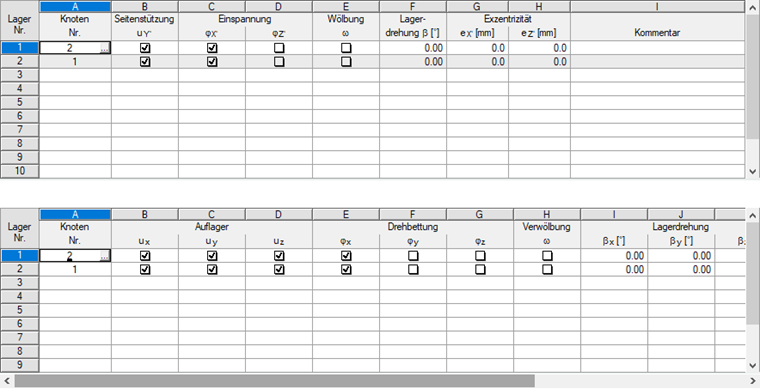

Introdução das condições de apoio para o solucionador de valores próprios (método geral acima, torção empenada abaixo)
