Dipl.-Ing. (FH) Gerhard Rehm
29. Mai 2019

Berücksichtigte Freiheitsgrade im Eigenwertlöser für Mcr in RF-/STAHL EC3

Welche Freiheitsgrade werden für den Eigenwertlöser zur Ermittlung des idealen Verzweigungsmomentes bei Biegedrillknicken (Mcr) im Modul RF-/STAHL EC3 berücksichtigt?

Antwort:

Für die Bemessung mit dem Ersatzstabverfahren und dem allgemeinen Verfahren werden vier Freiheitsgrade im Eigenwertlöser berücksichtigt. Diese sind:

  • uY' (Verschiebung aus der Ebene)
  • φX' (Verdrehung um die X'-Achse)
  • φZ' (Verdrehung um die Z'-Achse)
  • ω (Verwölbung)

Bei der Aktivierung der Modulerweiterung RF-/STAHL Wölbkrafttorsion stehen sieben Freiheitsgrade zur Verfügung:

  • ux (Verschiebung in x)
  • uy (Verschiebung in y)
  • uz (Verschiebung in z)
  • φx (Verdrehung um die x-Achse)
  • φy (Verdrehung um die y-Achse)
  • φz (Verdrehung um die z-Achse)
  • ω (Verwölbung)

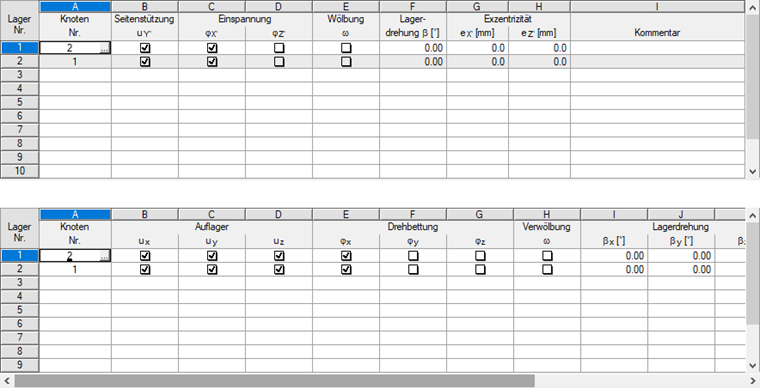

Eingabe der Lagerungsbedingungen für den Eigenwertlöser (oben Allgemeines Verfahren, unten Wölbkrafttorsion)
Eingabe der Lagerungsbedingungen für den Eigenwertlöser (oben Allgemeines Verfahren, unten Wölbkrafttorsion)
Autor

Herr Rehm engagiert sich in der Entwicklung im Bereich Holzbau und im Kundensupport.
