RF-/STEEL EC3 中cr特征值求解器中考虑自由度

在附加模块 RF-/STEEL EC3 中，为了确定理想的弹性临界弯矩（ Mcr ），特征值求解器会考虑哪些自由度？

回复:

对于使用等效杆件法和一般方法进行的设计，在特征值求解中考虑四个自由度。 Diese sind:

  • uY' (Verschiebung aus der Ebene)
  • φX' (Verdrehung um die X'-Achse)
  • φZ' (Verdrehung um die Z'-Achse)
  • ω (Verwölbung)

Bei der Aktivierung der Modulerweiterung RF-/STAHL Wölbkrafttorsion stehen sieben Freiheitsgrade zur Verfügung:

  • ux (Verschiebung in x)
  • uy (Verschiebung in y)
  • uz (Verschiebung in z)
  • φx (Verdrehung um die x-Achse)
  • φy (Verdrehung um die y-Achse)
  • φz (Verdrehung um die z-Achse)
  • ω (Verwölbung)

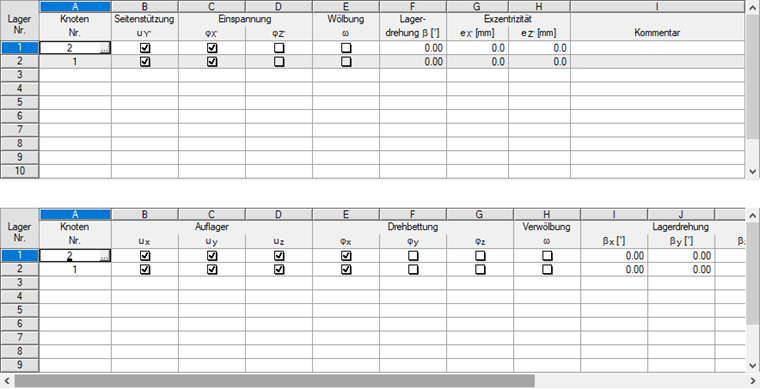

输入特征值求解的支座条件（以上通用方法，下方翘曲扭矩）
输入特征值求解的支座条件（以上通用方法，下方翘曲扭矩）
