Pregunta

¿Qué grados de libertad se consideran en el solucionador de autovalores para determinar el momento crítico elástico (Mcr) en el módulo adicional RF-/STEEL EC3?

Respuesta:
Para el cálculo utilizando el método de la barra equivalente y el método general, hay cuatro grados de libertad considerados en la resolución por autovalores. Estos son los siguientes:

  • uY' (desplazamiento desde el plano)
  • φX' (giro sobre el eje X')
  • φZ' (giro sobre el eje Z')
  • ω (alabeo)
Si está activado el módulo adicional RF-STEEL Warping Torsion, están disponibles siete grados de libertad:

  • ux (desplazamiento en x)
  • uy (desplazamiento en y)
  • uz (desplazamiento en z)
  • φx (giro sobre el eje x)
  • φy (giro sobre el eje y)
  • φz (giro sobre el eje z)
  • ω (alabeo)

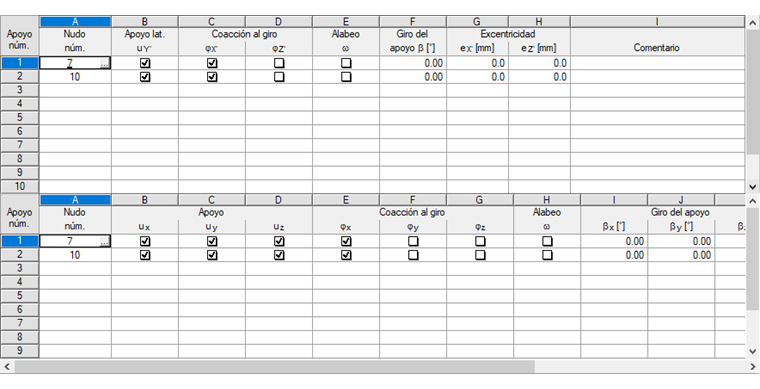

Entrada de las condiciones de apoyo para el solucionador de valores propios (método general arriba, torsión de alabeo abajo)
Entrada de las condiciones de apoyo para el solucionador de valores propios (método general arriba, torsión de alabeo abajo)
