Gradi di libertà considerati nel risolutore di autovalori per Mcr in RF-/STEEL EC3

Quali gradi di libertà sono considerati nel risolutore di autovalori per determinare il momento critico elastico ideale (Mcr ) nel modulo aggiuntivo RF‑/STEEL EC3?

Risposta:

Per la verifica utilizzando il metodo dell'asta equivalente e il metodo generale, nel risolutore degli autovalori sono considerati quattro gradi di libertà. Diese sind:

  • uY' (Verschiebung aus der Ebene)
  • φX' (Verdrehung um die X'-Achse)
  • φZ' (Verdrehung um die Z'-Achse)
  • ω (Verwölbung)

Bei der Aktivierung der Modulerweiterung RF-/STAHL Wölbkrafttorsion stehen sieben Freiheitsgrade zur Verfügung:

  • ux (Verschiebung in x)
  • uy (Verschiebung in y)
  • uz (Verschiebung in z)
  • φx (Verdrehung um die x-Achse)
  • φy (Verdrehung um die y-Achse)
  • φz (Verdrehung um die z-Achse)
  • ω (Verwölbung)

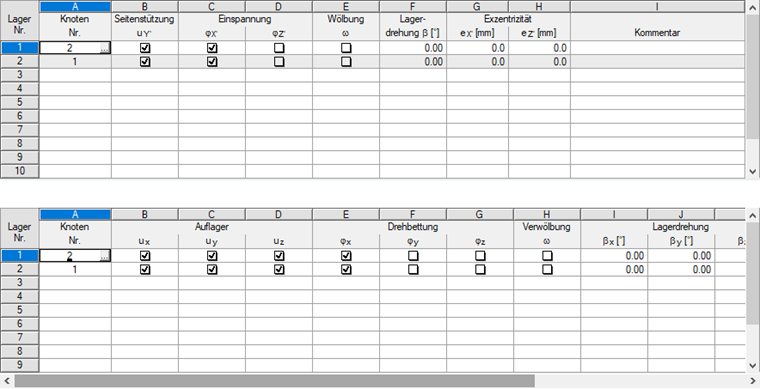

Input delle condizioni di vincolo per il risolutore di autovalori (metodo generale sopra, torsione di deformazione sotto)
Input delle condizioni di vincolo per il risolutore di autovalori (metodo generale sopra, torsione di deformazione sotto)
