Dotaz

Jaké stupně volnosti zohledňuje řešič vlastních čísel pro stanovení pružného kritického momentu (M_cr ) v přídavném modulu RF-/STEEL EC3?

Odpověď:

Pro posouzení metodou náhradního prutu a obecnou metodou se v řešiči vlastních čísel uvažují čtyři stupně volnosti. Jedná se o:

u_{Y '} (posun od roviny)
φ_{X '} (natočení okolo osy X ')
φ_{Z '} (natočení okolo osy Z ')
ω (deplanace)

Pokud je aktivován přídavný modul RF-/STEEL Warping Torsion, je k dispozici sedm stupňů volnosti:

u_x (posun v x)
u_y (posun v y)
u_z (posun v z)
φ_x (natočení okolo osy x)
φ_y (natočení okolo osy y)
φ_z (natočení okolo osy z)
ω (deplanace)

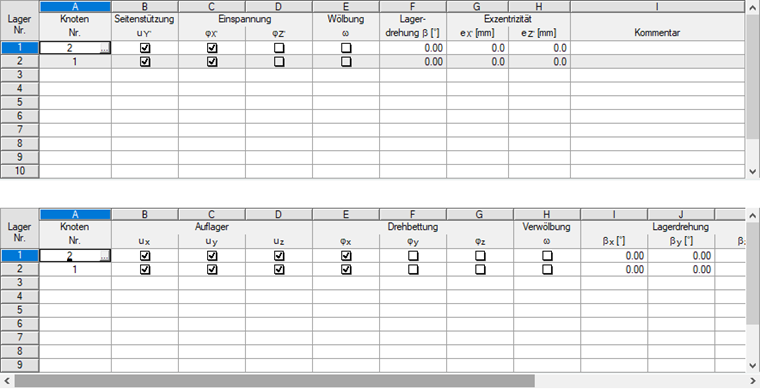

Zadání podporových podmínek pro řešitele vlastních čísel (obecná metoda výše, podepření kroucením níže)
