Które stopnie swobody są uwzględniane w solwerze wartości własnych w celu określenia idealnego sprężystego momentu krytycznego (Mcr ) w module dodatkowym RF-/STEEL EC3?

Q: Które stopnie swobody są uwzględniane w solwerze wartości własnych w celu określenia idealnego sprężystego momentu krytycznego (Mcr ) w module dodatkowym RF-/STEEL EC3?

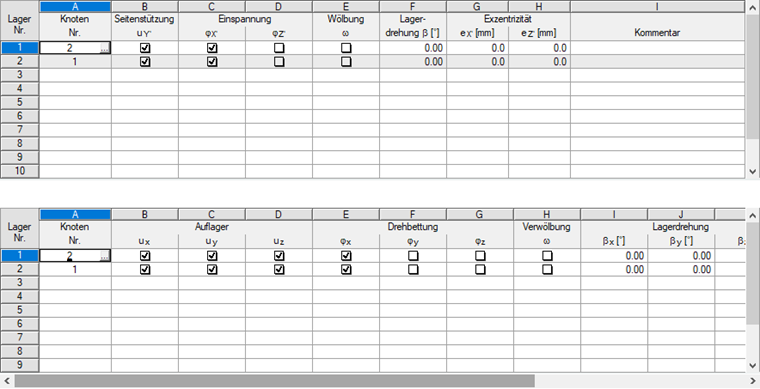

W przypadku obliczeń przy użyciu metody prętów zastępczych i metody ogólnej, solwer wartości własnych uwzględnia cztery stopnie swobody. Są to:uY ' (przemieszczenie od płaszczyzny)φX' (obrót wokół osi X')φZ' (obrót wokół osi Z')ω (skręcanie)Jeżeli moduł dodatkowy RF-/STEEL Warping Torsion jest aktywowany, dostępnych jest siedem stopni swobody:ux (przemieszczenie w x)uy (przemieszczenie w y)uz (przemieszczenie w z)φx (obrót wokół osi x)φy (obrót wokół osi y)φz (obrót wokół osi z)ω (skręcanie)

Question

Kt&#243;re stopnie swobody są uwzględniane w solwerze wartości własnych w celu określenia idealnego sprężystego momentu krytycznego (Mcr ) w module dodatkowym RF-/STEEL EC3?

Accepted Answer

W przypadku obliczeń przy użyciu metody pręt&#243;w zastępczych i metody og&#243;lnej, solwer wartości własnych uwzględnia cztery stopnie swobody. Są to:uY ' (przemieszczenie od płaszczyzny)φX' (obr&#243;t wok&#243;ł osi X')φZ' (obr&#243;t wok&#243;ł osi Z')ω (skręcanie)Jeżeli moduł dodatkowy RF-/STEEL Warping Torsion jest aktywowany, dostępnych jest siedem stopni swobody:ux (przemieszczenie w x)uy (przemieszczenie w y)uz (przemieszczenie w z)φx (obr&#243;t wok&#243;ł osi x)φy (obr&#243;t wok&#243;ł osi y)φz (obr&#243;t wok&#243;ł osi z)ω (skręcanie)

Pytanie

Które stopnie swobody są uwzględniane w solwerze wartości własnych w celu określenia idealnego sprężystego momentu krytycznego (M_cr ) w module dodatkowym RF-/STEEL EC3?
