Sinal errado na distribuição de força de corte devido a orientações não uniformes das barras

Modelei uma viga de vão simples composta por várias barras. Por que é que os sinais do diagrama de força de corte estão parcialmente incorretos?

Resposta:

Muito provavelmente não há uma orientação uniforme do barra.

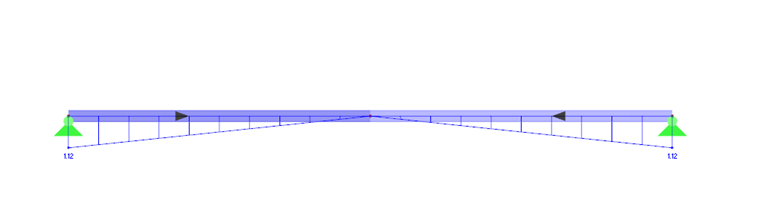

Diagrama de força de corte sem a mesma orientação das barras
1 Diagrama de força de corte sem a mesma orientação das barras

Assim que a orientação do barra for uniforme (clique com o botão direito no barra → "Inverter orientação do barra"), os sinais do diagrama de forças cortantes também coincidirão.

Diagrama de força de corte com a mesma orientação das barras
2 Diagrama de força de corte com a mesma orientação das barras
