我已经建立了一个包含多个杆件的简支梁。 为什么剪力图的符号有些不正确?

回答

几乎没有统一的杆件方向,见图01。

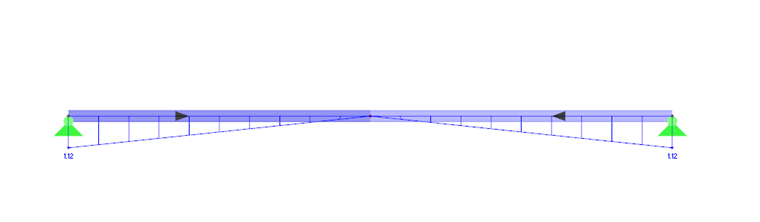

图片 01 - 杆件方向一致时的剪力图

杆件方向一致后(在杆件上单击鼠标右键→“杆件反向设置”),剪力图的符号也将匹配,如图02所示。

图片 02 - 杆件方向一致的剪力分布

关键词

剪力 符号 剪力图 杆件方向
