Molto probabilmente non c'è un orientamento uniforme dell'asta, vedi l'immagine 01.

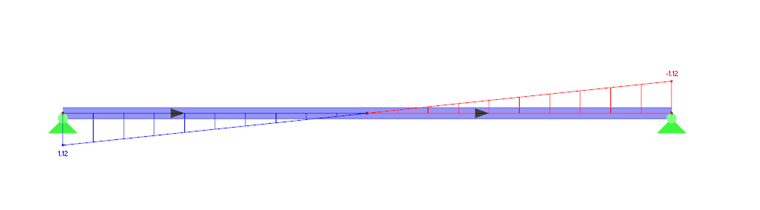

Non appena l'orientamento dell'asta è uniforme (fare clic con il pulsante destro del mouse sull'asta → "Inverti orientamento dell'asta"), anche i segni del diagramma della forza di taglio corrispondono, vedere la Figura 02.
