Ligação de uma barra de nervura em superfícies com diferentes espessuras

Pode ligar uma barra de tipo "Nervura" numa linha em duas superfícies com diferentes espessuras.

Para a determinação da rigidez ou dos esforços internos, o RFEM determina a excentricidade da secção retangular com o valor médio das duas superfícies ligadas.

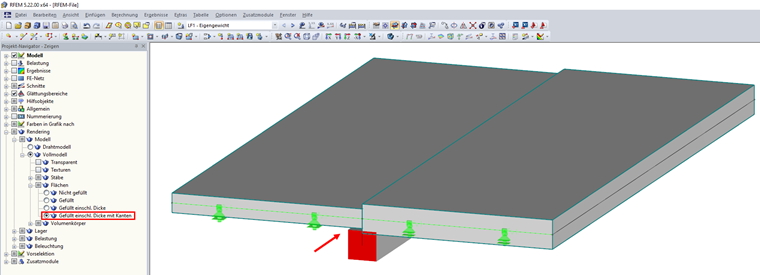

1 Modelo do RFEM da nervura com diferentes espessuras de laje

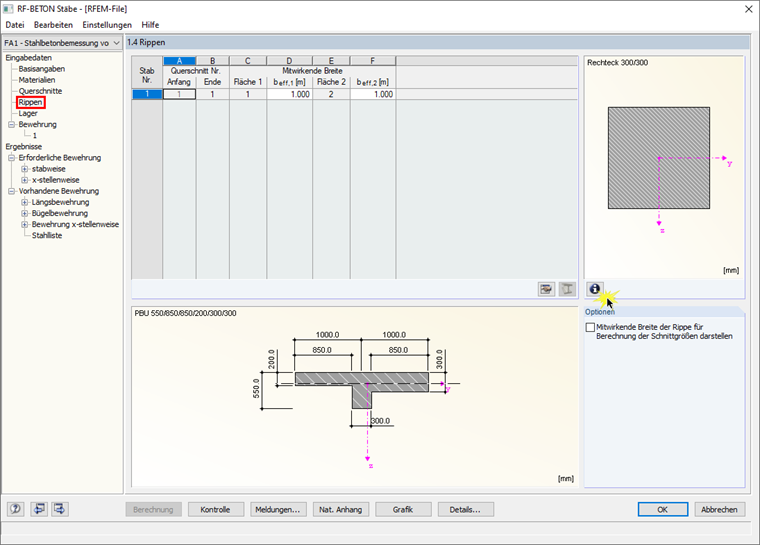

Para o dimensionamento no RF-CONCRETE Members, o módulo adicional determina a sua própria secção, a qual é apresentada na caixa de diálogo "1.4 Nervuras" do módulo adicional.

2 Caixa de diálogo "1.4 Nervuras" no RF-CONCRETE Members

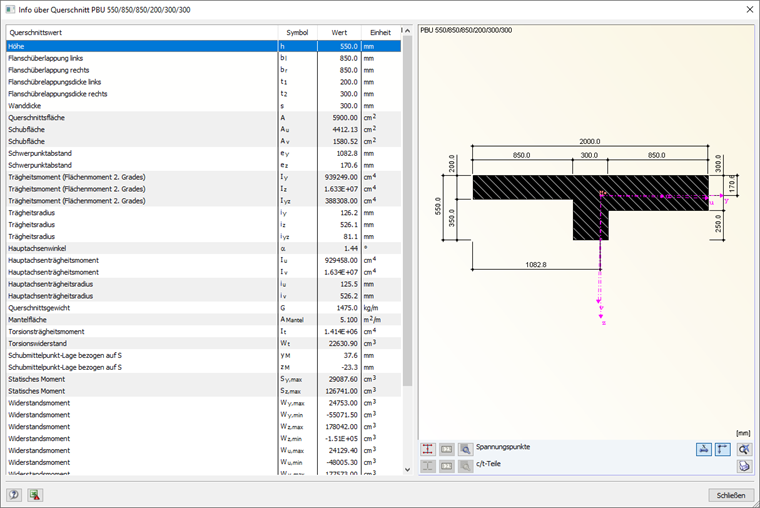

Ao clicar no botão "i" (ver Figura 02), pode abrir uma caixa de diálogo de informações para a secção de nervura gerada que permite ver todas as propriedades da secção, bem como a posição do centro de corte e do centro geométrico, bem como etc., que são utilizados para o dimensionamento no módulo adicional. podem ser visualizadas.

3 Propriedades da secção da nervura no RF-CONCRETE Members

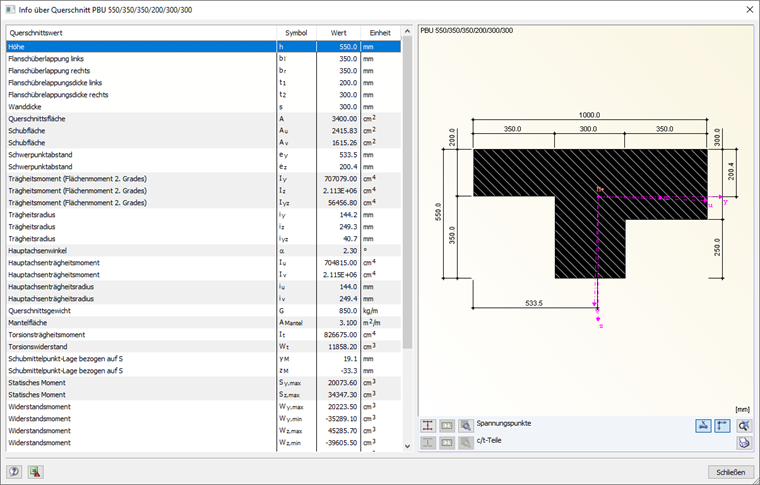

Se a "Largura efetiva" for ajustada na caixa de diálogo "1.4 Nervuras" (por exemplo, para 0,50 m), isto influencia a secção aplicada no RF-CONCRETE Members e as respetivas propriedades da secção.

4 Propriedades da secção modificadas da secção da nervura

No entanto, isso não interfere com a determinação da rigidez ou dos esforços internos do modelo 3D no RFEM.
