Connexion d'une nervure sur des surfaces de différentes épaisseurs

Oui, vous pouvez connecter une nervure à une ligne sur deux surfaces d’épaisseurs différentes.

Pour déterminer la rigidité ou les efforts internes, l’excentrement de la section rectangulaire est déterminé à l'aide de la valeur moyenne des deux surfaces connectées dans RFEM.

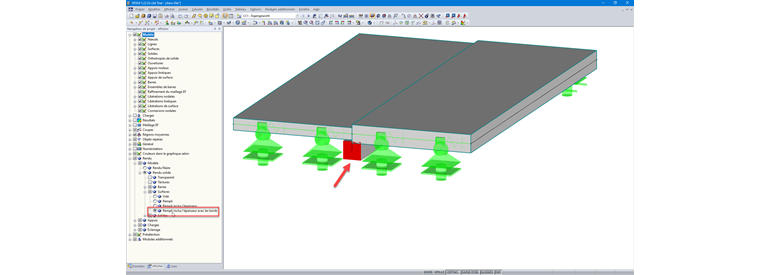

1 Modèle de nervures avec différentes épaisseurs de plaque dans RFEM

Pour la vérification dans RF-CONCRETE Members, le module additionnel détermine sa section, qui est affichée dans la boîte de dialogue « 1.4 Nervures ».

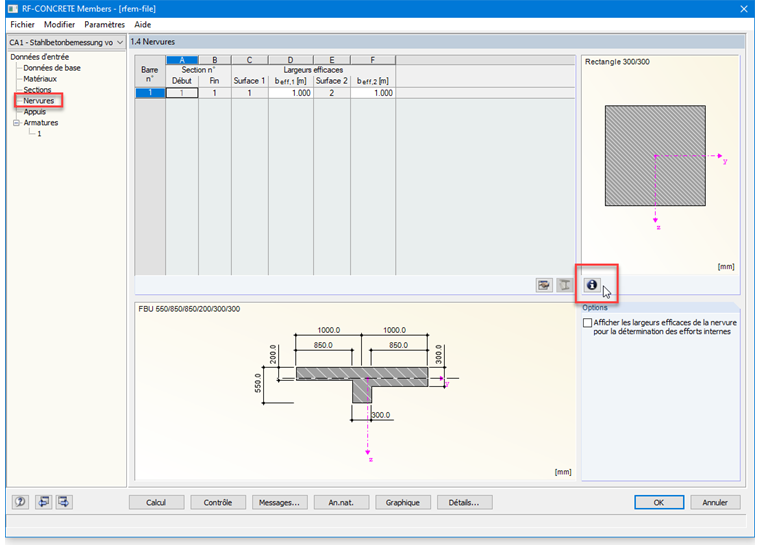

2 Boîte de dialogue « 1.4 Nervures » dans RF-CONCRETE Members

Cliquez sur le bouton « i » (voir la Figure 02) pour ouvrir une boîte de dialogue d'informations sur la section de nervure générée, où vous pouvez voir toutes les propriétés de la section, la position du centre de cisaillement et du centre de gravité, qui peuvent être calculées dans le module additionnel. peuvent être visualisés.

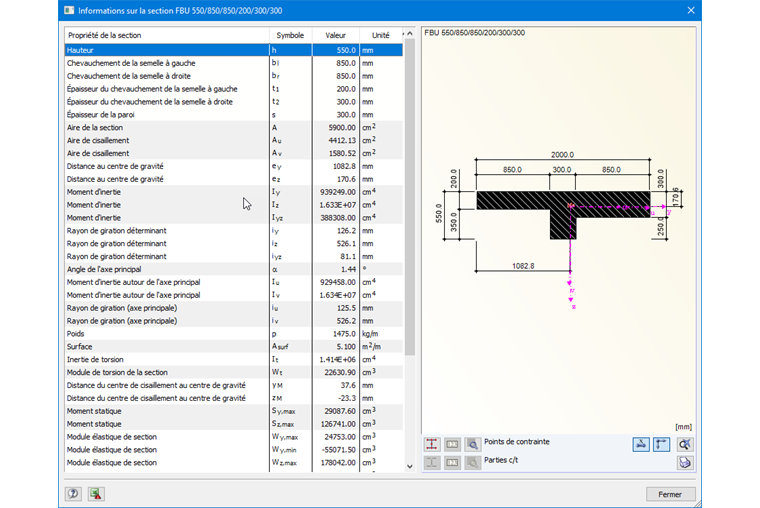

3 Propriétés de section de la nervure dans RF-CONCRETE Members

La modification de la « Largeur efficace » dans la boîte de dialogue « 1.4 Nervures » (par exemple sur 0,50 m) a un impact sur la section appliquée dans RF-CONCRETE Members et sur ses propriétés.

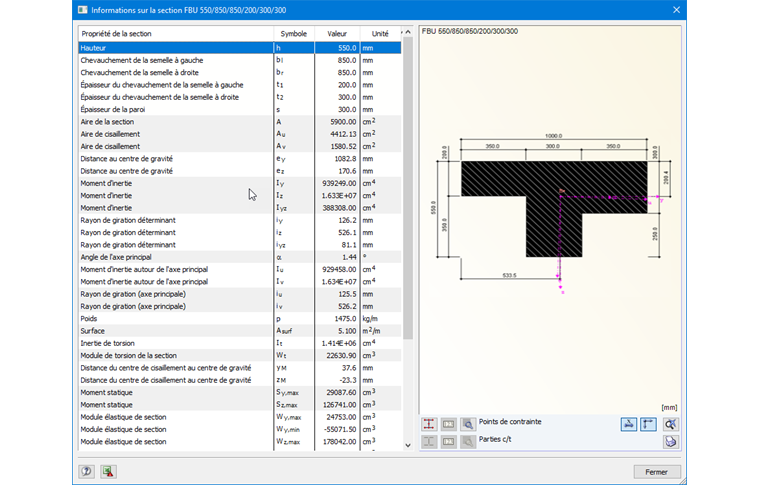

4 Section nervurée après modification de ses propriétés

Toutefois, cela n'influence pas la rigidité ni la détermination des efforts internes du modèle 3D dans RFEM.
