Question

Posso collegare un'asta nervata con due superfici che hanno spessori diversi? Und wo kann ich die Querschnittswerte dieses zusammengesetzten Querschnittes pr&#252;fen? In RFEM sehe ich nur den exzentrischen Rechteckquerschnitt und dessen Querschnittswerte.

Accepted Answer

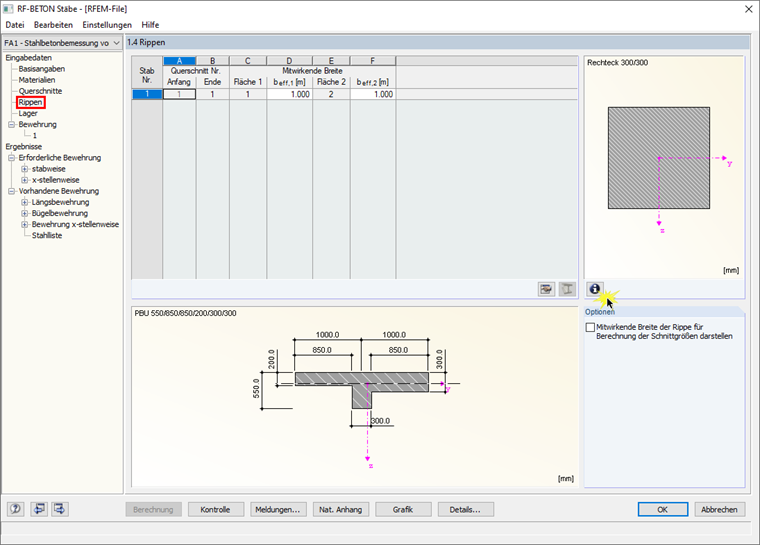

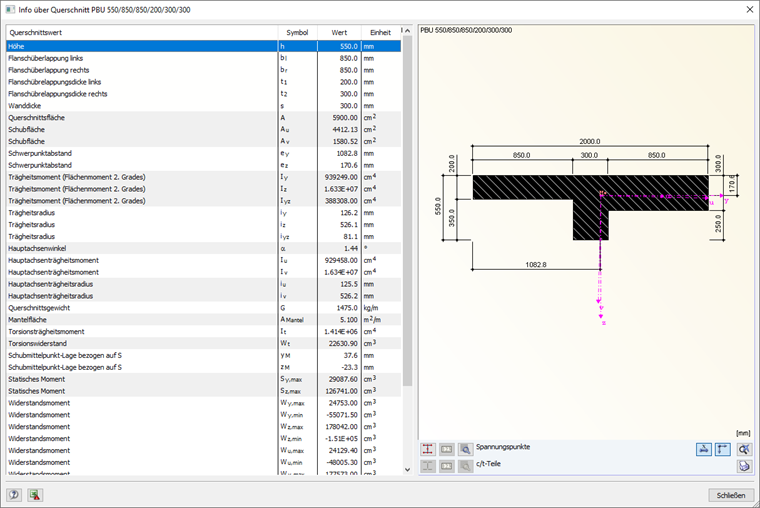

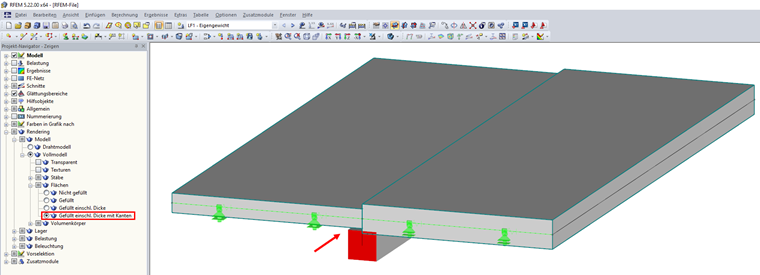

&#200; possibile collegare un'asta di nervatura a una linea su due superfici con spessori diversi.F&#252;r die Ermittlung der Steifigkeit bzw. die Schnittgr&#246;&#223;enermittlung wird in RFEM die Exzentrizit&#228;t f&#252;r den Rechteckquerschnitt mit dem Mittelwert der beiden angeschlossenen Fl&#228;chen ermittelt.F&#252;r die Bemessung in RF-BETON St&#228;be ermittelt das Zusatzmodul einen eigenen Querschnitt, welcher im Zusatzmodul in Eingabedialog "1.4 Rippen" dargestellt wird.&#220;ber einen Klick auf die Schaltfl&#228;che "i" (siehe Bild 02), kann ein Infodialog f&#252;r den generierten Rippenquerschnitt ge&#246;ffnet werden, in welchem alle Querschnittswerte, die Lage des Schubmittel- und Schwerpunkts, usw., welche f&#252;r die Bemessung im Modul angesetzt werden, eingesehen werden k&#246;nnen.Wird die "effektive Breite" in Dialog "1.4 Rippen" angepasst (z. B. auf 0,50 m), hat dies einen Einfluss auf den in RF-BETON St&#228;be angesetzten Querschnitt und dessen Querschnittswerte.Auf die Steifigkeit bzw. die Schnittgr&#246;&#223;enermittlung im 3D-Modell in RFEM hat dies aber keinen Einfluss.
