Czy mogę połączyć pręt żebrowy z dwiema powierzchniami o różnych grubościach? A gdzie mogę sprawdzić właściwości przekroju tego przekroju złożonego? W programie RFEM widzę tylko mimośrodowy przekrój prostokątny i jego właściwości.

Odpowiedź

Pręt żebrowy można połączyć z linią na dwóch powierzchniach o różnych grubościach.

Aby określić sztywność lub siły wewnętrzne, w programie RFEM mimośród przekroju prostokątnego jest określany za pomocą średniej wartości obu połączonych powierzchni.

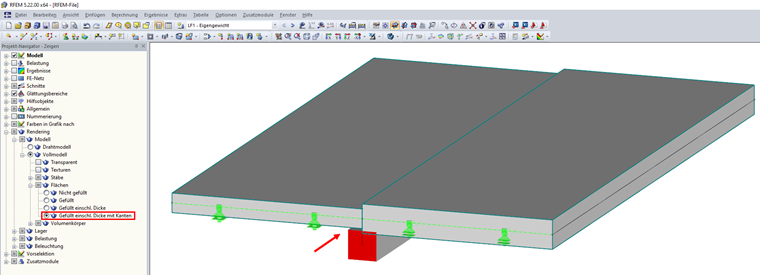

Rysunek 01 - Model żebra RFEM o różnych grubościach blachy

Do obliczeń w RF-CONCRETE Members moduł dodatkowy określa specjalny przekrój, który jest wyświetlany w oknie "Żebra 1.4" modułu dodatkowego.

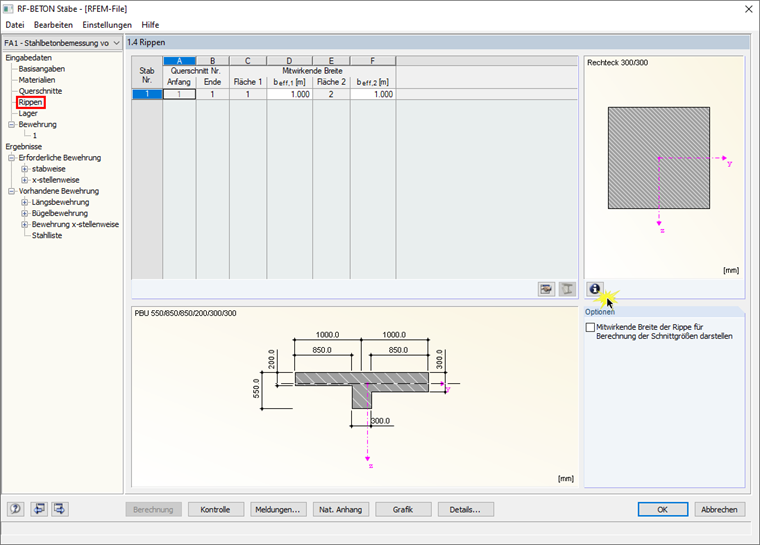

Rysunek 02 - Okno "1.4 Żebra" w prętach RF-CONCRETE

Klikając przycisk "i" (patrz Rysunek 02), można otworzyć okno informacyjne dotyczące wygenerowanego przekroju żebra, w którym można wyświetlić wszystkie właściwości przekroju zastosowane do obliczeń w module dodatkowym, takie jak położenie środka ścinania i środek ciężkości itd.

Rysunek 03 - Właściwości przekroju żebra w prętach RF-CONCRETE

Zmiana „szerokości efektywnej“ w oknie „Żebra 1.4” (na przykład do 0,50 m) wpływa to na przekrój zastosowany w prętach RF ‑ CONCRETE i na jego właściwości.

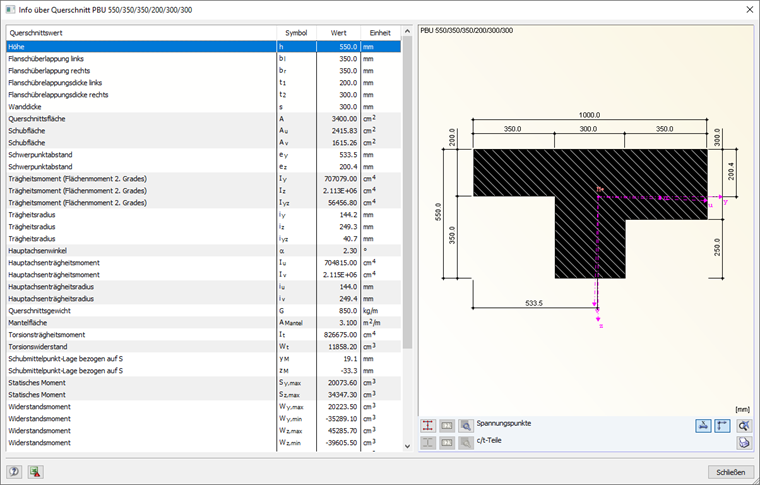

Rysunek 04 - Zmodyfikowane właściwości przekroju żebra

Nie wpływa to jednak na sztywność lub wyznaczanie sił wewnętrznych w modelu 3D w RFEM.
