是否可以在两个不同厚度的面上连接肋构件? 在哪里可以查看该组合截面的截面属性? 在RFEM中,我只能看到偏心矩形截面及其截面属性。

回答

可以在两个具有不同厚度的面上的线上连接肋构件。

为了确定刚度或内力,在RFEM中使用两个连接面的平均值确定矩形截面的偏心距。

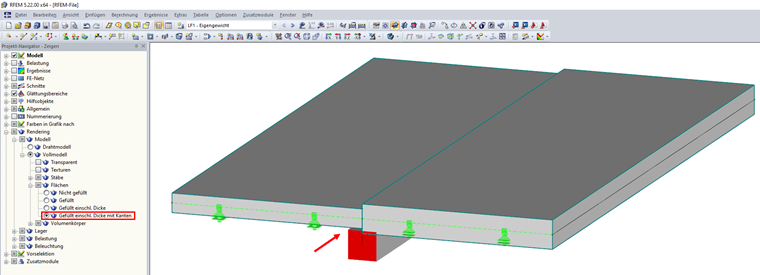

图片 01 - 板厚RFEM模型

在RF-CONCRETE杆件中进行设计时,附加模块确定其横截面,该截面显示在附加模块的输入对话框'1.4 Ribs'中。

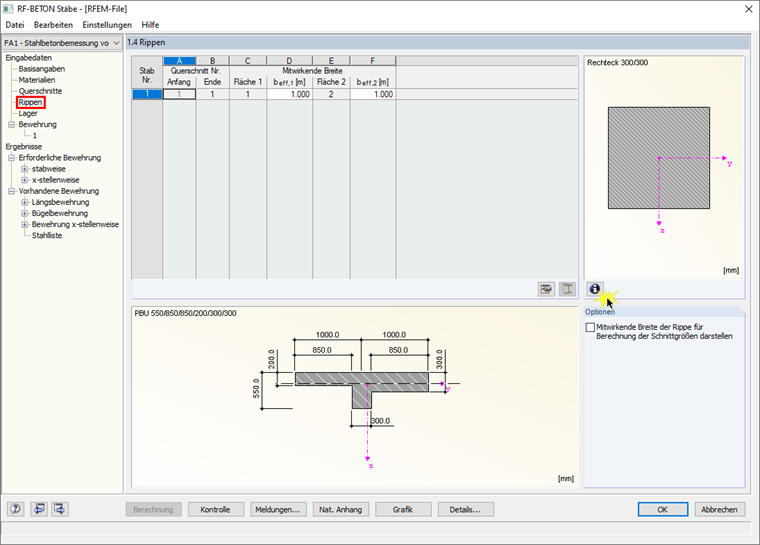

图片 02 - RF-CONCRETE杆件中的对话框'1.4 Ribs'

单击“ i”按钮(见图02),可以打开生成的肋截面的信息对话框。中心和质心等。

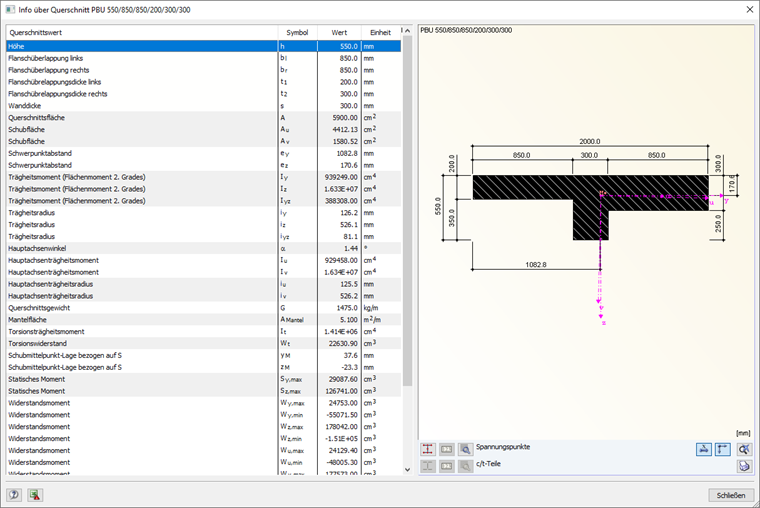

图片 03 - RF-CONCRETE杆件中肋截面的截面特性

如果在“ 1.4肋”对话框中设置了“有效宽度”(例如0.50 m),这将影响在RF-CONCRETE杆件中使用的截面及其截面属性。

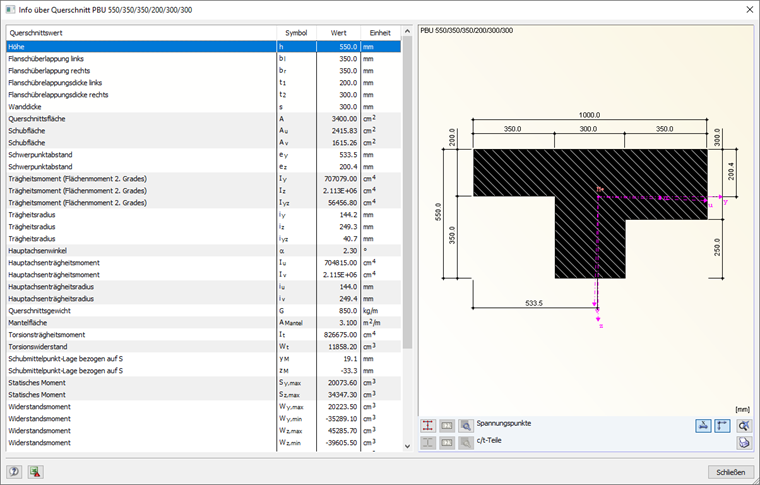

图片 04 - 肋截面的修正截面特性

但是这不会影响在RFEM中三维模型的刚度或内力的确定。

关键词

肋梁 截面属性 重心 剪切中心 板宽
