¿Se puede conectar una viga de nervio con dos superficies con diferentes espesores? ¿Y dónde puedo comprobar las propiedades de la sección de esta sección mixta? En RFEM sólo puedo ver el perfil rectangular excéntrico y sus propiedades de la sección.

Respuesta

Puede unir una barra de nervio a una línea en dos superficies con diferentes espesores.

Para determinar la rigidez de los esfuerzos internos, la excentricidad de la sección se determina utilizando el valor promedio de ambas superficies conectadas en RFEM.

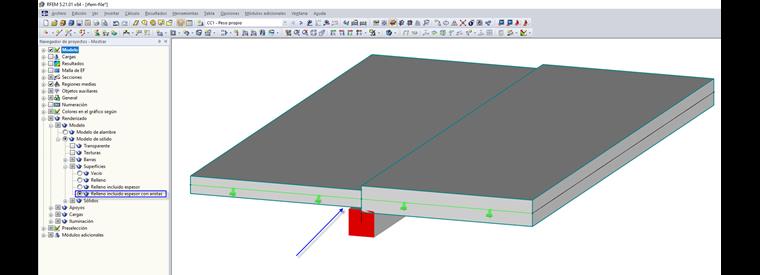

Figura 01 - Modelo de RFM del nervio con diferentes espesores de la placa

Para el cálculo en RF-CONCRETE Members, el módulo adicional determina su sección, que se muestra en el cuadro de diálogo de entrada "1.4 Nervios" del módulo adicional.

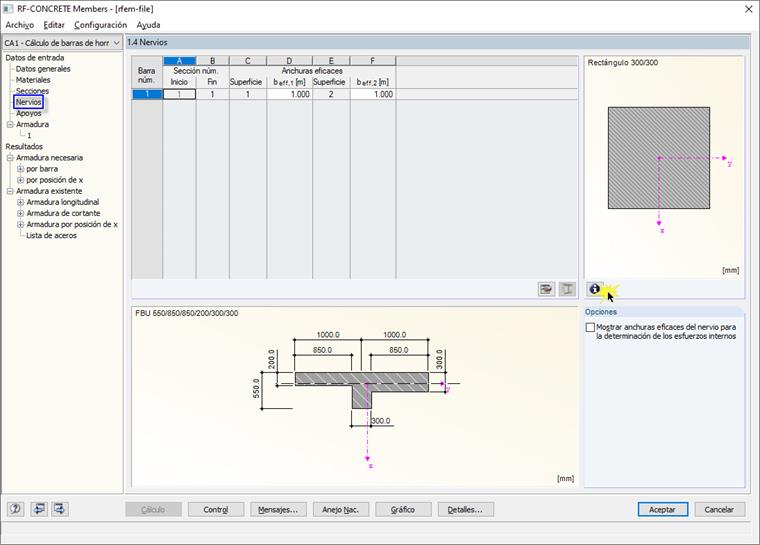

Figura 02 - Cuadro de diálogo "1.4 Nervios" en RF-CONCRETE Members

Al hacer clic en el botón [i] (ver figura 02), se puede abrir un cuadro de diálogo de información para la sección del nervio generada, donde se pueden ver todas las propiedades de la sección aplicadas para el cálculo en el módulo, como la posición del centro de cortante y el centro de gravedad, etc.

Figura 03 - Propiedades de la sección del nervio en RF-CONCRETE Members

Si el "Ancho eficaz" se ajusta en el cuadro de diálogo "1.4 Nervios" (p. eje. a 0,50 m), esto tiene influencia en la sección aplicada en RF-CONCRETE Members y las propiedades de la sección.

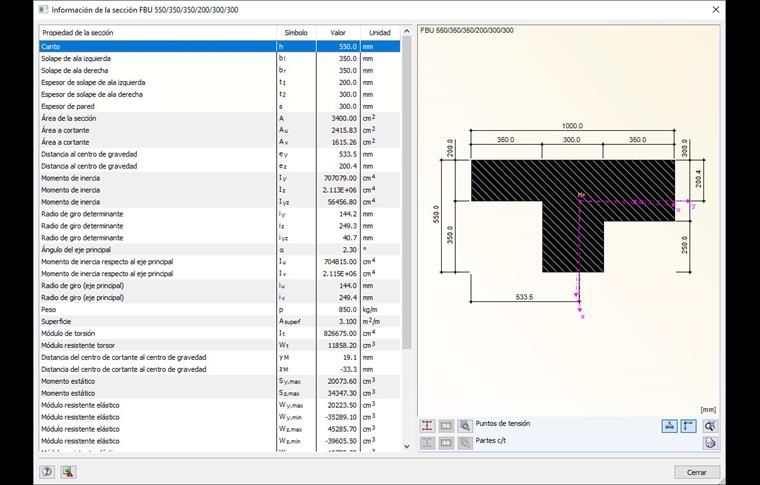

Figura 04 - Propiedades de la sección modificada del nervio

Sin embargo, esto no tiene influencia en la rigidez o en la determinación de los esfuerzos internos en el modelo 3D de RFEM.

Palabras clave

Nervio Propiedad de la sección Centro de gravedad Centro de cortante Ancho de la placa
