Je možné připojit prut typu "Žebro" na dvě plochy s různými tloušťkami? A kde mohu zkontrolovat průřezové charakteristiky tohoto složeného průřezu? V programu RFEM vidím pouze excentrický obdélníkový průřez a jeho průřezové charakteristiky.

Odpověď

Prut typu "Žebro" můžete připojit na linii na dvě plochy s různou tloušťkou.

Pro stanovení tuhosti resp. vnitřních sil se v programu RFEM stanoví excentricita obdélníkového průřezu se střední hodnotou obou připojených ploch.

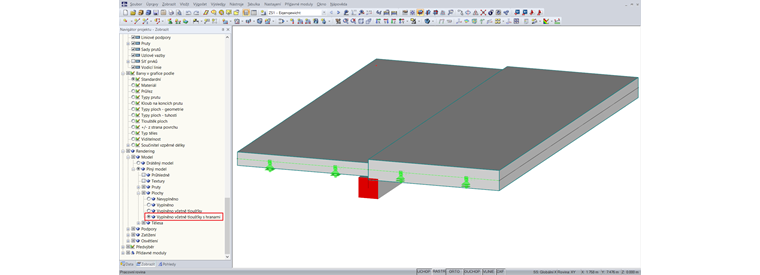

Obr. 01 - Model žebra s různými tloušťkami desek v programu RFEM

Pro posouzení v přídavném modulu RF-CONCRETE Members stanoví přídavný modul vlastní průřez, který se zobrazí ve vstupním dialogu „1.4 Žebra“ přídavného modulu.

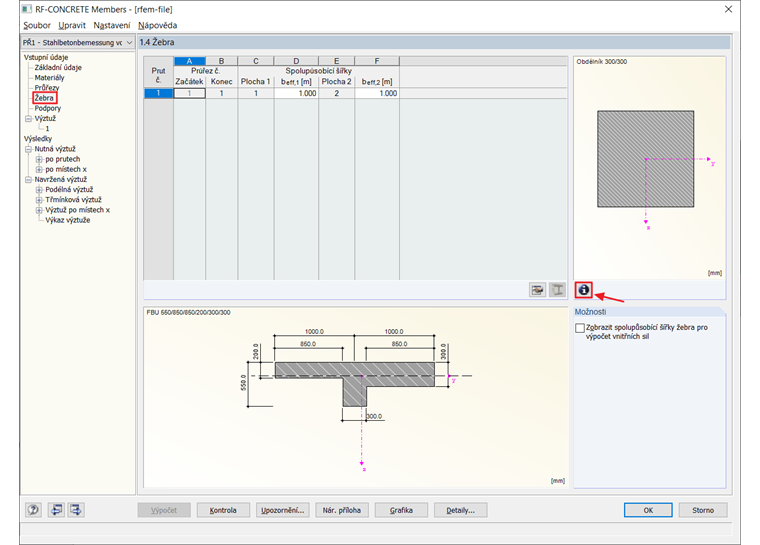

Obr. 02 - Dialog „1.4 Žebra“ v přídavném modulu RF-CONCRETE Members

Kliknutím na tlačítko „i“ (viz Obrázek 02) se otevře informační dialog pro vygenerovaný průřez žebra, v němž si je možné prohlédnout všechny průřezové charakteristiky, polohu středu smyku a těžiště atd., které se použijí v přídavném modulu.

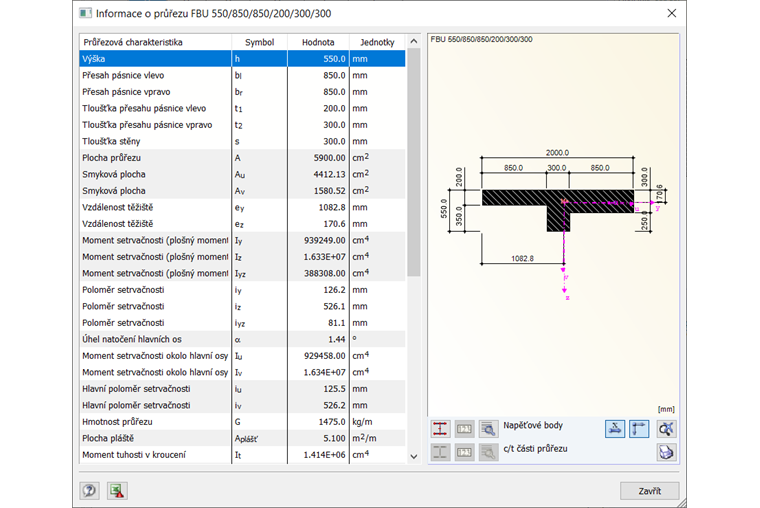

Obr. 03 - Průřezové charakteristiky žebra v modulu RF-CONCRETE Members

Pokud se v dialogu „1.4 Žebra“ (např. Na 0,50 m) upraví „Účinná šířka“ (např. na 0,50 m), ovlivní to průřez použitý v přídavném modulu RF-CONCRETE Members a jeho průřezové charakteristiky.

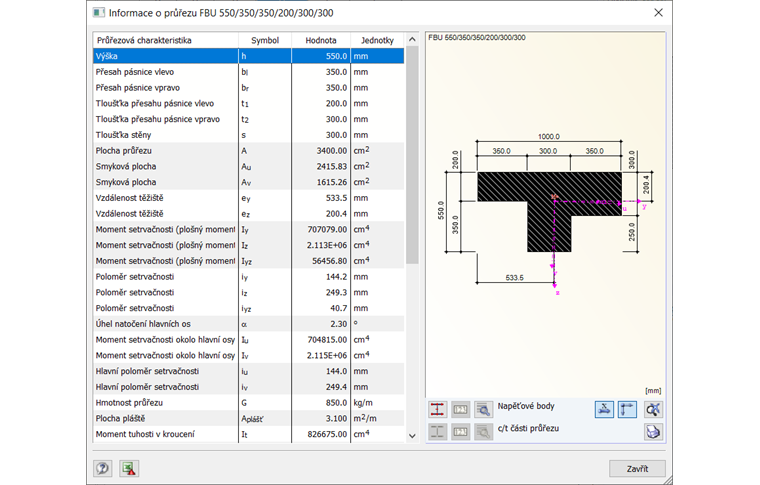

Obr. 04 - Upravené průřezové charakteristiky žebra

To ovšem nemá žádný vliv na tuhost resp. na stanovení vnitřních sil v 3D modelu v programu RFEM.
