Saída de resultados de uma área de elemento finito com localização no RFEM 5

Não existe nenhuma opção no RFEM para apresentar os nós da malha de EF com estas superfícies, mas existe a possibilidade de exportá-los para uma folha de Excel. Pode realizar essa operação seguindo os passos descritos na Figura 01.

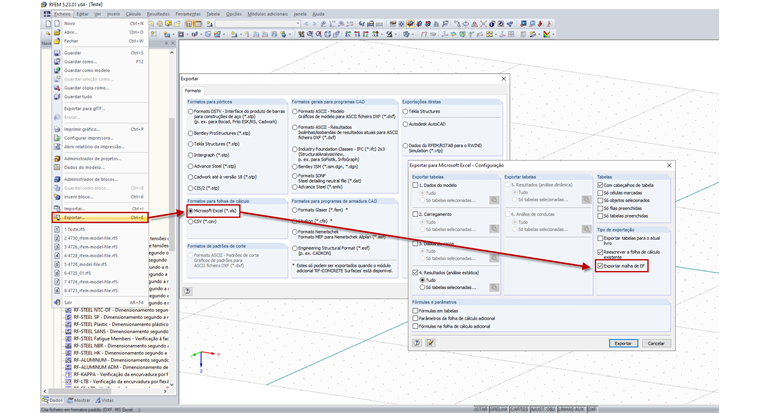

1 Exportar malha de EF para o Excel

Na Figura 02, as coordenadas dos nós da malha de EF são exportadas para o Excel.

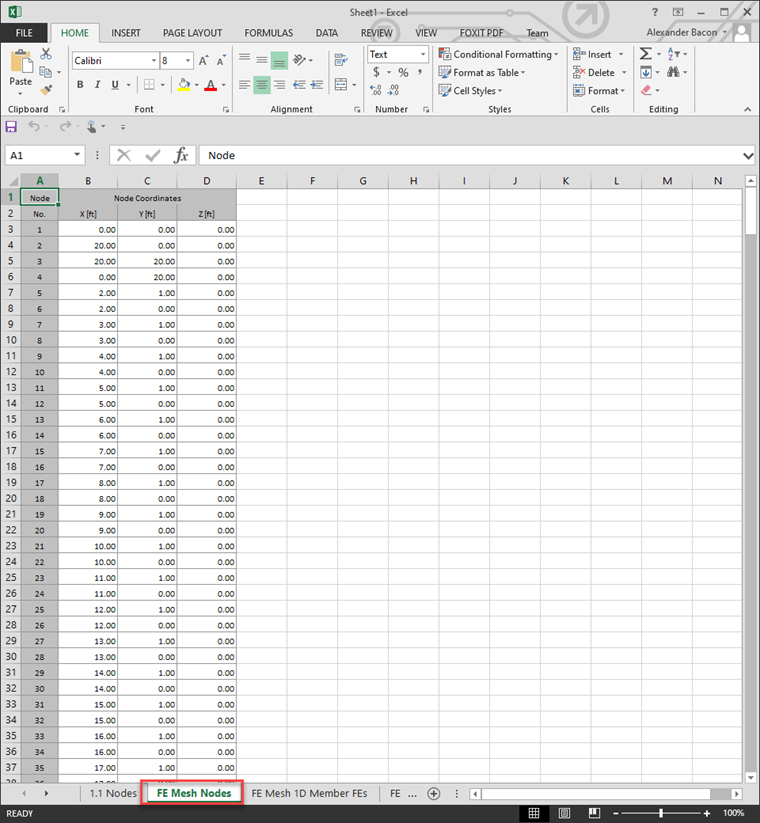

2 Coordenadas da malha de EF exportadas no Excel

Também é possível exportar a malha de EF como um ficheiro .dxf para o AutoCAD. To do so, use the direct export option in RFEM and select the FE Mesh option. Veja na Figura 03.

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

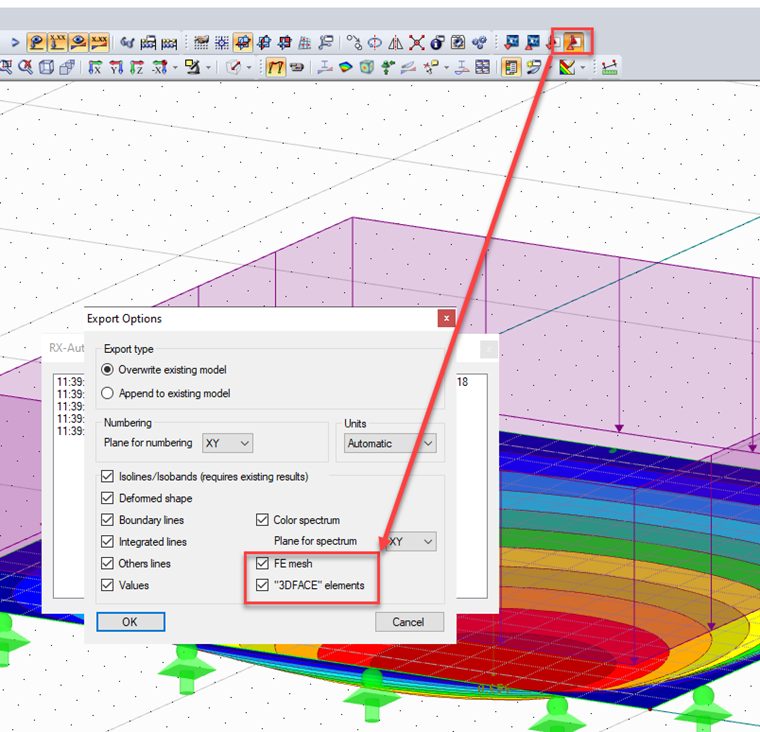

3 Opção para exportar diretamente

Outra opção é utilizar o menu Ficheiro – Exportar e selecionar o formato seguinte.

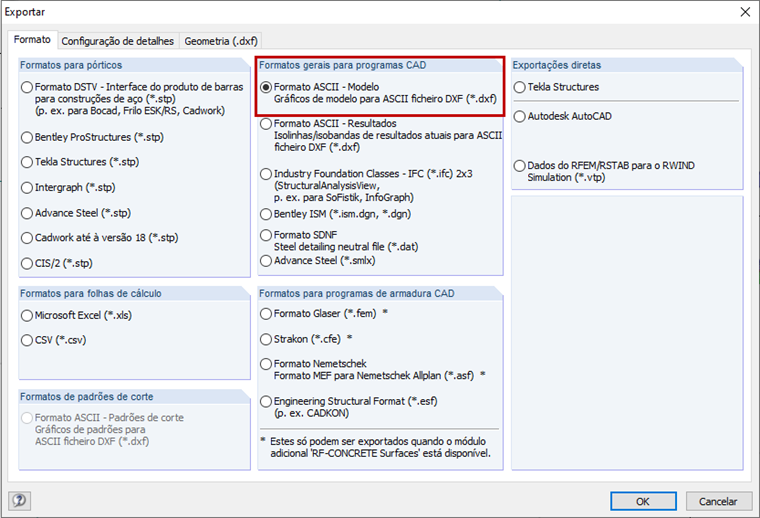

4 Tipo de ficheiro para exportar

Then, in the Geometry tab, select the check boxes shown below.

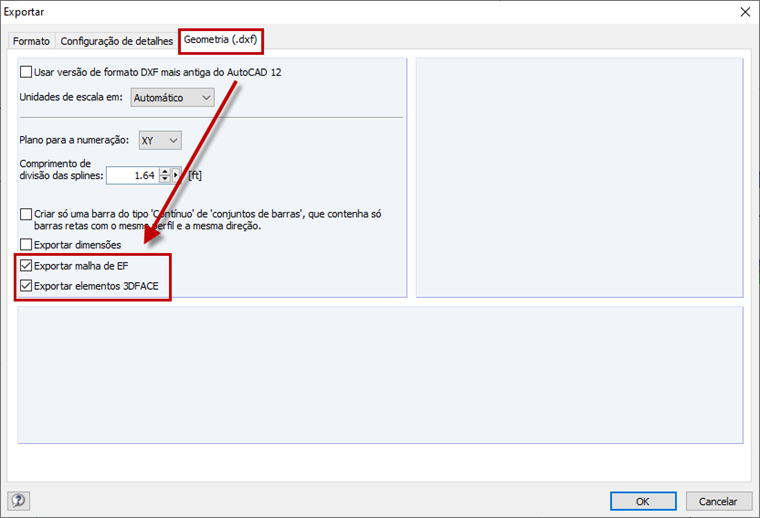

5 Opções de exportação
