Zobrazení plochy konečných prvků s polohou v programu RFEM 5

Pro zobrazení uzlů sítě KP s těmito plochami není v programu RFEM žádná volba, ale existuje možnost je vyexportovat do Excelu. To lze provést podle kroků na Obrázku 01.

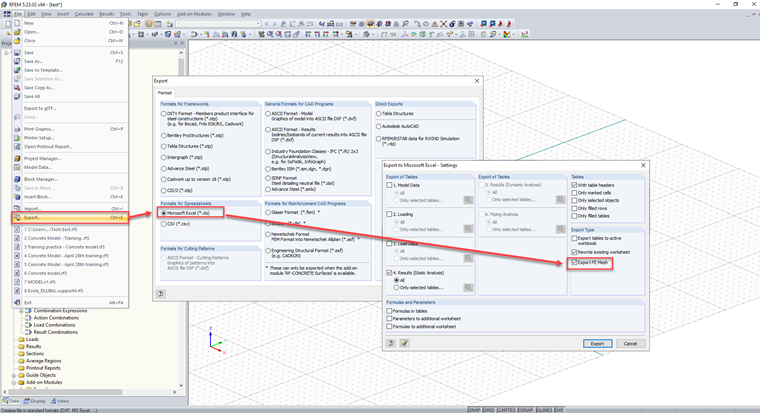

1 Export sítě prvků do Excelu

Na obrázku 02 se exportují souřadnice uzlů sítě konečných prvků do Excelu.

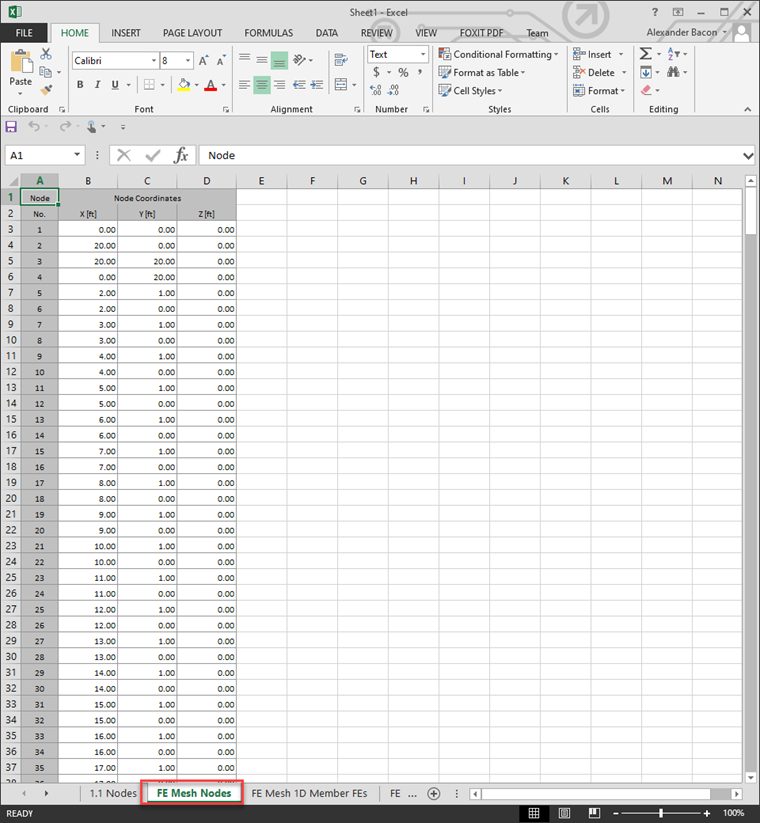

2 Export souřadnic sítě prvků do Excelu

Síť konečných prvků lze také exportovat do aplikace AutoCAD jako soubor .dxf. K tomu je třeba použít přímý export v programu RFEM a vybrat síť konečných prvků. Viz obrázek 03.

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

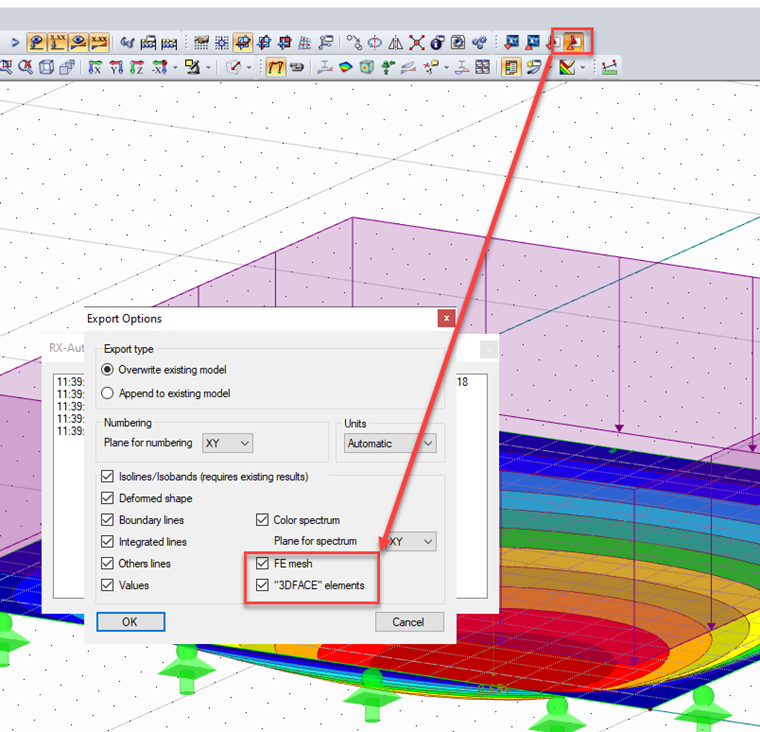

3 Možnost přímého exportu

Další možností použití nabídky Soubor - Exportovat.

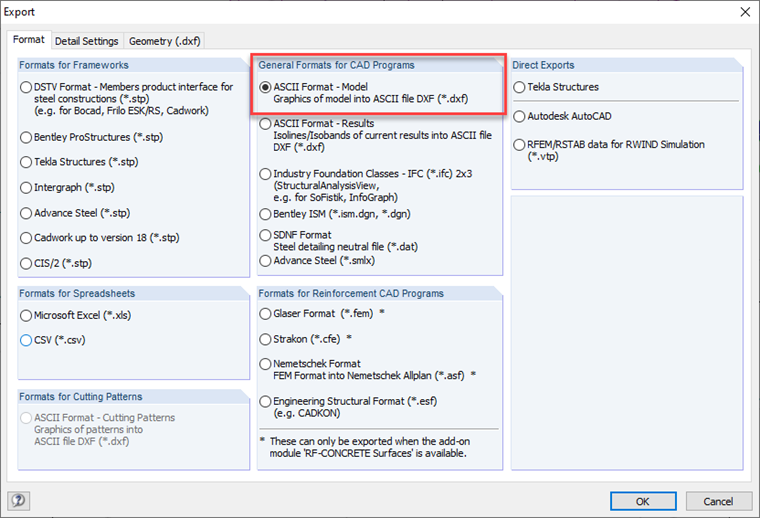

4 Exportovat typ souboru

Poté v záložce Geometrie zaškrtněte níže uvedená políčka.

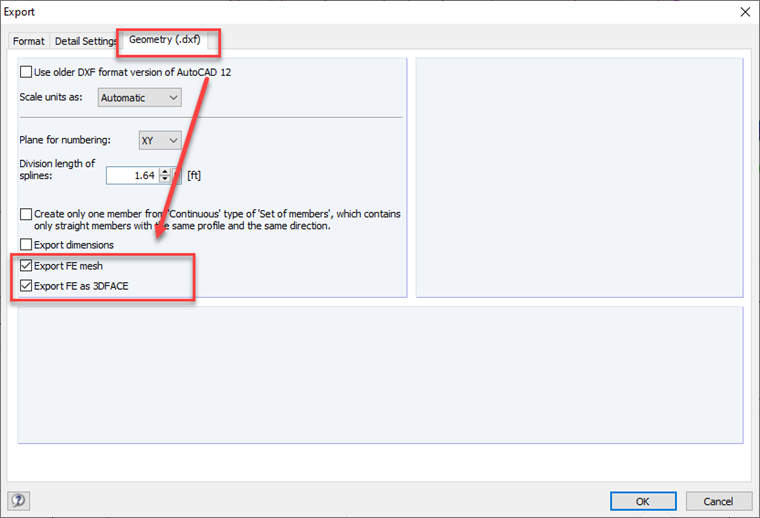

5 Možnosti exportu
