Output of Finite Element Area with Location in RFEM 5

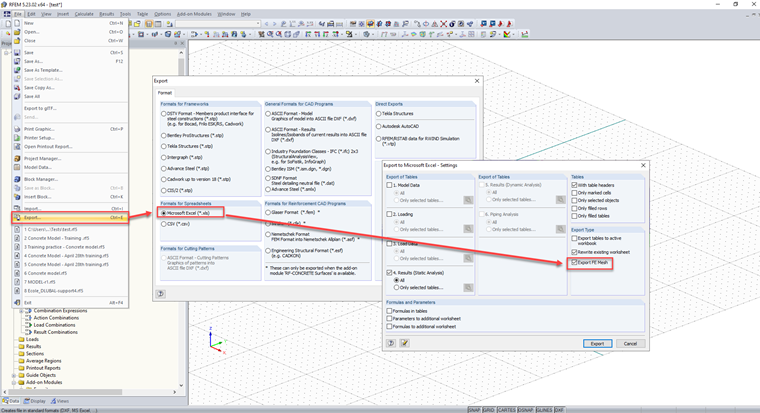

В программе RFEM нет возможности просмотреть узлы сетки КЭ вместе с этими областями, но их можно экспортировать в лист Excel. You can do this by following the steps in Image 01.

1 Экспорт сетки КЭ в Excel

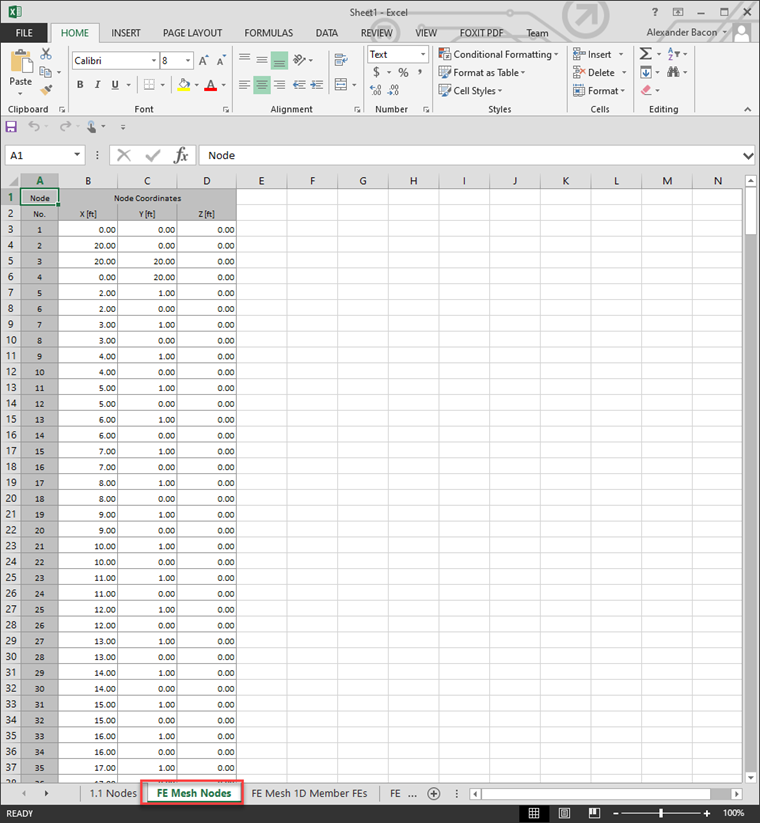

In Image 02, the coordinates of the FE mesh nodes are exported to Excel.

2 Экспорт координат сетки КЭ в Excel

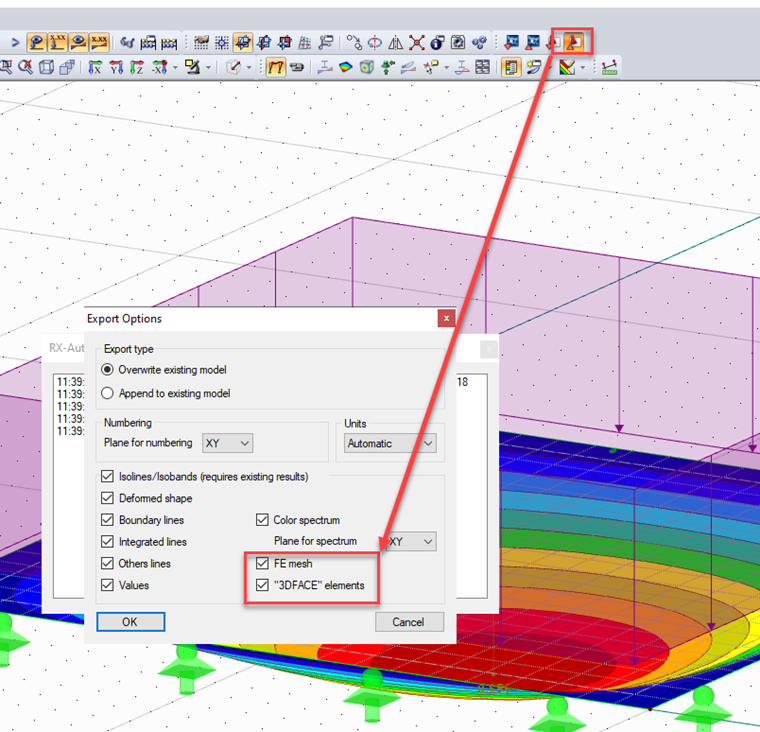

It is also possible to export the FE mesh as a .dxf file into AutoCAD. To do so, use the direct export option in RFEM and select the FE Mesh option. See this in Image 03.

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

3 Возможность прямого экспорта

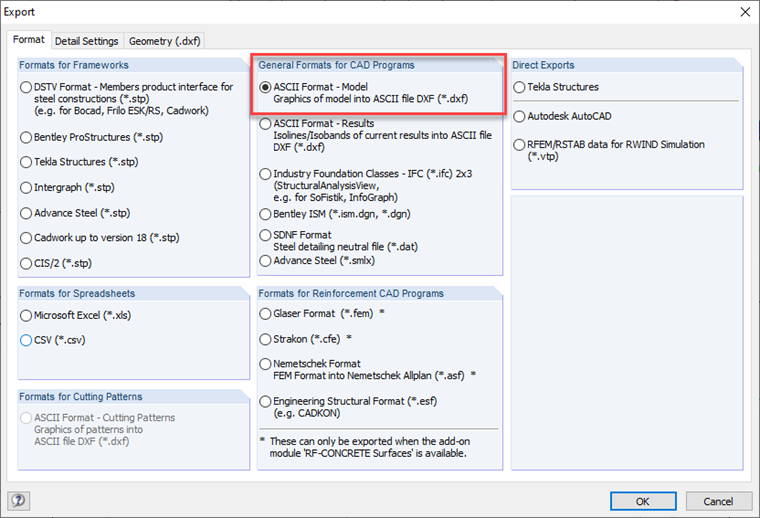

Another option is to go to File - Export and then select the following format.

4 Тип файла экспорта

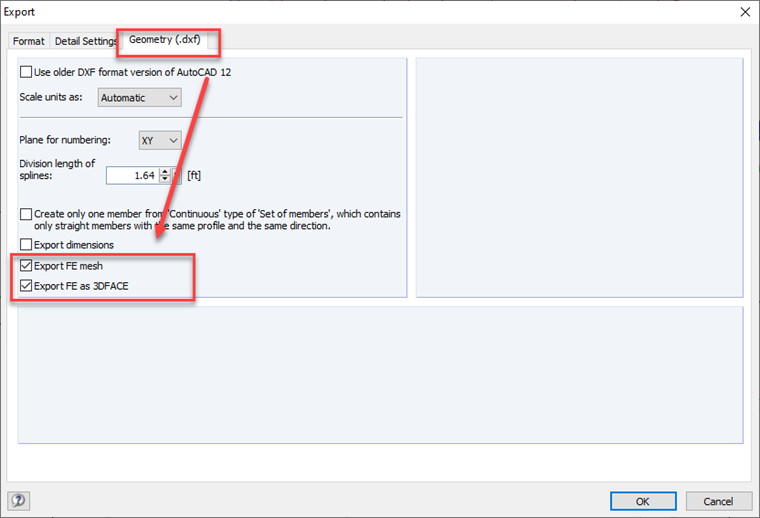

Then, in the Geometry tab, select the check boxes shown below.

5 Параметры экспорта
