¿Es posible que RFEM también muestre la superficie de cada elemento finito, incluida su posición?

Respuesta

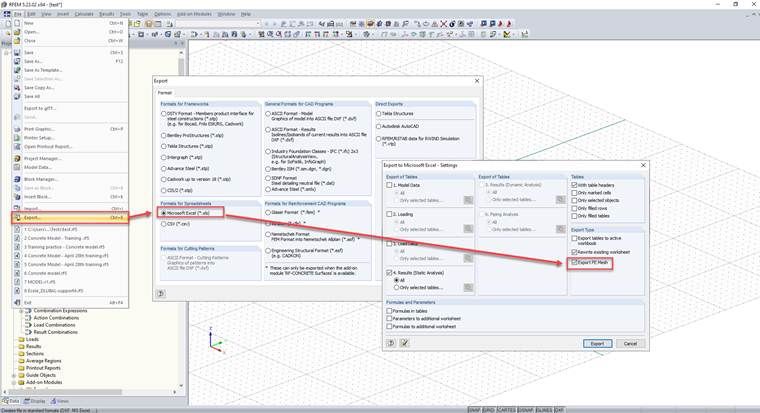

No es posible ver los nudos de malla de elementos finitos con estas áreas en RFEM, sino exportarlos a una hoja de Excel. Puede hacerlo utilizando los pasos de la figura 01.

Figura 01 - Exportación de mallas de EF a Excel

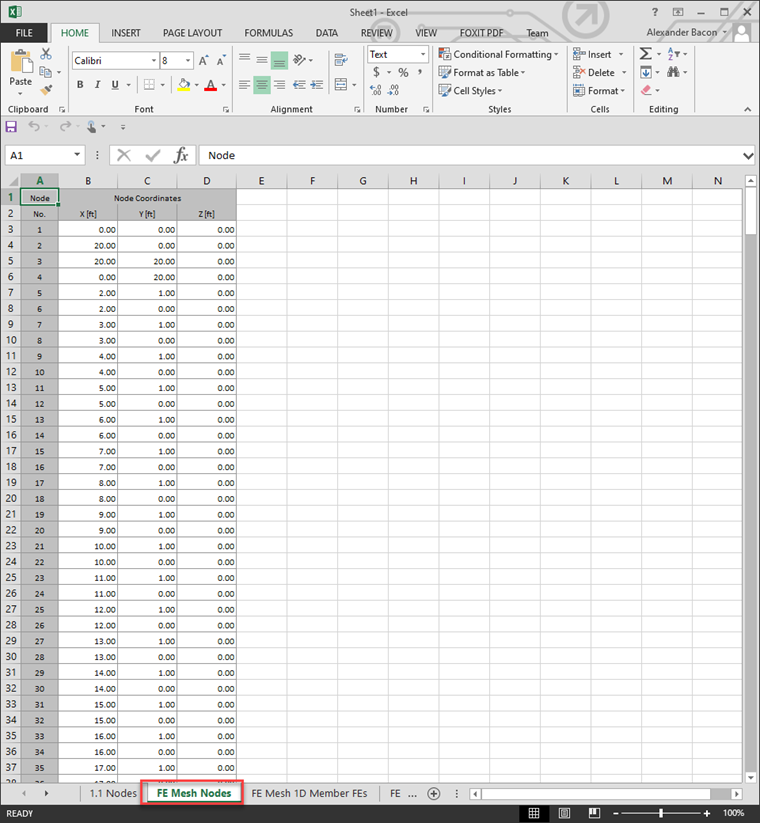

En la figura 02, las coordenadas de los nudos de la malla de elementos finitos se exportan a Excel.

Figura 02 - Exporta las coordenadas de malla de EF en Excel

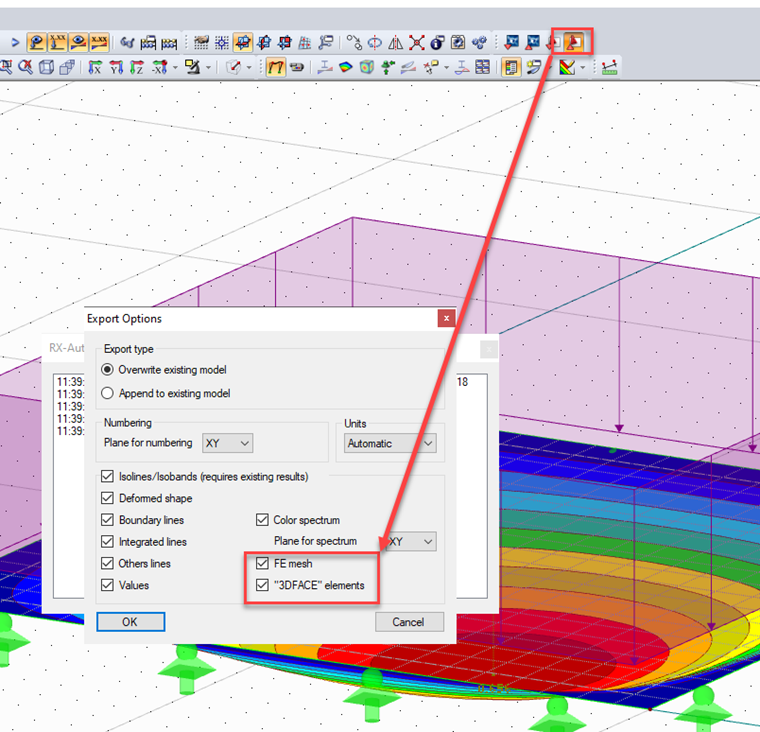

También es posible exportar la malla de EF como archivo .dxf en AutoCAD. Con la exportación directa a RFEM, seleccione la opción Malla de EF. Ver figura 03.

Figura 05 - Exportaciones directas

Otra opción es seleccionar el siguiente formato mediante Archivo - Exportar.

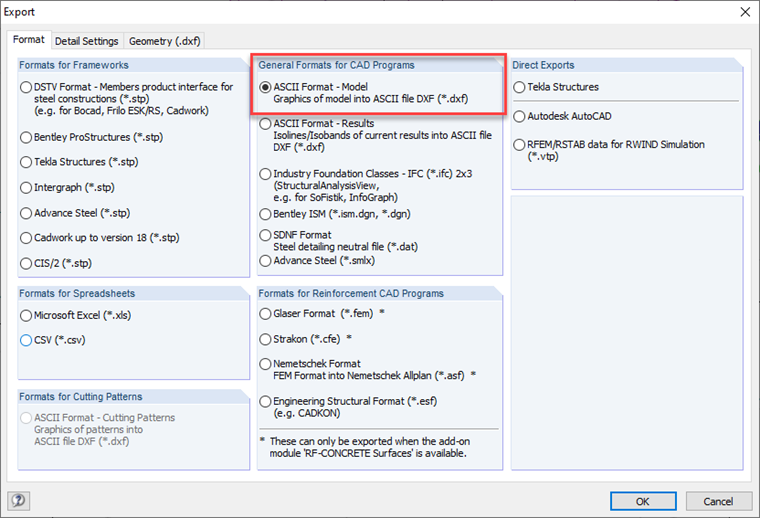

Figura 03 - Exportar tipo de archivo

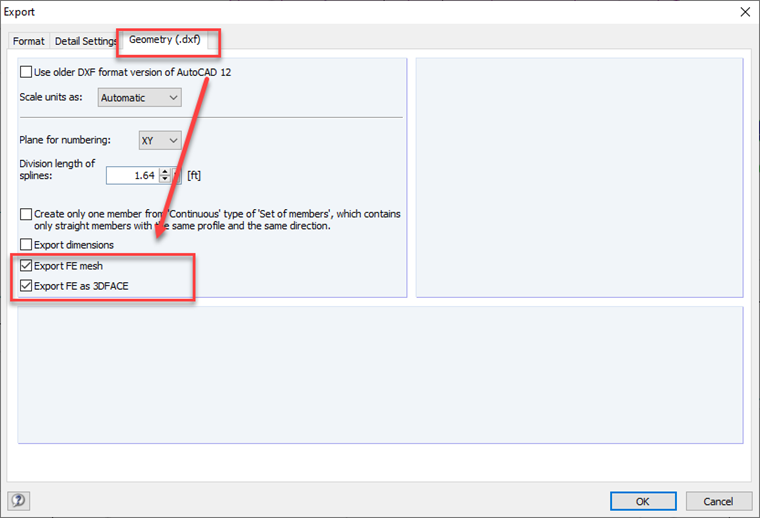

Luego, en la pestaña Geometría, seleccione las casillas de verificación debajo de ella.

Figura 04 - Opciones de exportación

Palabras clave

fe Malla Nudo Excel Exportar
