Carga em estruturas não coplanares

Como é que se aplica carga em barras que não são coplanares no RFEM 6?


Resposta:

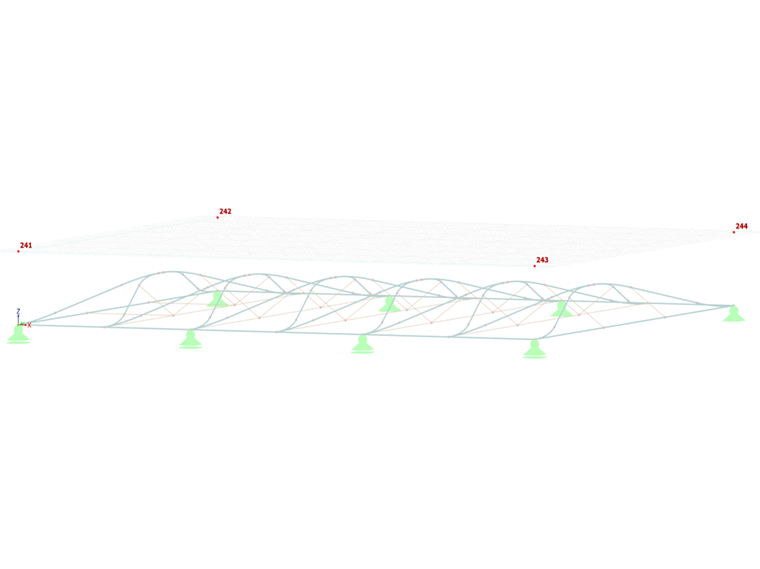

1. Define um plano que será utilizado para aplicar a carga. Pode fazê-lo criando 4 nós de canto à volta da sua estrutura (Figura 01).

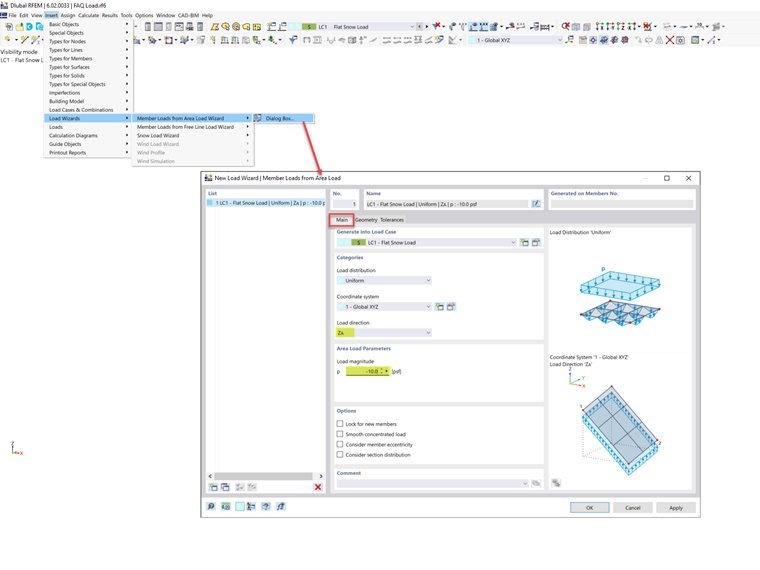

2. Vá para InserirAssistentes de cargaCargas de barra de cargas de superfície . Especifique a direção e o valor no separador Geral (Figura 02).

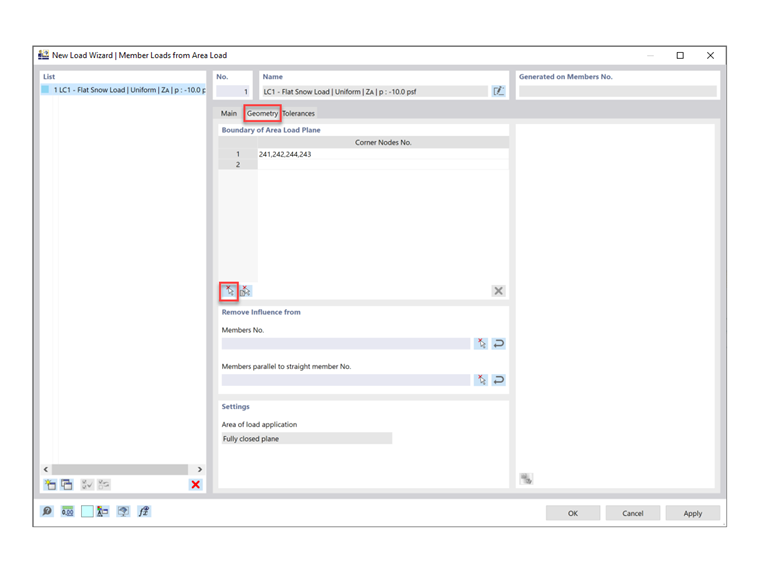

3. Selecione o separador Geometria e selecione os nós de canto que foram criados anteriormente. (Figura 03).

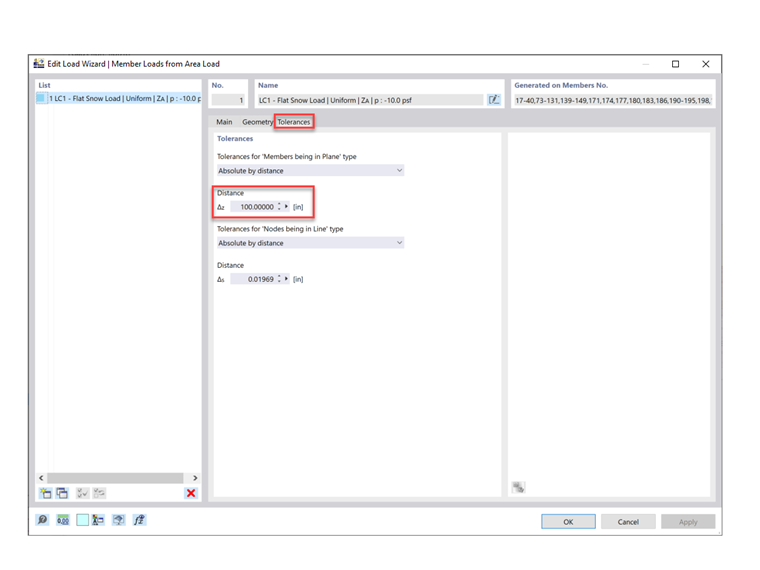

4. Selecione o separador Tolerâncias e introduza uma distância que irá capturar toda a largura/altura da estrutura (Figura 04). Clique em OK para sair.

05 Clique com o botão direito sobre a carga superficial e selecione Mostrar separadamente . A carga de superfície é agora apresentada como cargas de barra (Figura 05).
