Você pode definir os parâmetros para componentes de vidro tanto para as espessuras, quanto para os materiais. Essas propriedades são então atribuídas às superfícies e os parâmetros de dimensionamento são definidos.
Espessuras

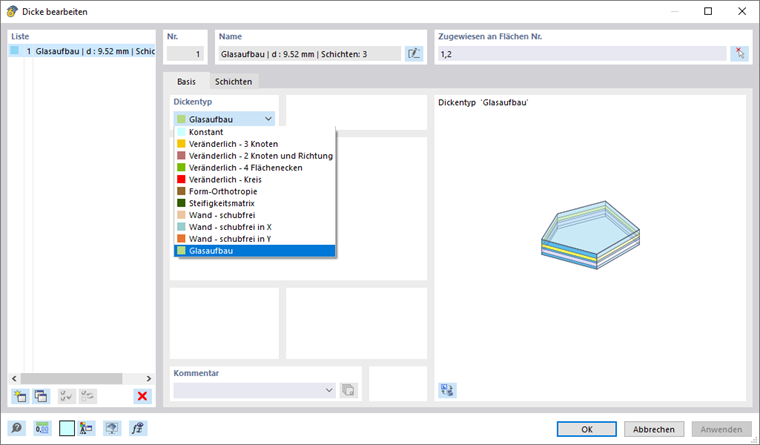

Quando o Add-On Dimensionamento de Vidro está ativado nas Configurações Básicas do Modelo, o tipo de espessura Estrutura de Vidro fica disponível para a seleção de espessuras de superfícies.
Camadas

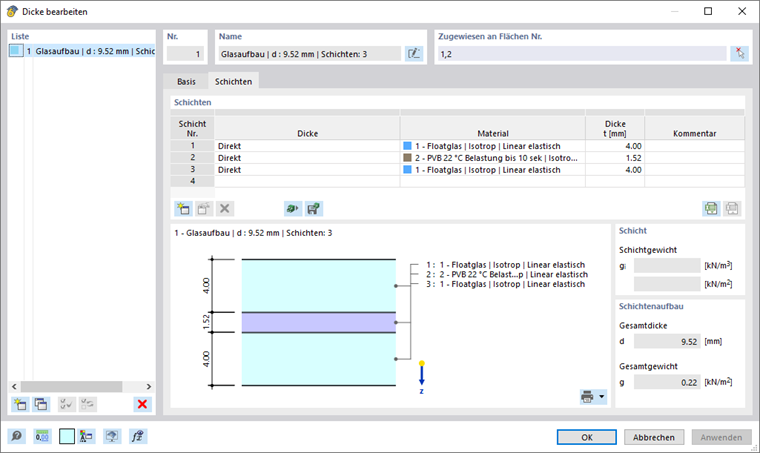

Ao definir o tipo de espessura 'Estrutura de Vidro', a aba Camadas fica disponível. Aqui você pode definir as estruturas de várias camadas.
Salvar estruturas de camadas

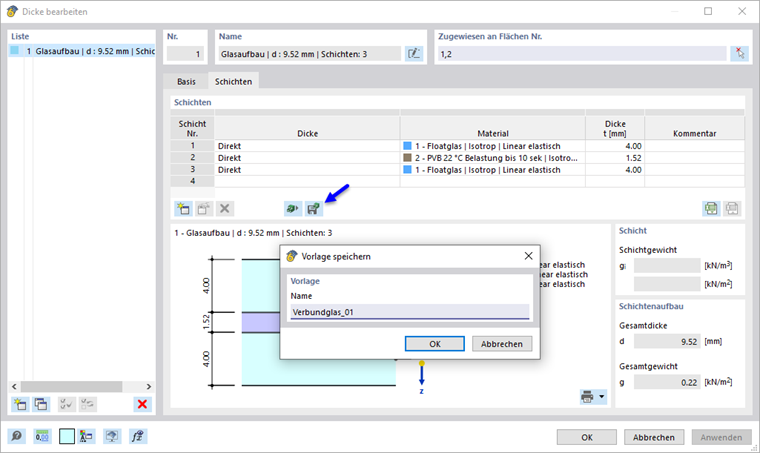

Arranjos de camadas criados manualmente podem ser salvos em um banco de dados. Use o botão
para isso. Em seguida, forneça um nome para o template.
As estruturas de camadas, incluindo reduções de rigidez, são armazenadas localmente no computador. Na instalação padrão, você encontrará este arquivo com o nome thickness_layers.bin no diretório C:\Users\"NomeDeUsuário"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Você pode copiar o arquivo para outros computadores. Assim, estruturas personalizadas precisam ser criadas apenas uma vez.

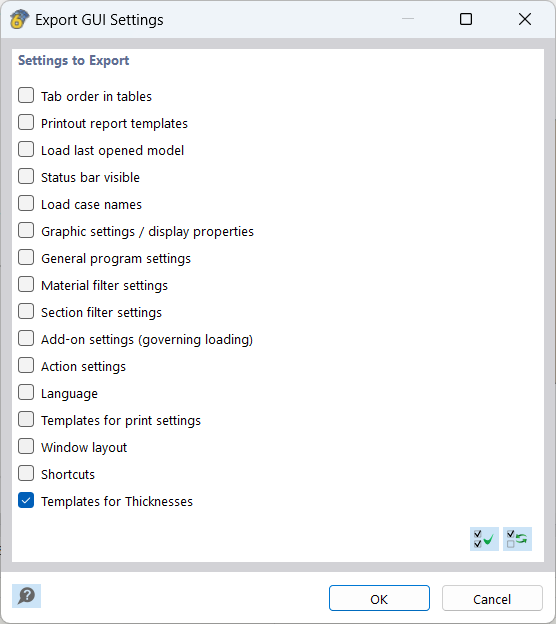

Além disso, as estruturas de camadas também são armazenadas nas configurações da GUI e podem ser exportadas a partir de lá. Isso é descrito no capítulo Ajuste de Cor e Estilo de Exibição de Objetos do manual do RFEM.
Materiais

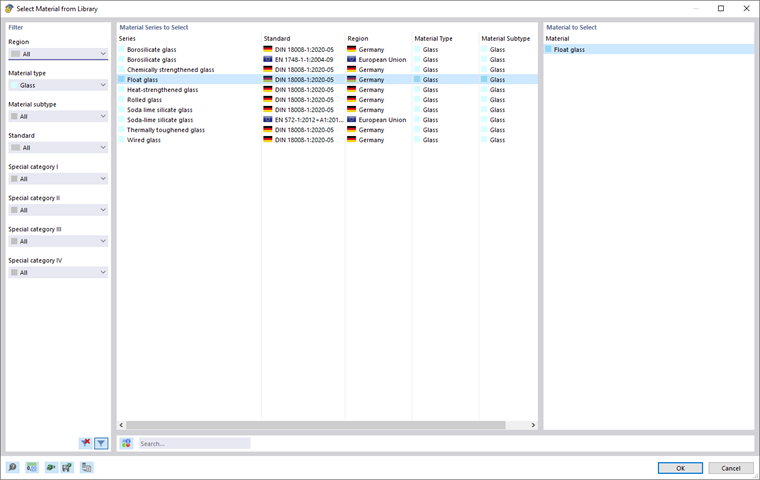

Os materiais podem ser selecionados como de costume na Biblioteca de Materiais. Atualmente, apenas materiais do tipo vidro e filme são permitidos.
Superfícies

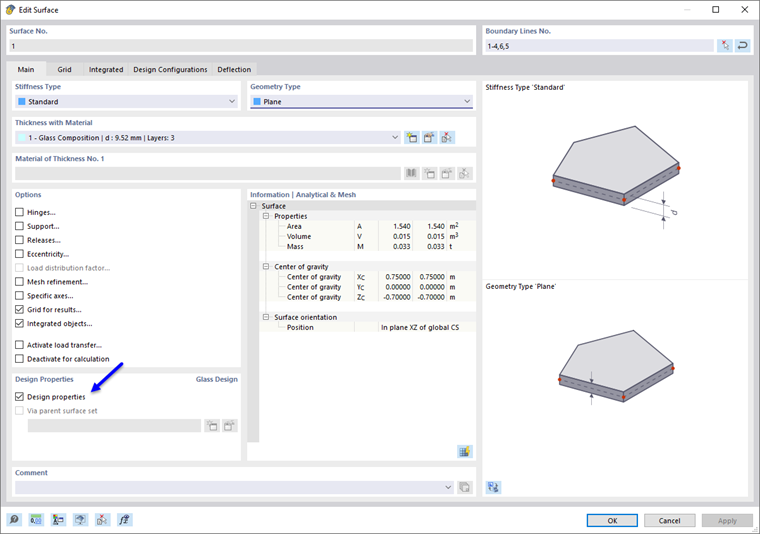

Na aba de superfícies, as propriedades de dimensionamento para vidro podem ser ativadas.
Com isso, abas adicionais são desbloqueadas.
- Configurações de dimensionamento
- Flechas
Nas Opções Adicionais, configurações podem ser feitas de acordo com a norma escolhida.
