Můžete nastavit parametry pro skleněné konstrukce jak pro tloušťky, tak i pro materiály. Tyto vlastnosti pak přiřadíte plochám a nastavíte parametry dimenzování.
Tloušťky

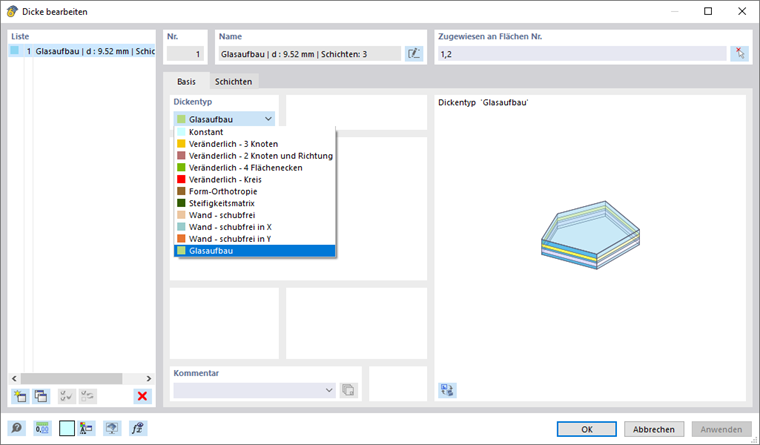

Pokud je v Základní nastavení modelu aktivován doplněk Skleněné dimenzování, je pro tloušťky ploch navíc k dispozici typ tloušťky Sestava skla.
Vrstvy

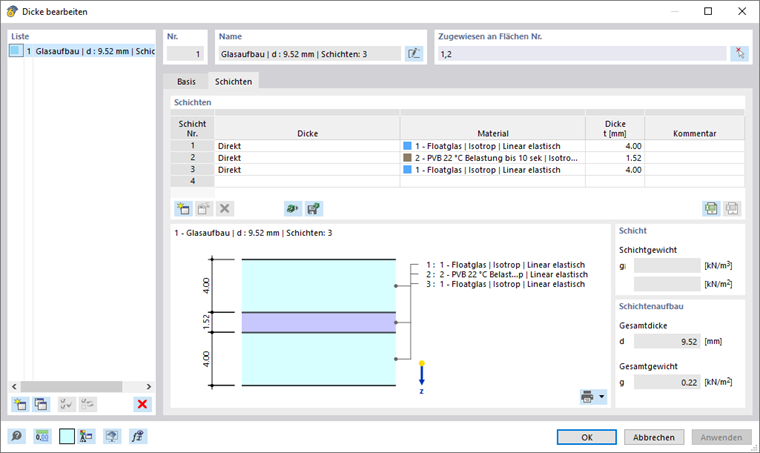

Vybráním typu tloušťky 'Sestava skla' se zpřístupní záložka Vrstvy. Zde můžete definovat konstrukci libovolných vrstev.
Uložení skupin vrstev

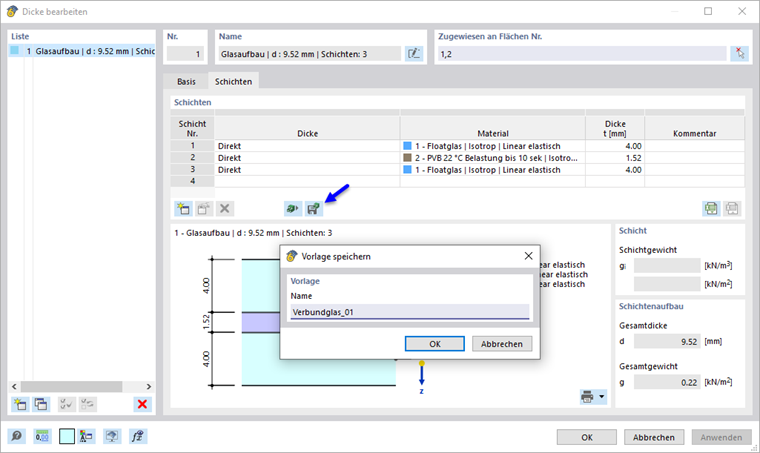

Ruční sestavy vrstev lze uložit do databáze. Použijte k tomu tlačítko
. Poté zadejte název pro šablonu.
Skupiny vrstev včetně redukcí tuhosti jsou uloženy lokálně na počítači. Při standardní instalaci tuto soubor s názvem thickness_layers.bin naleznete ve složce C:\Users\"UživatelskéJméno"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Tento soubor můžete zkopírovat na jiné počítače, což znamená, že vlastní sestavy potřebujete vytvořit pouze jednou.
Skupiny vrstev se navíc ukládají také v nastavení GUI a lze je příslušně exportovat. To je popsáno v kapitole Úprava barevného zobrazení objektů RFEM příručky.
_cs2.png)
Materiály

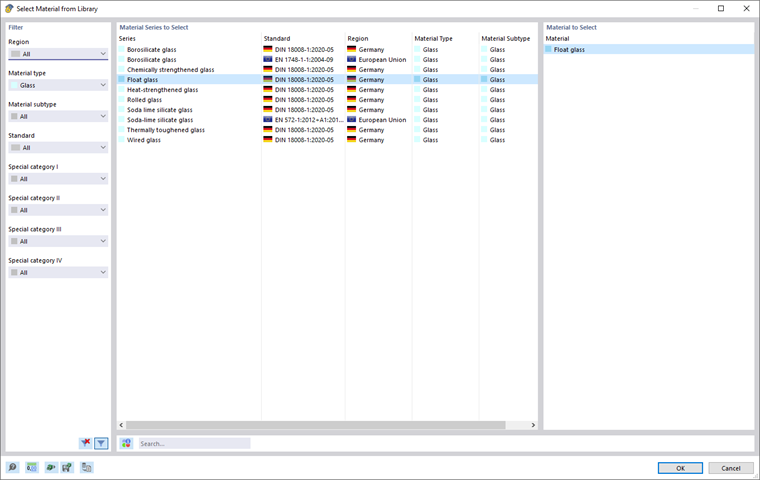

Materiály můžete obvyklým způsobem vybírat v Knihovna materiálů. Jsou povoleny materiály typu sklo, fólie a plyn.
Plochy

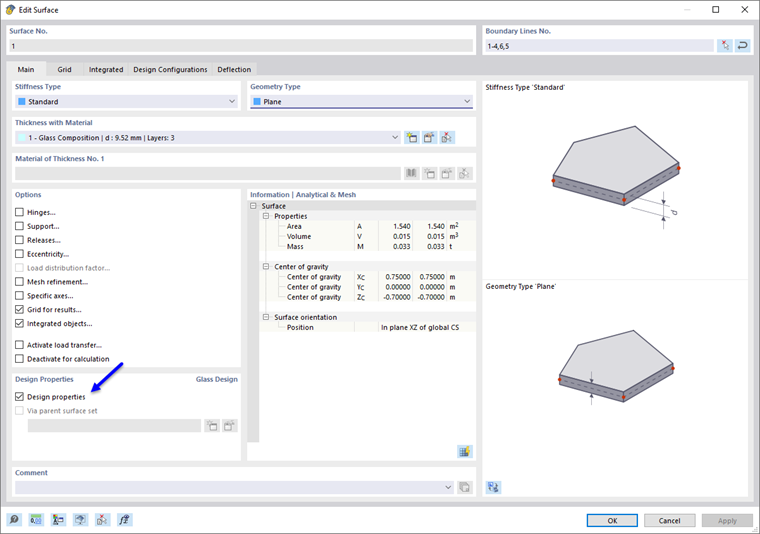

V záložce Plochy mohou být aktivovány vlastnosti dimenzování pro skleněné dimenzování.
Tím se zpřístupní další záložky.
- Dimenzační konfigurace
- Průhyby
V doplňkových možnostech mohou být provedena nastavení dle zvolené normy.
