È possibile definire i parametri per i componenti in vetro sia per gli spessori, sia per i materiali. Queste proprietà vengono quindi assegnate alle superfici e i parametri di progettazione vengono impostati.
Spessori
Quando nel Impostazioni di base del modello è attivato il componente aggiuntivo Progettazione del vetro, per gli spessori delle superfici è disponibile anche il tipo di spessore Struttura in vetro.
Strati

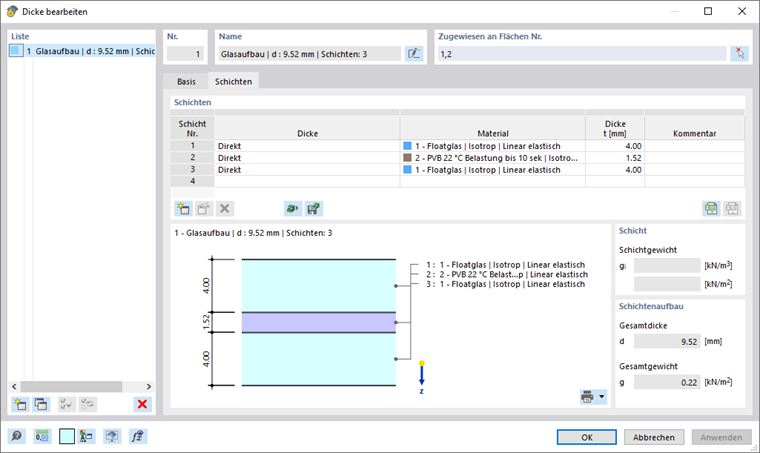

Impostando il tipo di spessore 'Struttura in vetro', la scheda Strati diventa disponibile. Qui è possibile definire le strutture di strati opzionali.
Salvare le strutture degli strati
Le configurazioni manuali degli strati possono essere salvate in un database. Utilizzare il pulsante
. Quindi, inserire un nome per il modello.
Le strutture degli strati, inclusi le riduzioni di rigidità, vengono salvate localmente sul computer. Nell'installazione standard, questa è una cartella denominata thickness_layers.bin nella directory C:\Users\"NomeUtente"\AppData\Local\Dlubal\RFEM6_6.xx\configs. È possibile copiare il file su altri computer. In questo modo, le strutture personalizzate devono essere create solo una volta.
Inoltre, le strutture degli strati vengono salvate anche nelle impostazioni della GUI e possono essere esportate di conseguenza. Ciò è descritto nel capitolo Modifica i colori e lo stile di visualizzazione degli oggetti del manuale di RFEM.
Materiali

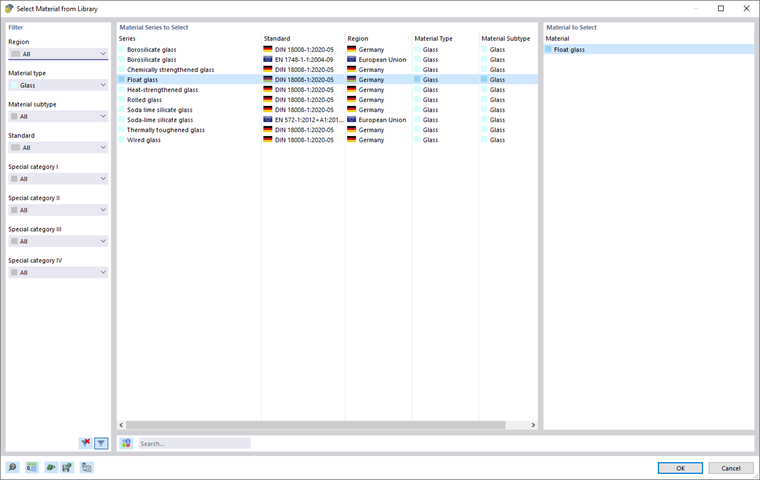

I materiali possono essere selezionati come di consueto nella Libreria dei materiali. Attualmente sono consentiti solo materiali del tipo vetro e pellicola.
Superfici

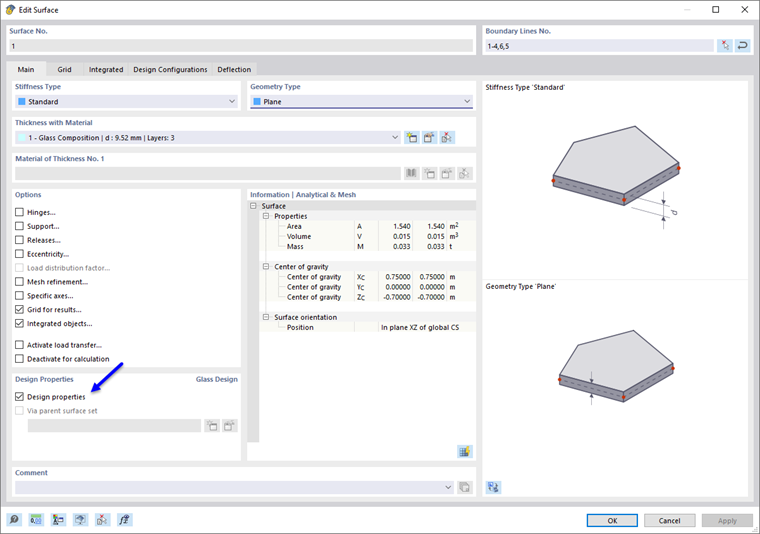

Nella scheda delle superfici è possibile attivare le proprietà di progettazione per la progettazione del vetro.
Ciò consentirà di attivare delle schede aggiuntive.
- Configurazioni di progettazione
- Deformazioni
Nelle opzioni aggiuntive, le impostazioni possono essere fatte secondo la norma selezionata.
