Możesz określić parametry dla elementów szklanych zarówno dla grubości, jak i dla materiałów. Te własności przypisujesz następnie do powierzchni i określasz parametry obliczeniowe.
Grubości

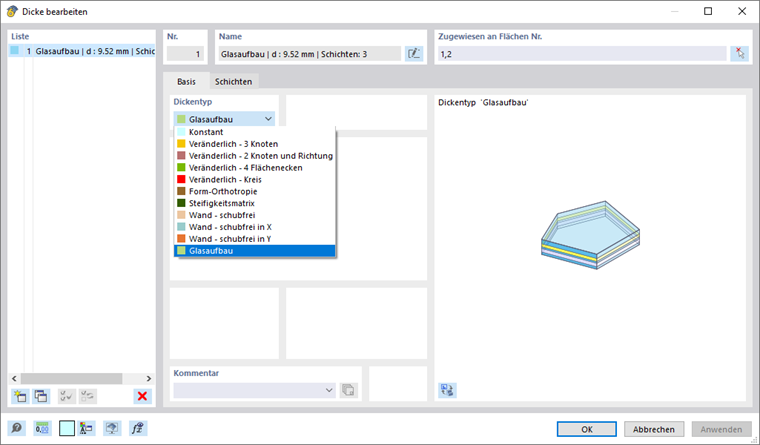

Jeśli w modelu podstawowe ustawienia jest aktywowany dodatek do wymiarowania szkła, dla grubości powierzchni dostępny jest dodatkowo rodzaj grubości Konstrukcja szkła.
@image055240@
@layers@
Warstwy

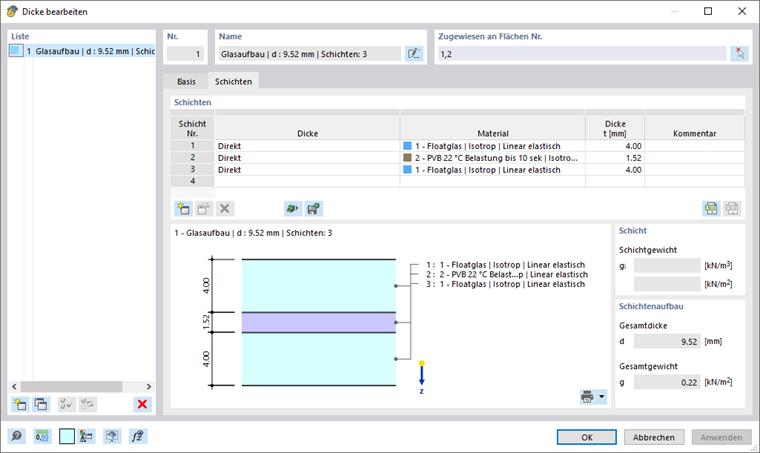

Określenie rodzaju grubości 'Konstrukcja szkła' udostępnia zakładkę Warstwy. Tutaj możesz definiować konstrukcje dowolnych warstw.
@image055241@

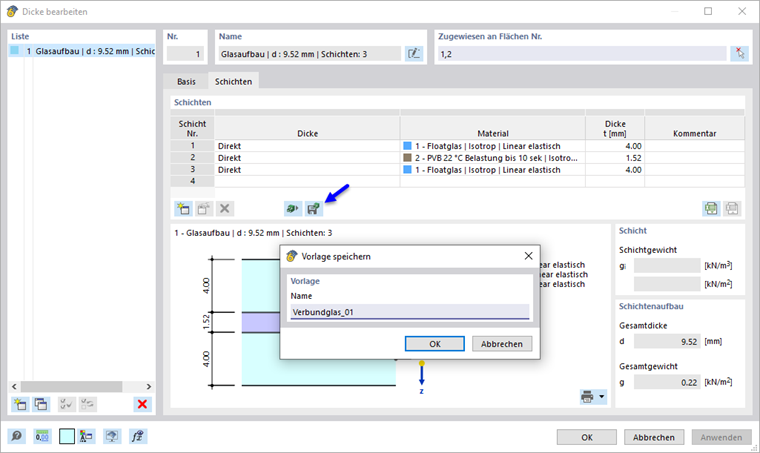

Zapisz konstrukcje warstw
Ręcznie stworzone zestawienia warstw można zapisać w bazie danych. Użyj do tego przycisku
. Następnie podaj nazwę dla szablonu.
Konstrukcje warstw, w tym redukcje sztywności, są zapisywane lokalnie na komputerze. W standardowej instalacji znajdziesz ten plik o nazwie thickness_layers.bin w katalogu C:\Users\"Nazwa_użytkownika"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Możesz skopiować ten plik na inne komputery. W ten sposób musisz tworzyć niestandardowe konstrukcje tylko raz.
Dodatkowo, konstrukcje warstw są zapisywane również w ustawieniach GUI i mogą być tam odpowiednio eksportowane. Jest to opisane w rozdziale Farben und Darstellungen von Objekten anpassen podręcznika RFEM.
Materiały

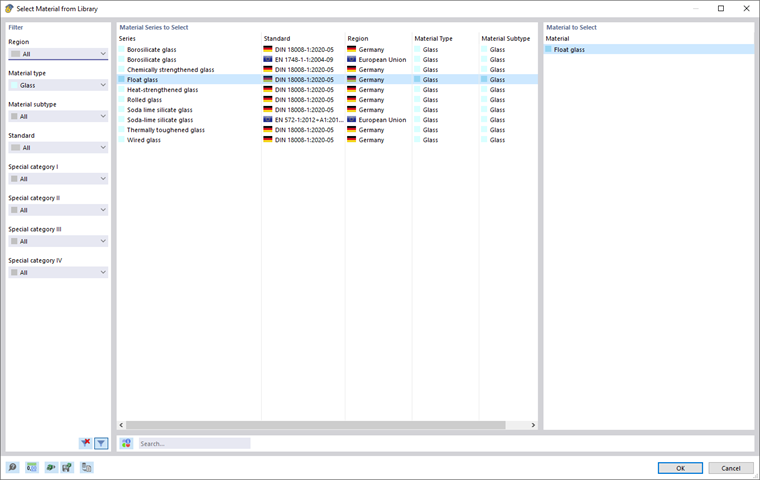

Materiały można wybierać jak zwykle w Biblioteka materiałów. Dozwolone są materiały typu szkło, folia i gaz.
Powierzchnie

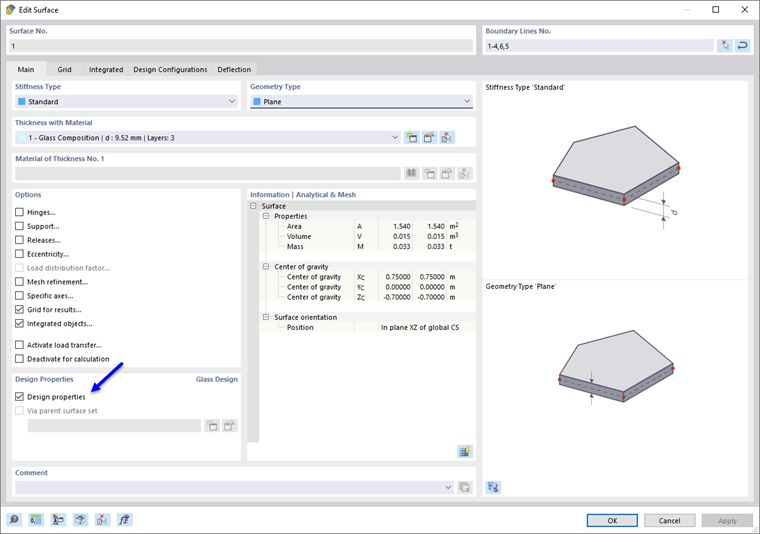

W zakładce dotyczącej powierzchni można aktywować właściwości do wymiarowania szkła.
Dzięki temu zostaną odblokowane dodatkowe zakładki.
- Konfiguracje wymiarowania
- Ugięcia
W dodatkowych opcjach można dokonać ustawień zgodnie z wybraną normą.
