Vous pouvez définir les paramètres pour les composants en verre tant pour les épaisseurs que pour les matériaux. Ensuite, vous attribuez ces propriétés aux surfaces et définissez les paramètres de dimensionnement.
Épaisseurs

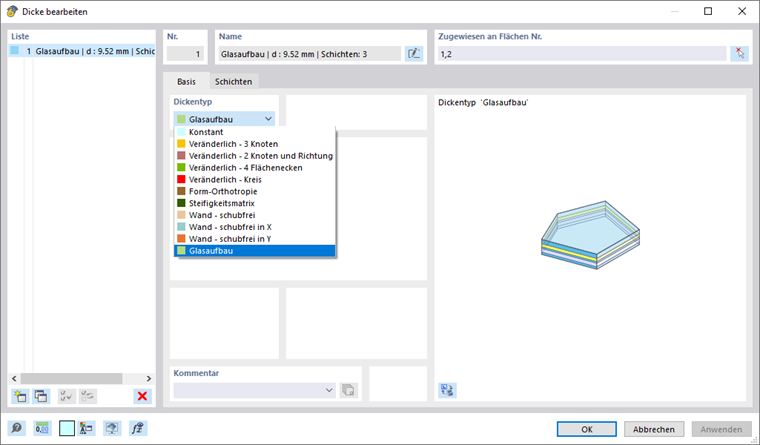

Lorsque l'Add-On Vérification du verre est activé dans les Données de base du modèle, le type d'épaisseur Structure en verre est disponible en option pour les épaisseurs de surface.
Couches

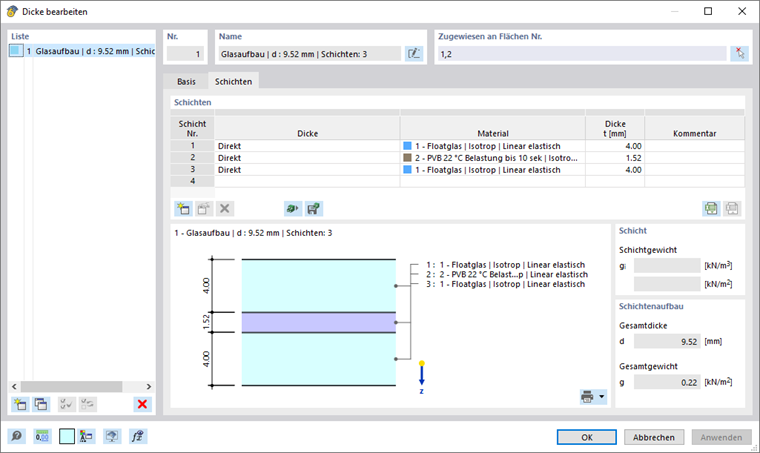

En définissant le type d'épaisseur 'Structure en verre', l'onglet Couches devient disponible. Ici, vous pouvez définir les compositions de couches de manière arbitraire.
Sauvegarder les compositions de couches

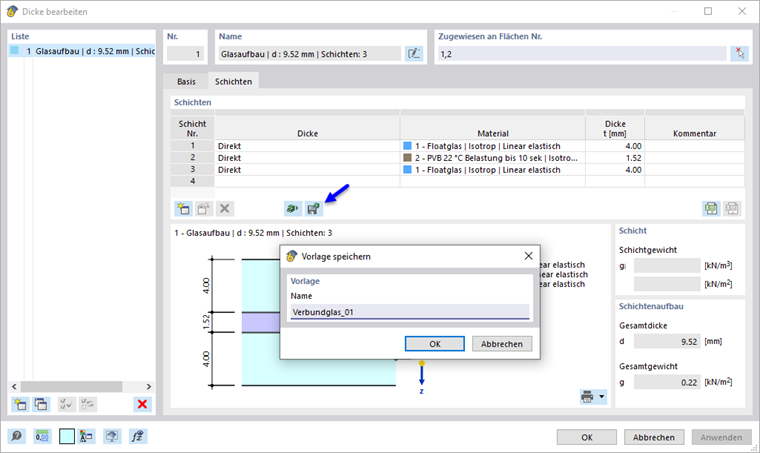

Les compositions de couches créées manuellement peuvent être sauvegardées dans une base de données. Pour cela, utilisez le bouton
. Saisissez ensuite un nom pour le modèle.
Les compositions de couches, y compris les réductions de rigidité, sont sauvegardées localement sur l'ordinateur. Lors de l'installation standard, vous trouverez ce fichier sous le nom thickness_layers.bin dans le répertoire C:\Users\"NomUtilisateur"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Vous pouvez copier ce fichier sur d'autres ordinateurs pour ne créer les compositions personnalisées qu'une seule fois.
En outre, les compositions de couches sont également sauvegardées dans les paramètres de l'interface graphique et peuvent y être exportées en conséquence. Cela est décrit dans le chapitre Adapter la couleur et le style de présentation des objets du manuel RFEM.
Matériaux

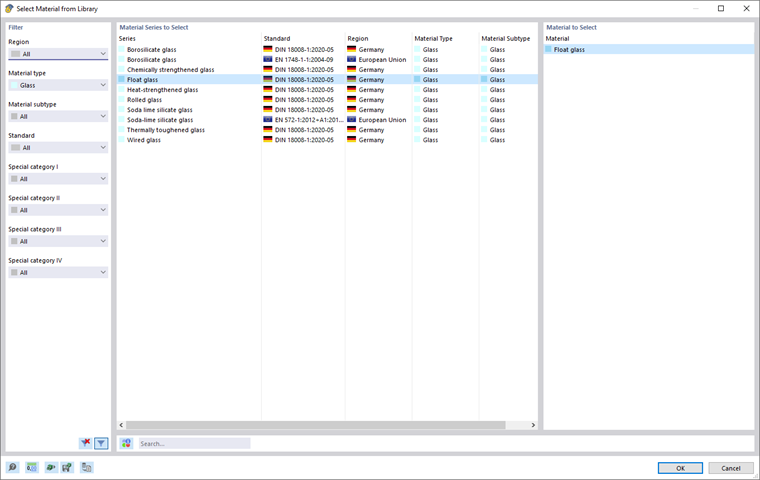

Vous pouvez sélectionner les matériaux comme d'habitude dans la Bibliothèque des matériaux. Les matériaux de type verre, film et gaz sont autorisés.
Surfaces

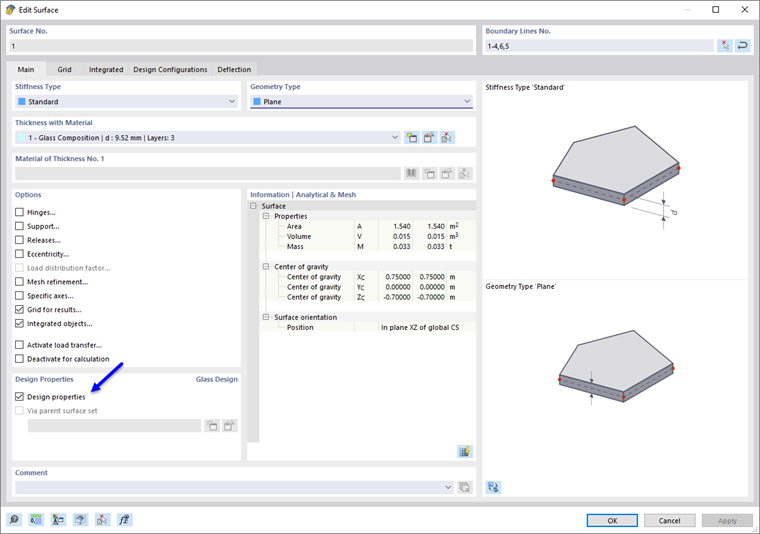

Dans l'onglet des surfaces, les propriétés de dimensionnement pour la vérification du verre peuvent être activées.
.png?mw=760&hash=217cf24696ca3726d6ebb91a5b075accaa47bafc)
Cela débloque des onglets supplémentaires.
- Configurations de dimensionnement
- Fléchissements
Dans les options supplémentaires, vous pouvez effectuer des paramétrages conformément à la norme choisie.
