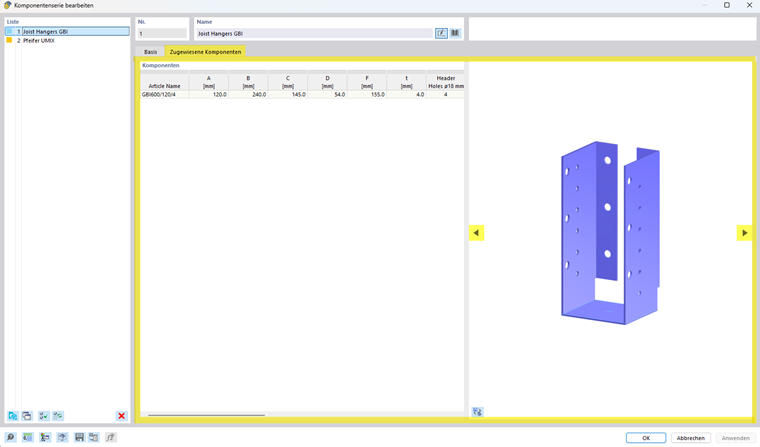

Im Tab Zugewiesene Komponenten werden die einzelnen Komponenten der ausgewählten Komponentenserie in Tabellenform aufgelistet.
Die Tabelle entspricht in ihrem Aufbau der Komponentenübersicht im Dlubal Center und ermöglicht eine übersichtliche Darstellung aller für die Komponenten hinterlegten Eigenschaften.
Für jede Komponente werden die zugehörigen Parameter und Kennwerte angezeigt. Dazu gehören insbesondere geometrische Abmessungen sowie weitere Parameter, die für die Modellierung und Nachweisführung benötigt werden. Die dargestellten Werte werden aus den der Komponentenserie zugeordneten Datendateien übernommen.

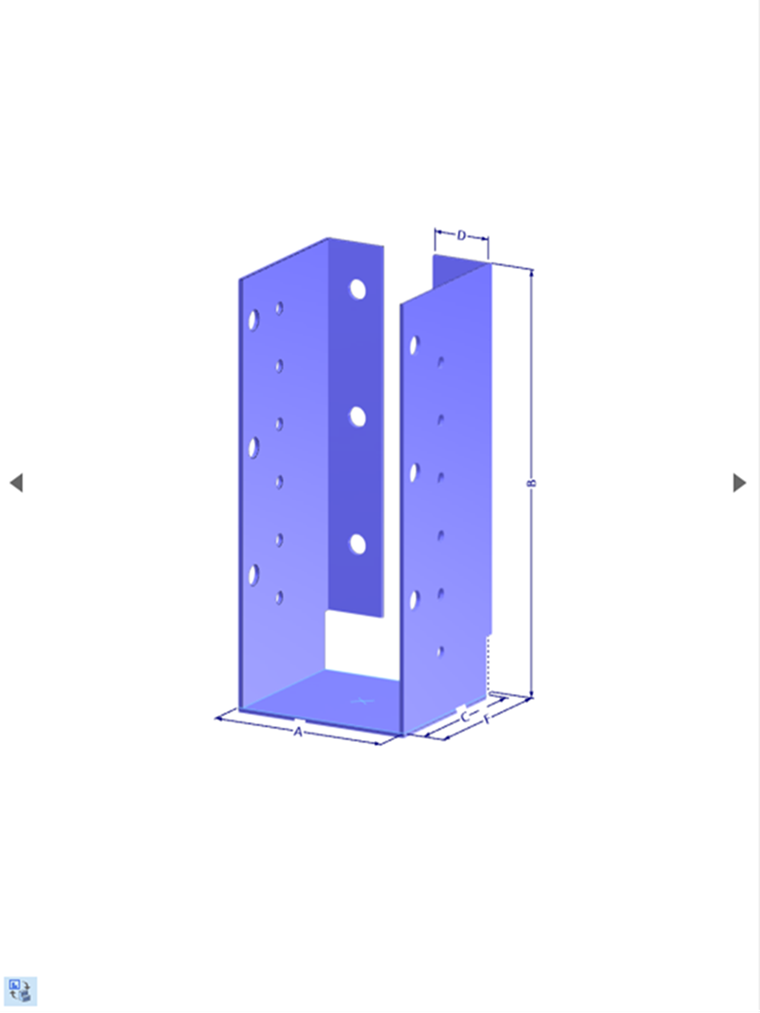

Die Bedeutung der einzelnen Abmessungen und Parameter ist von der jeweiligen Komponentenserie anhängig. Zur grafischen Veranschaulichung der Parameter kann über die Pfeilschaltfläche
oder
(im Bild oben markiert) eine Darstellung der Komponente aufgerufen werden, in der die einzelnen Abmessungen gekennzeichnet sind.
