Uma viga-parede é um elemento em estruturas de betão armado ou de madeira que apresenta uma grande altura de secção transversal em relação a um vão curto. De acordo com a secção 5.3.1(3) da EN 1992-1-1, por exemplo, existe uma viga-parede quando o comprimento do vão é inferior a três vezes a altura da secção transversal. Regulamentos comparáveis também são encontrados na secção 9.9 do ACI 318 e na secção 11.4 do CSA A23.3. Exemplos de vigas-parede incluem vergas de janelas e portas, vigas de pavimento ou desníveis de lajes. Para cada viga-parede, o RFEM cria uma secção resultante, que converte os esforços internos da superfície em esforços internos de barra através de integração e permite um dimensionamento como barra.

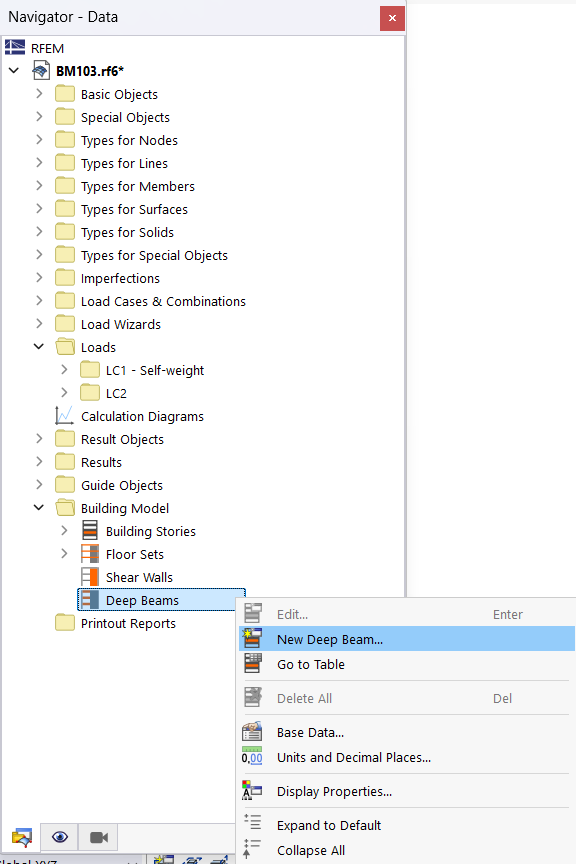

Para definir uma viga-parede, clique com o botão direito do rato na entrada Vigas-parede na categoria 'Modelo de edifício'. No menu de contexto, selecione a opção Nova viga-parede.

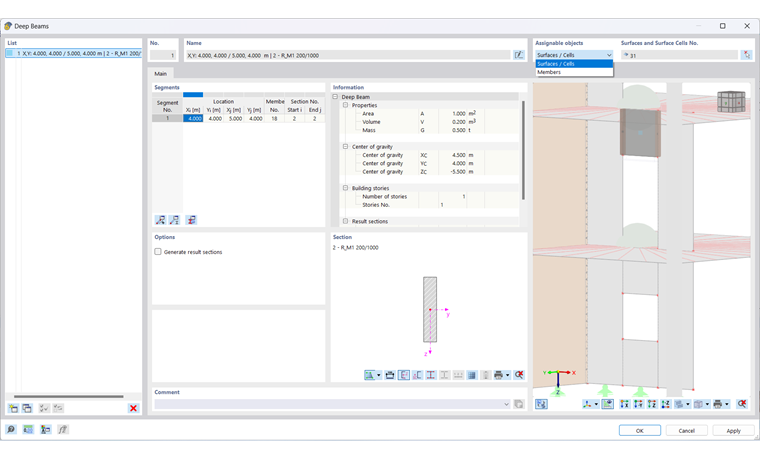

No diálogo 'Viga-parede', pode então definir as propriedades dos elementos.
Objetos atribuíveis

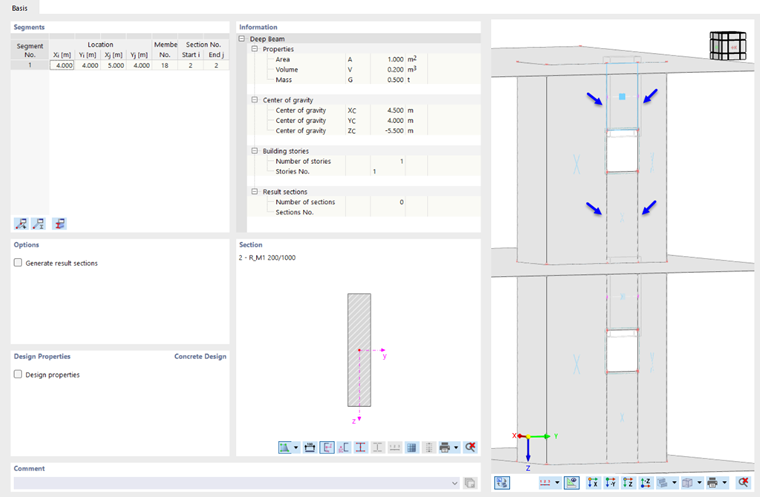

Na maioria dos casos, uma viga-parede é descrita através de superfícies e células de superfície. Se pretender defini-la através de barras, selecione a opção correspondente na lista (ver imagem acima).
Superfícies e células de superfície / Barras
Selecione graficamente as superfícies e células de superfície ou barras no modelo através do botão
. Os números dos objetos não podem ser introduzidos manualmente.
Segmentos
Regra geral, é criado apenas um segmento com uma secção resultante para cada superfície ou célula de superfície, que integra os esforços internos das superfícies, células de superfície ou barras. Objetos contíguos, como no caso de painéis de parede, são a exceção.
Informações / Opções / Secção transversal
As restantes secções neste diálogo correspondem às do diálogo Painéis de parede.
Propriedades de dimensionamento

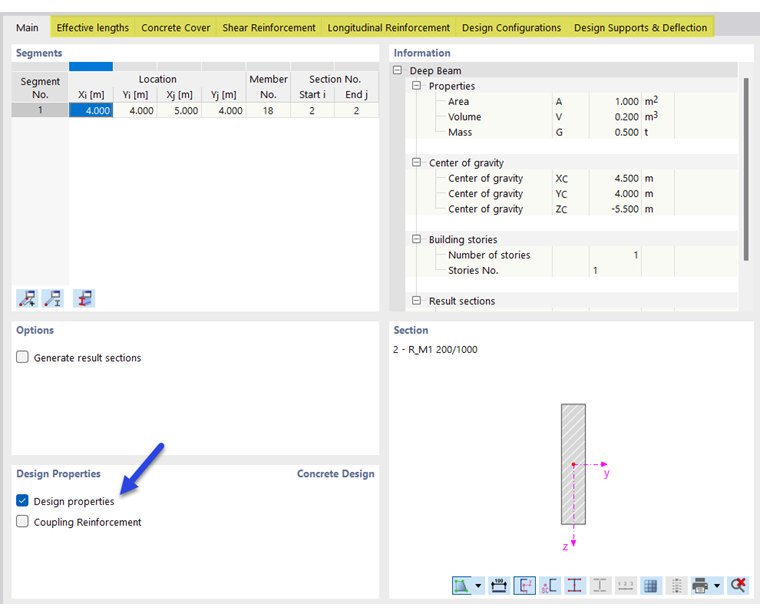

Os esforços internos da secção resultante podem ser verificados em alguns módulos de dimensionamento através de um dimensionamento de barras, por exemplo, no âmbito do dimensionamento de betão. Para tal, marque a caixa de seleção Propriedades de dimensionamento na secção correspondente.
Assim, são adicionadas várias separadores no diálogo, nos quais pode definir as especificações para o dimensionamento.
Se marcar a caixa de seleção 'Armadura de acoplamento' no separador Base, é adicionada um separador adicional. Aí, pode definir os parâmetros da armadura diagonal para ações sísmicas, conforme regulamentado, por exemplo, na secção 5.5.3.5 da EN 1998-1; na secção 18.10.7 do ACI 318 e na secção 21.6.8 do CSA A23.3.
Nas configurações de estado limite último do dimensionamento de betão, existe a possibilidade de aplicar regras de construção especiais para a armadura vertical e horizontal de vigas-parede.
A armadura mínima da rede de armadura ortogonal de vigas-parede é regulamentada, por exemplo, na secção 9.7 da EN 1992-1-1, na secção 9.9.3/9.9.4 do ACI 318 e na secção 11.4 do CSA A23.3.
