Neste capítulo, as opções de modelação dos pisos e os seus efeitos na rigidez são explicados utilizando um exemplo simples.

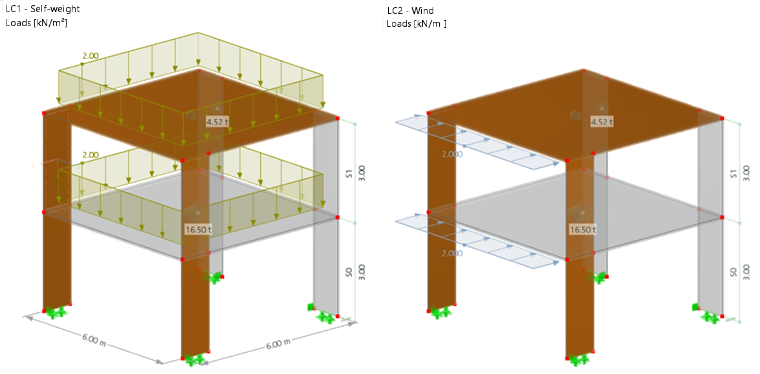

Edifício
- dois pisos com h = 3 m cada
- Comprimento: 6,00 m
- Largura: 6,00 m
- duas paredes de CLT com l = 1 m e d = 12 cm; orientação global Y
- duas paredes com l = 1 m cada, feitas de betão C20/25 com d = 12 cm; orientação global X
- Cobertura de rés do chão: Betão C20/25 com d = 16 cm
- Teto 2.º andar: CLT com d = 16 cm
- Ligação da laje à parede: Articulado
- Apoios em linha: fixo na direção vertical, local
- um apoio de nó para cada parede, globalmente em X e Y
- CC1: 2 kN/m² por laje na direção Z, sem consideração do peso próprio automático
- CC2: 2 kN/m na direção Y para a linha de contorno em cada piso
O edifício também está disponível para download nos capítulos seguintes.
