Este capítulo descreve as particularidades a considerar na modelação estrutural para o add-on Modelo de edifício.
Aberturas

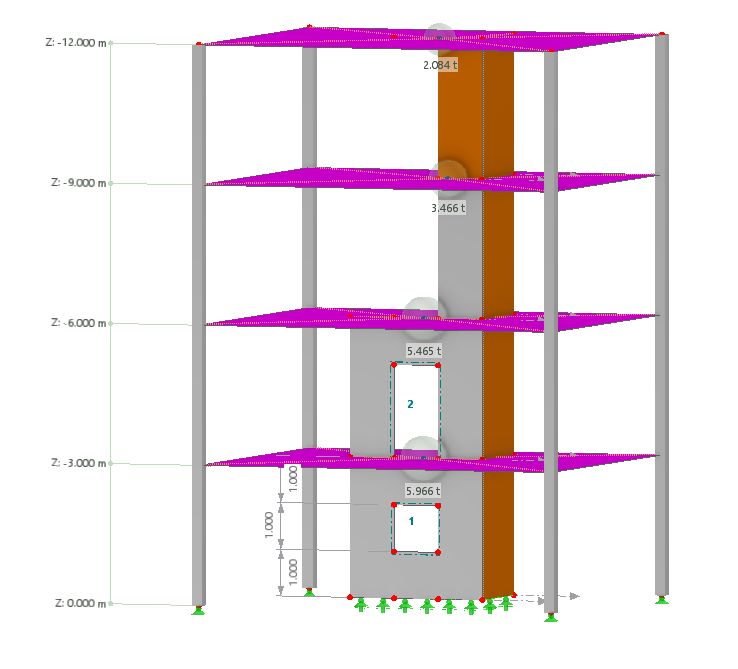

Num modelo de edifício, as aberturas não podem ser modeladas como objetos base do tipo 'Abertura'. A imagem seguinte mostra uma modelação inválida desse tipo. Neste caso, não é possível a saída de esforços internos para cada secção de parede (ver capítulo Resultados).

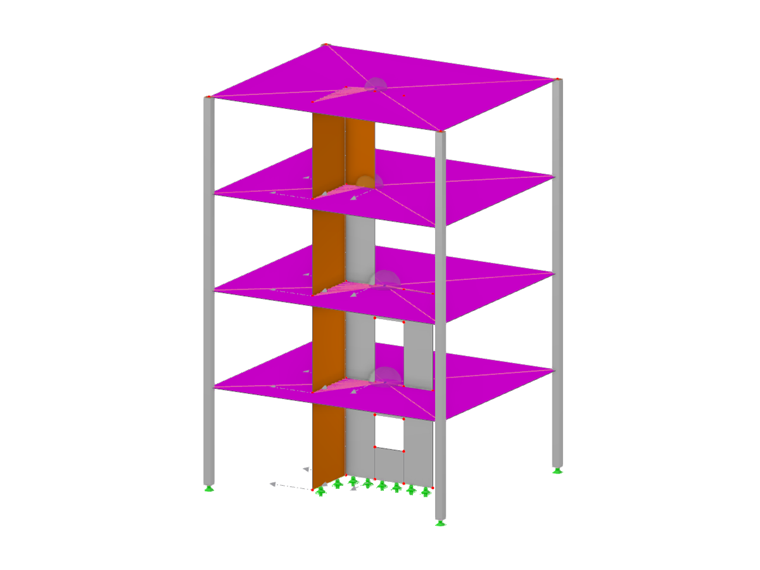

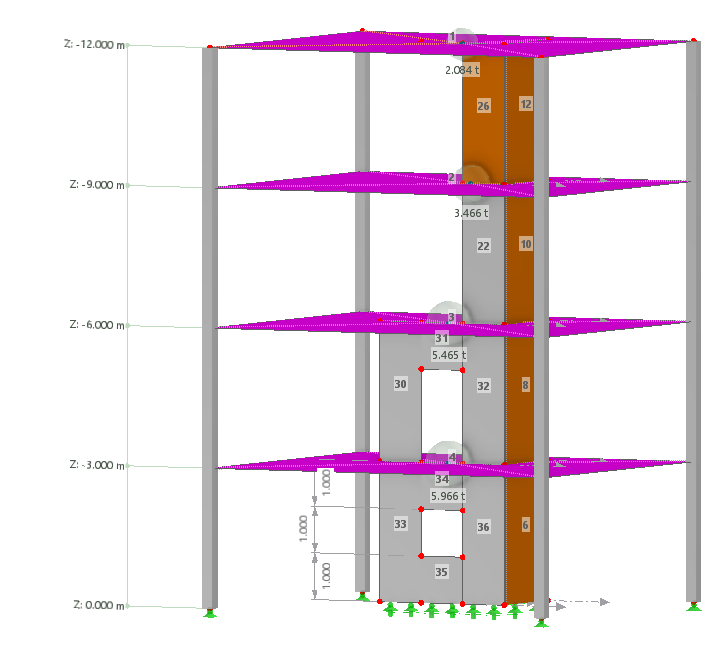

Se, por outro lado, as aberturas forem modeladas através de segmentos de superfície, como mostra a imagem seguinte, os esforços internos podem ser emitidos para cada secção de parede.
Diafragma rígido
Se for utilizado um diafragma rígido para ligar os componentes individuais num plano de piso, a laje deixa de ser representada com a sua rigidez real. Se, por exemplo, pretender considerar juntas de dilatação, sistemas de isolamento de impacto ou semelhantes, utilize uma modelação de laje de piso diferente.
Através de um diafragma rígido, todos os componentes de um piso são acoplados rigidamente no plano da laje. Por isso, esta opção não é adequada para componentes com ligação flexível, como uma parede de estrutura de madeira ou de alvenaria. Neste caso, selecione a rigidez da laje de piso Sem | Rigidez original. A ligação flexível pode então ser considerada através de uma modelação adequada, por exemplo, com articulações de linha.
Com a rigidez da laje de piso 'Diafragma rígido', todos os componentes de um piso – barras, superfícies e volumes – são ligados com um acoplamento rígido no plano do ponto superior da laje de piso. A ligação é feita no centro de gravidade do piso. O critério determinante para isso é, portanto, o peso dos componentes individuais ligados. Consequentemente, uma barra muito pesada num lado do piso desloca o centro de gravidade na direção correspondente.

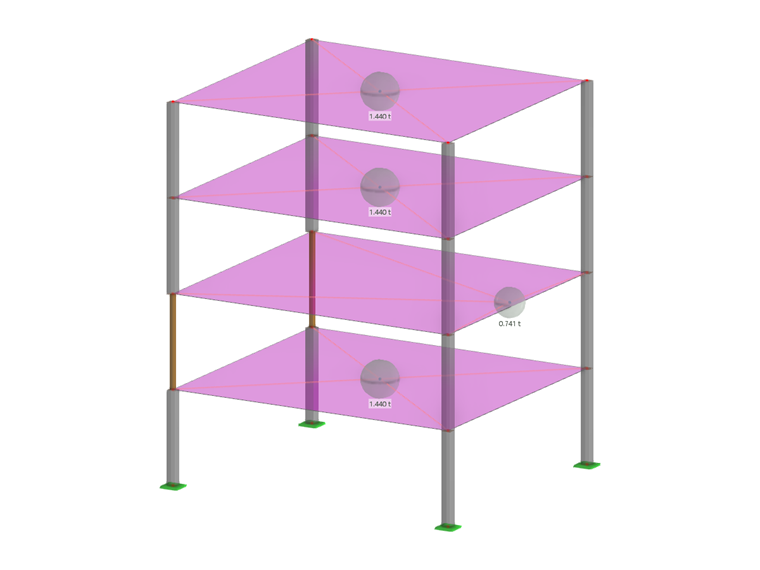

No modelo seguinte, existem barras de madeira relativamente leves num lado do segundo piso. Como resultado, o centro de gravidade desloca-se para o outro lado do piso.
