Pisos de edifício

A caixa de diálogo "Pisos de edifício" é constituída por dois separadores.

Geral

No separador Geral , pode definir a altura do piso e as condições de fronteira para a modelação. Um "Piso" inclui todos os objetos de modelo numa determinada altura de secção; ou seja, lajes, paredes e pilares.

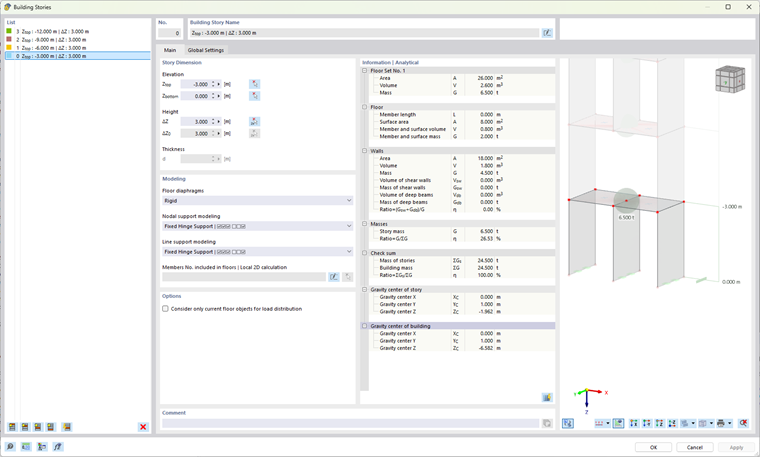

Diálogo ' Pisos de edifício '

Lista

Os pisos individuais do edifício estão listados à esquerda. Como é habitual no RFEM, a informação nas restantes secções de diálogo refere-se à entrada que selecionou nesta lista.

Pode criar novos pisos através dos botões abaixo da lista. Os botões tem as seguintes funções:

botão	Designação	Efeito
	Novo piso mais alto	Criar um novo piso de topo no topo da lista
	Novo piso maior	Criar um novo piso por cima do atual
	Novo piso inferior	Criar um novo piso por baixo do atual piso
	Novo piso inferior	Criar novo piso de fundo no final da lista
	Gerador de matérias	Criar pisos com base na geometria do modelo existente
	Eliminar piso	Eliminar os pisos selecionados na lista

Dimensão do piso

Especifique a altura do piso utilizando a "elevação" das coordenadas Z na_{parte superior} e Z na_{parte inferior}. Também pode definir graficamente a altura do piso seleccionando dois nós no modelo com o botão .

A "Altura" das coordenadas ΔZ descreve a altura do piso em relação ao piso abaixo. Os valores estão ligados às especificações das coordenadas absolutas. A altura ΔZ₀ representa a altura livre entre os pisos. Este valor apenas é relevante se especificar uma espessura do piso; caso contrário, a diferença de altura refere-se aos eixos centrais dos pisos.

A caixa de texto para a 'Espessura' d está disponível se tiver definido a altura do piso no separador de diálogo 'Configuração global' utilizando {%>0.

No navegador – Mostrar do RFEM, é possível definir se e como as dimensões do piso são exibidas no modelo.

Mostrar dimensões dos pisos no modelo

Modelação

São possíveis especificações adicionais para cada piso, as quais podem ser ajustadas nesta secção.

Modelação do piso

O plano superior de um piso pode ser modelado de quatro formas.

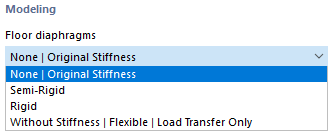

Plano do modelo por piso

• -- : Utilizando a configuração padrão, o modelo é analisado num cálculo 3D global. Não são realizados cálculos parciais com análises 2D locais para tetos e paredes. No entanto, são criadas tabelas de resultados específicas para as análises dinâmicas.

• Diafragma rígido : Em cada nó de EF do plano, são aplicadas {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000082 ligações rígidas]] ao centro de gravidade do piso, o acoplamento dos deslocamentos horizontais.

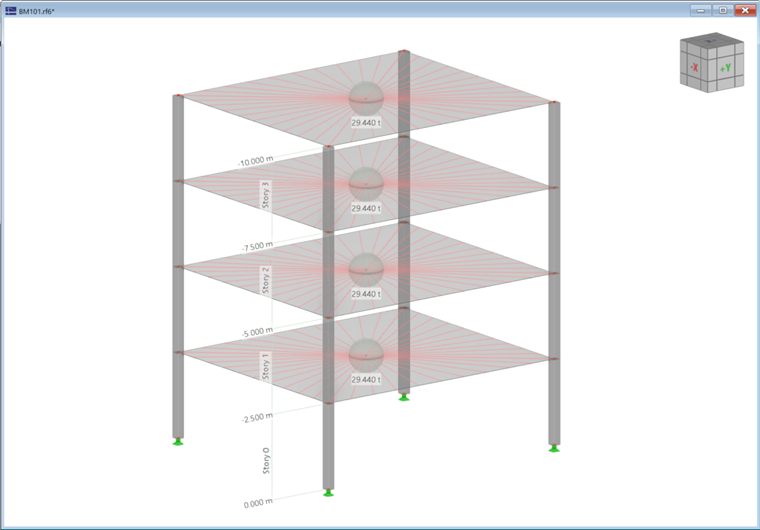

Diafragmas rígidos com acoplamentos ao centro de gravidade

• Diafragma semirrígido : Esta abordagem corresponde ao conceito de um diafragma rígido, mas os nós de EF não estão acoplados de forma rígida ao centro de gravidade. Desta forma, também é possível considerar a flexibilidade do piso.
• Só transferência de carga : A laje de piso não tem influência na rigidez dentro e fora do plano. Este tipo de elemento apenas "recolhe" as cargas no piso e transfere-as para os elementos de apoio do modelo 3D. Permite representar componentes secundários, tais como grelhas e elementos de distribuição de carga, no modelo 3D sem outros efeitos.

Dependendo da modelação do piso, a rigidez das lajes e das paredes é tida em consideração de forma diferente. A tabela seguinte mostra as opções para uma comparação esquemática.

Esquema para modelação de pisos

Esta tabela é descrita em detalhe no Capítulo {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6-modelo-de-edificio/005765#image052308 Vista geral]].

Modelação de apoio de nó/modelação de apoio de linha

No caso de um diafragma rígido ou semi-rígido, pode afetar o apoio dos pisos para o modelo 2D local. Existem várias opções disponíveis nas listas.

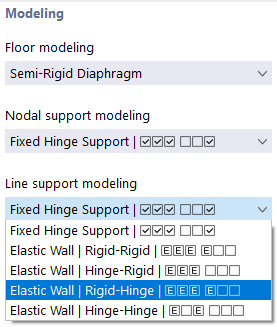

Modelar os apoios de nós e linhas do piso

No caso de um "Apoio articulado fixo", é aplicado um apoio em todas as direções; rotação sobre o eixo vertical também não é possível. As outras opções permitem atribuir um apoio elástico tanto aos nós como às linhas de um piso. Os parâmetros correspondem aos valores descritos nos capítulos {%> pt/download-e-infos/documentos/manuais-online/rfem-6/000047#fictícioWallTab Apoios de linha]] do manual do RFEM para determinar a rigidez utilizando um pilar ou parede fictício. O programa determina as propriedades da mola automaticamente a partir das condições de fronteira constituídas pelos materiais, secções, espessuras e geometria.

Informação | Analítico e de malha

Nesta secção, pode encontrar informação específica sobre o atual piso (selecionado na "Lista"). A primeira coluna dos valores lista a informação analítica sobre o piso, a segunda coluna lista a informação calculada com base na malha de EF gerada.

Gráfico

A área direita da caixa de diálogo apresenta um desenho estático da altura do piso ou uma imagem dinâmica do atual piso em 3D. Também pode utilizar o módulo botão para alternar entre as duas opções de visualização. A vista 3D oferece as opções habituais para controlar o gráfico, como no RFEM.

Parâmetros globais

No separador Parâmetros globais , introduz as especificações básicas para a modelação do piso que também afetam o separador Geral.

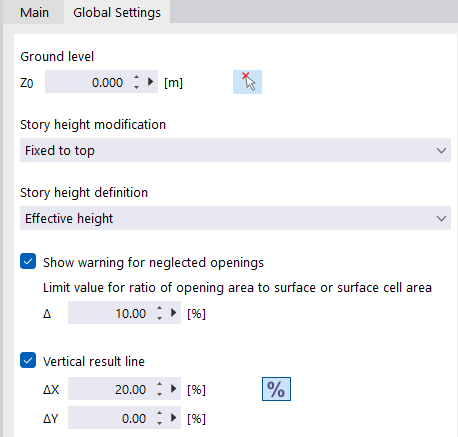

Separador "Configuração global"

Rés do chão

Defina a coordenada Z₀ do ponto mais baixo no rés do chão. Também pode utilizar o módulo para selecionar este plano graficamente na janela de trabalho.

Modificação da altura de piso

Existem três opções na lista que podem utilizar para controlar a altura do piso para alterações.

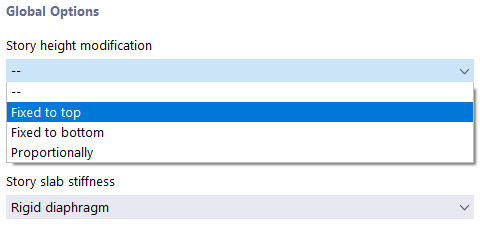

Modificação da altura de piso

• -- : As alterações na altura do piso não afectam o modelo do RFEM.
• Fixado em cima : Quando altera a altura, todos os outros nós mantém a sua posição absoluta em relação ao plano superior.
• Fixado em baixo : Quando altera a altura, todos os outros nós mantém a sua posição absoluta em relação ao plano inferior.
• Proporcionalmente : Ao alterar a altura, todos os outros nós mantêm a sua posição relativa no piso alterado em relação à altura superior e inferior.

As opções para alterar a altura do piso afetam apenas os nós internos do respetivo piso. Por exemplo, se aumentar a altura do piso de 3 m para 4 m (ver figura seguinte), a opção "Fixo no topo" permite um nó interno de uma barra dividida ou uma abertura para manter a distância ao topo do piso troca de dados. A distância ao plano inferior do piso aumenta em 1 m.

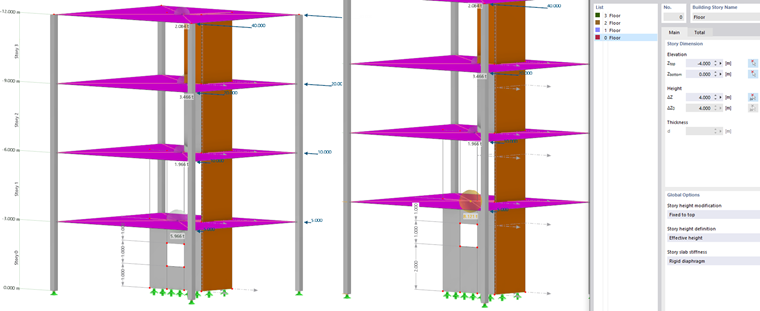

Modificação de altura de piso - piso 0 fixado em cima

Definição da altura de piso

A lista oferece duas opções:

• Altura efetiva : A altura do piso refere-se aos eixos centrais das superfícies dos pisos.
• Altura livre : Pode especificar uma {%>0 ) de um piso.

Mostrar aviso para aberturas negligenciadas

Para aberturas em paredes de corte, pode utilizar a caixa de seleção para controlar se as áreas de abertura devem ser negligenciadas no cálculo do modelo do edifício. O valor limite Δ representa a relação máxima entre a área de abertura e a superfície ou o tamanho de célula de superfície. Se este valor for excedido, aparece um aviso correspondente.

Informação

Todas as superfícies de abertura são tidas em consideração mesmo que a caixa de seleção não se encontre ativada.

Pode encontrar mais informação sobre a modelação de aberturas no capítulo Recomendações.

Linha de resultado vertical

Quando ativa esta caixa de seleção, o RFEM cria uma secção vertical para os diagramas de resultados. Após o cálculo, é possível ler os valores nos pisos individuais a partir desta linha de resultados vertical.

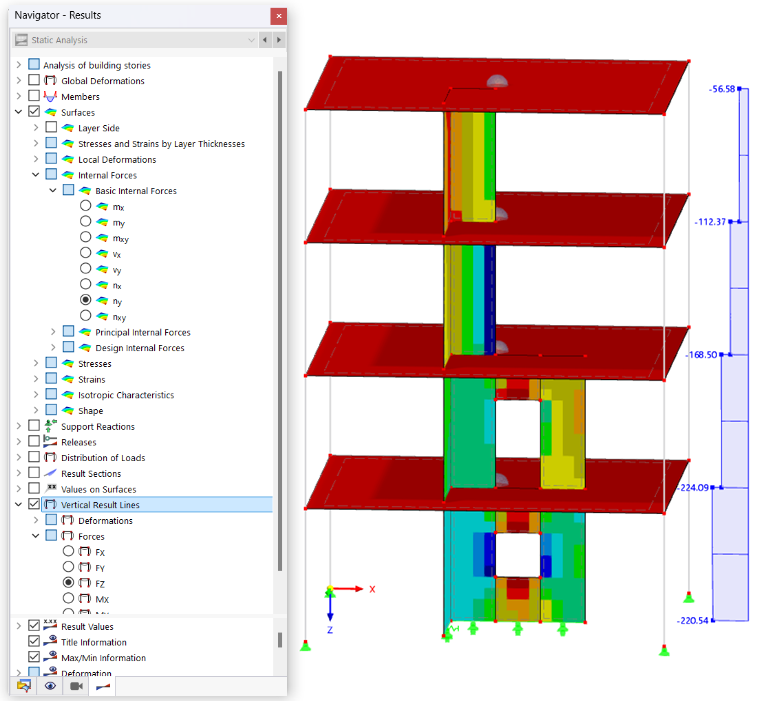

Linhas de resultado verticais com forças nas paredes

A posição da linha de resultados é definida pelas distâncias ΔX e ΔY. A percentagem refere-se ao centro de gravidade e às direcções dos eixos globais positivos.

Também pode utilizar o módulo botão para alterar o modo de entrada e especificar as distâncias em valores absolutos. Estes referem-se à origem do sistema de eixos.
