Os resultados para cada andar são apresentados nas tabelas como Resultados por andar na 'Análise estática' (ou 'Análise espectral' para uma análise dinâmica) .
Estão disponíveis as seguintes tabelas:
- Ações de pisos
- Deslocamentos entre pisos
- Centros de massa e rigidez
- Forças nas paredes de corte
- Esforços nos arcos (para paredes descontínuas)
Os resultados das tabelas são baseados no modelo utilizado no capítulo Resultados em secções Building explicado.

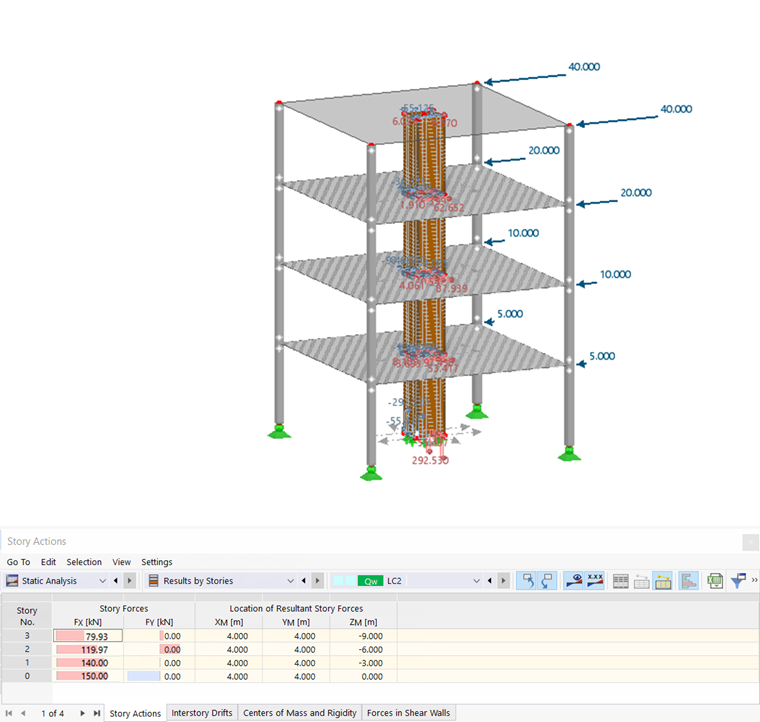

Ações de pisos
Além de pequenos desvios numéricos neste modelo, a força de projétil resultante nos andares individuais é fácil de entender.
- Piso 3: 80 kN
- Piso 2: 120 kN
- Piso 1: 140 kN
- Piso 0: 150 kN
Como resultado, é passado pelo edifício um total de 150 kN na direção X. Devido à simetria do edifício, o centro de gravidade de cada piso ou a posição das forças dos pisos resultantes está exatamente no centro do edifício.
Deslocamentos entre pisos
A tabela 'Deslocamentos de pisos' apresenta os deslocamentos de cada piso. Cada uma delas refere-se ao centro de gravidade - isto é, à posição das forças de bala resultantes de acordo com a tabela TABLE_STORY_ACTIONS Ações de bala .
No caso de um deslocamento do centro de gravidade nas direções X, Y e Z, as deformações locais, por exemplo, da barra superior, também podem divergir das deformações apresentadas nesta tabela. Para o exemplo simples apresentado, as deformações nodais do centro de gravidade são idênticas.
Além do deslocamento, a tabela 'Deslocamento do piso' também apresenta a diferença no deslocamento para os pisos individuais.

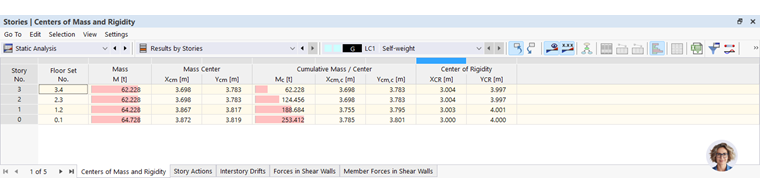

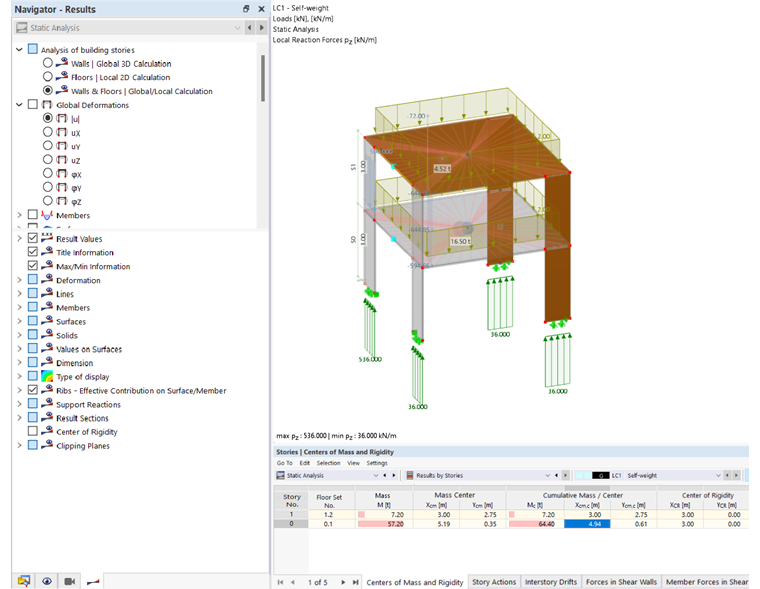

Centros de massa e rigidez
A tabela 'Centro de massa e rigidez' lista as massas de cada piso. Além disso, são apresentadas as massas totalizadas incluindo o centro de massa.
