Definição de histórias

Este capítulo descreve como pode criar e gerir os pisos.

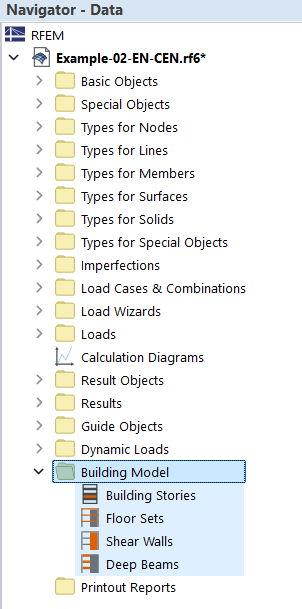

Se o modelo de construção adicional está ativado nos dados básicos do modelo, pode criar um novo piso de construção no Navegador - Dados na categoria ' Modelo de construção '. Clique com o botão direito a entrada Building Storeys para abrir o menu de contexto.

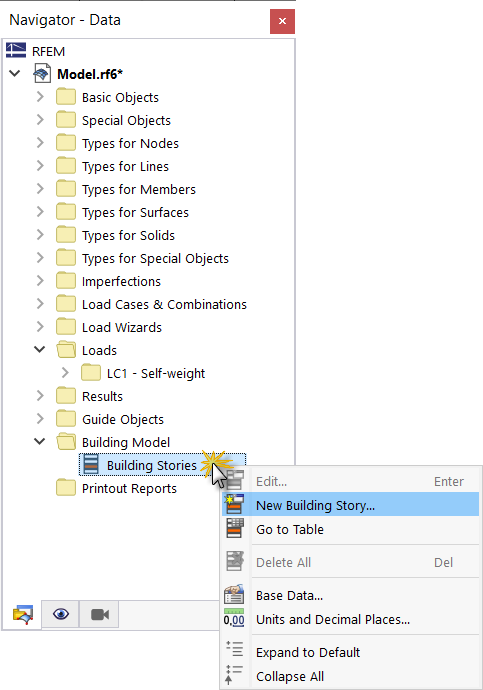

01 Criar novo piso de edifício

Abre a caixa de diálogo 'Construção de pisos', na qual pode definir os pisos individuais.

02 Diálogo ' Pisos de edifício '

Dimensão do piso

A altura do piso pode ser introduzida manualmente ou defini-la graficamente no modelo através do botão .

Opções globais

São possíveis especificações adicionais para cada piso, as quais também pode redefinir ou modificar nesta caixa de diálogo. As opções individuais são explicadas no Capítulo Opções globais .

Informação | Analítico e de rede

Nesta secção encontrará informação específica sobre o piso selecionado na 'lista' à esquerda. Na coluna de valores esquerda, é listada a informação analítica sobre o piso, e na coluna da direita a informação que foi calculada com base na malha de EF.

Gráfico

Na área de diálogo direita, pode exibir um esboço estático da altura do piso e uma imagem dinâmica do piso atual em 3D. Utilize o botão para alternar entre as duas opções de visualização. Na vista 3D, estão disponíveis as opções habituais para o controlo do gráfico no RFEM.
