Não linearidade na barra

As não linearidades relacionadas aos membros podem ser utilizadas para representar conexões não lineares entre forças (ou momentos) e deformações dentro dos membros. Algumas características não lineares podem ser estabelecidas durante a especificação do próprio tipo de membro. Por exemplo, um membro de tração pode ser concebido como uma treliça onde a deformação aumenta proporcionalmente com a força de tração. No entanto, a deformação de tal membro pode escalar sob compressão sem que se observe uma força discernível para este fenômeno.

Em princípio, as não linearidades dos membros são aplicáveis a vários tipos de membros, desde que combinações lógicas sejam asseguradas. Por exemplo, designar "Falha sob compressão" como o critério para um membro de compressão levaria a problemas computacionais. Consequentemente, as não linearidades dos membros são proibidas para membros de tração, membros de compressão, membros de flambagem e membros de cabo.

Tipo de Membro	Diagrama no RFEM	Descrição
Falha se tração	Não linearidade de barra "Tirante"	O membro não pode absorver forças de tração.

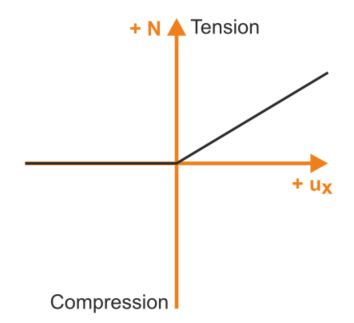

Falha se compressão	Não linearidade de barra "Compressão"	O membro não pode absorver forças de compressão.

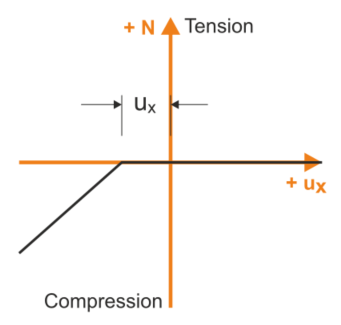

Falha sob tração com deslizamento	Não linearidade de barra "Deslizamento de tração"	O membro não pode absorver forças de tração. Forças de compressão não são absorvidas até que o deslizamento ux seja superado.
Falha sob compressão com deslizamento	Não linearidade de barra "Deslizamento por compressão"	O membro não pode absorver forças de compressão. Forças de tração não são absorvidas até que o deslizamento ux seja superado.

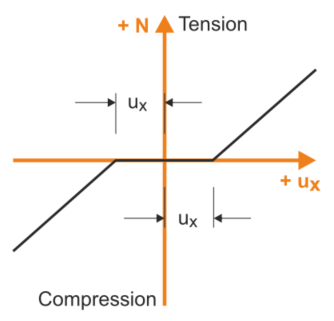

Deslizamento	Não linearidade de barra "Deslizamento"	O membro só absorve forças axiais após ter excedido uma deformação ou encurtamento pelo valor ux. Nota: Um refinamento de linha em um membro com Deslizamento causa uma divisão interna do membro em partes menores. O critério de deslizamento é aplicado a cada um desses membros parciais.

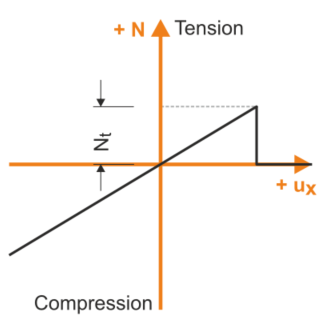

Falha sob tração	Não linearidade de barra "Rotura por tração"	O membro absorve forças de compressão sem limitação, mas falha se as forças de tração excederem Nt.

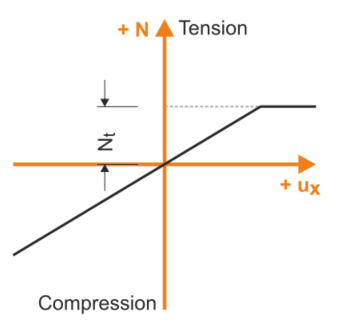

Escoamento sob tração	Não linearidade de barra "Cedência por tração"	O membro absorve forças de compressão sem limitação, mas apenas uma força de tração máxima de Nt. Se a deformação aumentar, a força de tração permanece constante no membro.

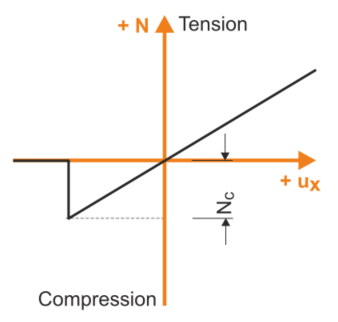

Falha sob compressão	Não linearidade de barra "Rotura por compressão"	O membro absorve forças de tração sem limitação, mas falha se as forças de compressão excederem Nc.

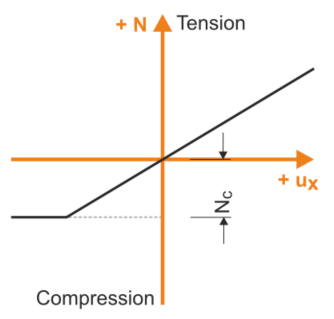

Escoamento sob compressão	Não linearidade de barra "Cedência de compressão"	O membro absorve forças de tração sem limitação, mas apenas uma força de compressão máxima de Nc. Se a deformação aumentar, a força de compressão permanece constante no membro.
Falha	Não linearidade de barra "Rotura"	O membro falha quando a força de compressão Nc ou a força de tração Nt é alcançada.

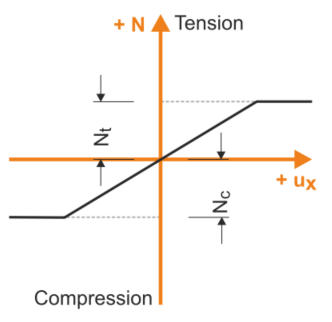

Escoamento	Não linearidade de barra "Cedência"	O membro começa a escoar se a força de compressão Nc ou a força de tração Nt é alcançada: Se a deformação aumentar, a força permanece constante.
