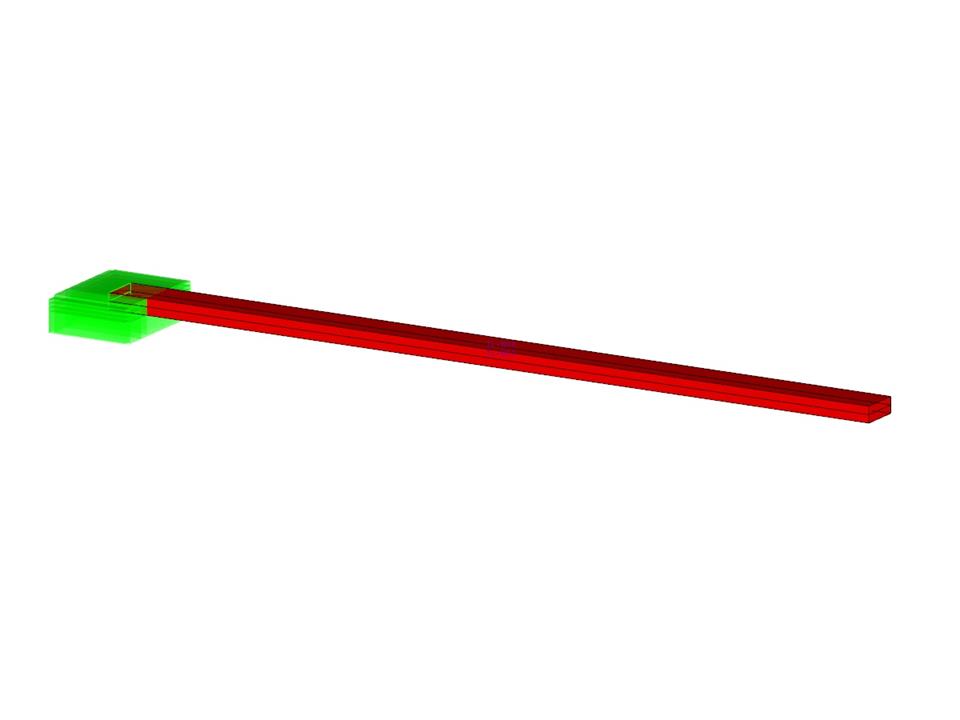

Uma tira bimetálica é constituída por invar e cobre. A extremidade esquerda da tira bimetálica está fixa e a extremidade direita está livre e é carregada pela diferença de temperatura. Determine a flexão da tira bimetálica (na extremidade livre), sem considerar o peso próprio.
Exemplo de verificação 000078 | 2
| Número de nós | 12 |
| Número de linhas | 20 |
| Número de superfícies | 11 |
| Número de sólidos | 2 |
| Número de casos de carga | 1 |
| Peso total | 0,000 t |
| Dimensões | 0,100 x 0,005 x 0,002 m |
| Versão do programa | 5.10.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
