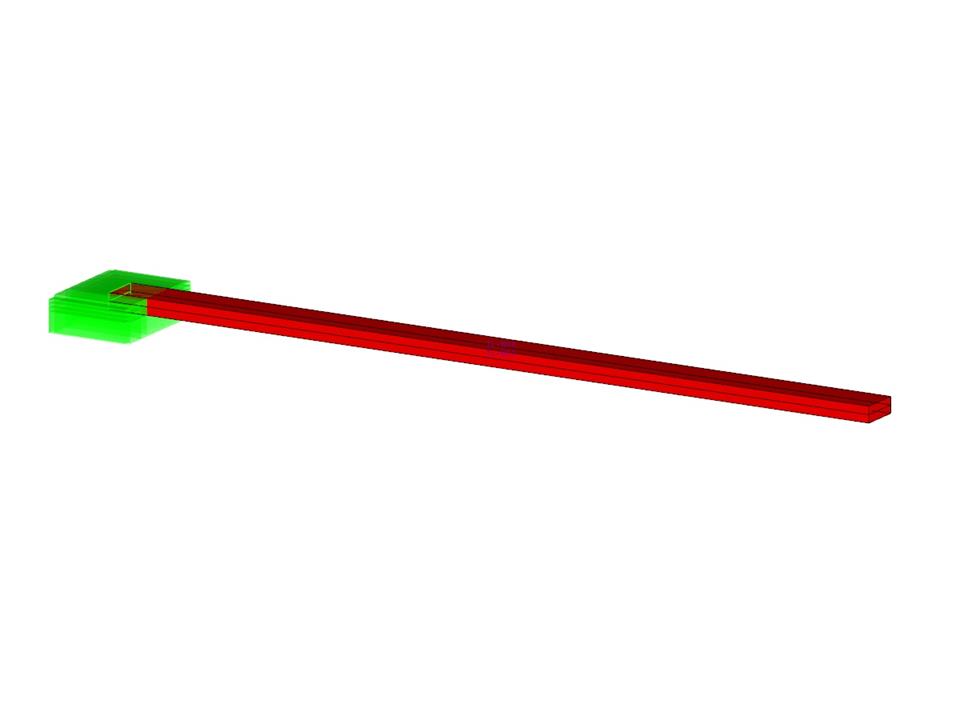

Bimetalový pás je tvořen invarem a mědí. Levý konec bimetalového pásu je vetknutý, pravý je volný a je namáhán teplotním rozdílem. Průhyb bimetalového pásu (na volném konci) se stanoví bez zohlednění vlastní tíhy.
Verifikační příklad 000078 | 2
| Počet uzlů | 12 |
| Počet linií | 20 |
| Počet ploch | 11 |
| Počet těles | 2 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,000 t |
| Rozměry | 0,100 x 0,005 x 0,002 m |
| Verze programu | 5.10.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
