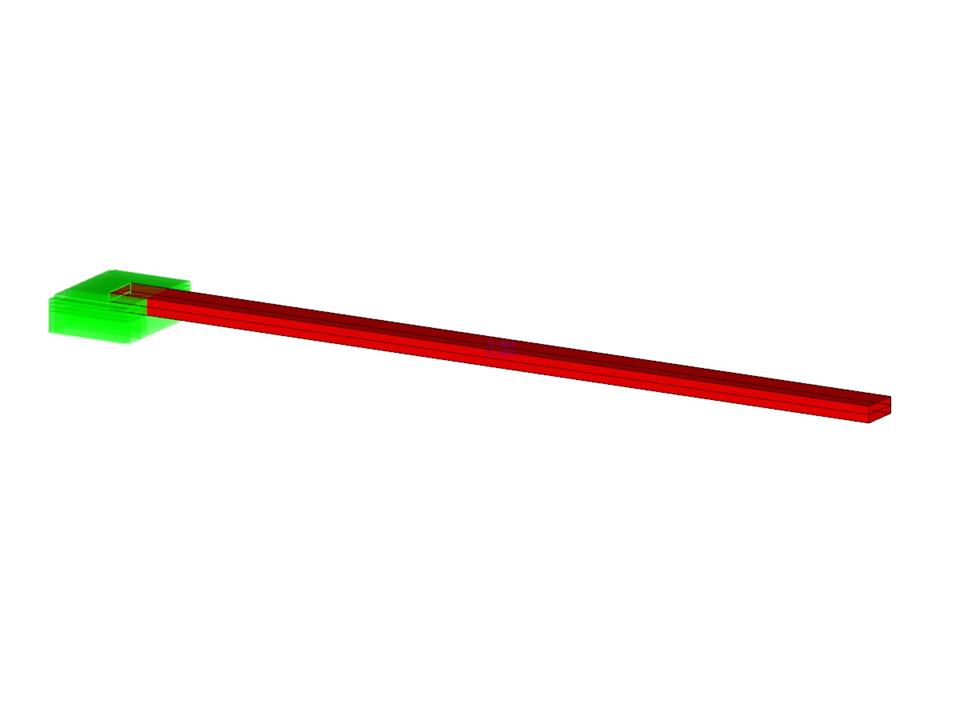

Una banda bimetálica se compone de invar y cobre. El extremo izquierdo de la tira bimetálica está fjo y el extremo derecho está libre, cargado por la diferencia de temperatura. Mientras se omite el peso propio, determine la flecha de la banda bimetálica (extremo libre).
Ejemplo de verificación 000078 | 2
| Número de nudos | 12 |
| Número de líneas | 20 |
| Número de superficies | 11 |
| Número de sólidos | 2 |
| Número de casos de carga | 1 |
| Peso completo | 0.000 t |
| Dimensiones | 0,100 x 0,005 x 0,002 m |
| Versión del programa | 5.10.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
