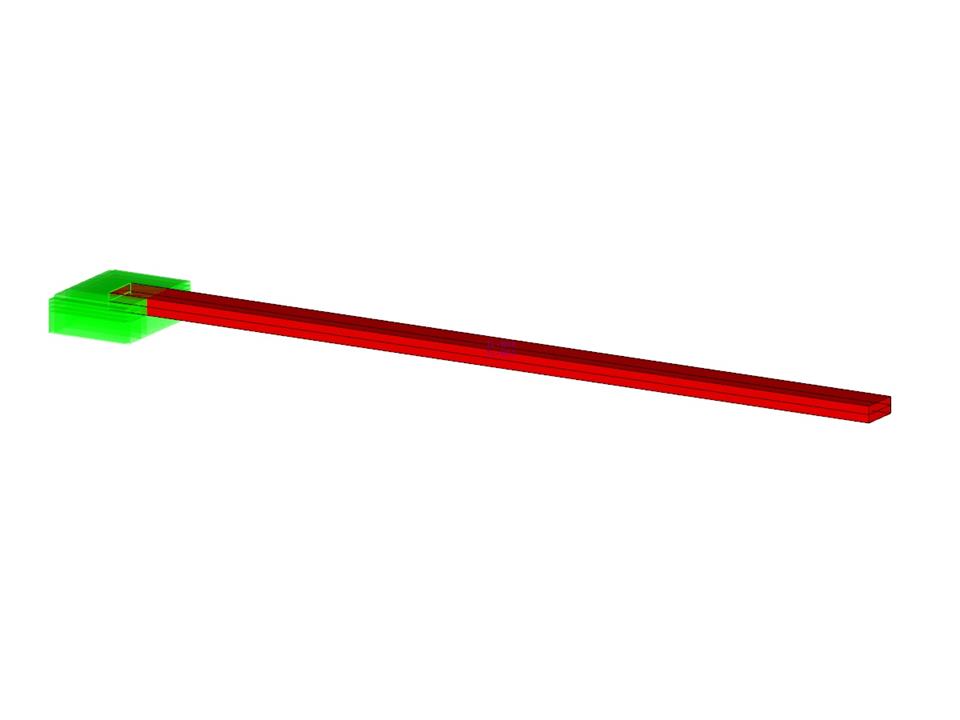

Ein Bimetallstreifen besteht aus Invar und Kupfer. Das linke Ende des Bimetallstreifens ist fixiert, das rechte Ende ist frei und wird durch einen Temperaturdifferenz beansprucht. Ermitteln Sie die Biegung des Bimetallstreifens (am freien Ende), ohne dabei das Eigengewicht zu berücksichtigen.
Verifikationsbeispiel 000078 | 2
| Anzahl Knoten | 12 |
| Anzahl Linien | 20 |
| Anzahl Flächen | 11 |
| Anzahl Volumenkörper | 2 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,000 t |
| Abmessungen | 0,100 x 0,005 x 0,002 m |
| Programmversion | 5.10.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
