Instrukcja online programu RFEM | Powierzchnie

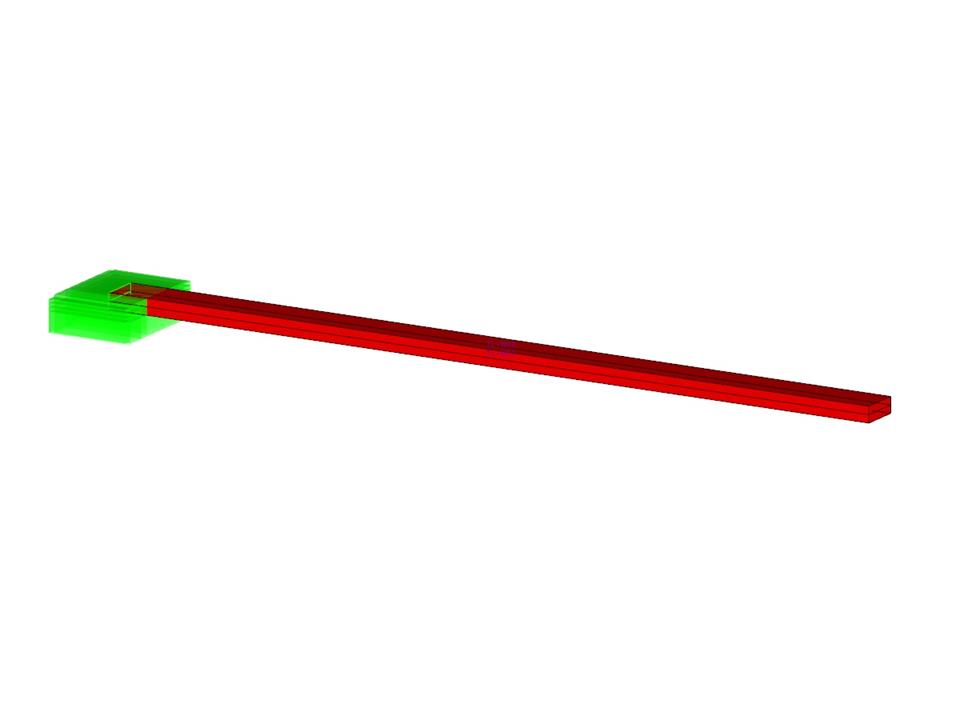

Taśma bimetaliczna składa się z materiału inwarowego i miedzi. Lewy koniec taśmy bimetalicznej jest utwierdzony, a prawy koniec swobodny, obciążony różnicą temperatur. Określ ugięcie taśmy bimetalicznej (koniec swobodny), pomijając ciężar własny.
Przykład weryfikacji 000078 | 2
| Liczba węzłów | 12 |
| Liczba linii | 20 |
| Liczba powierzchni | 11 |
| Ilość brył | 2 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,000 t |
| Wymiarowanie | 0,100 x 0,005 x 0,002 m |
| Wersja programu | 5.10.01 |
