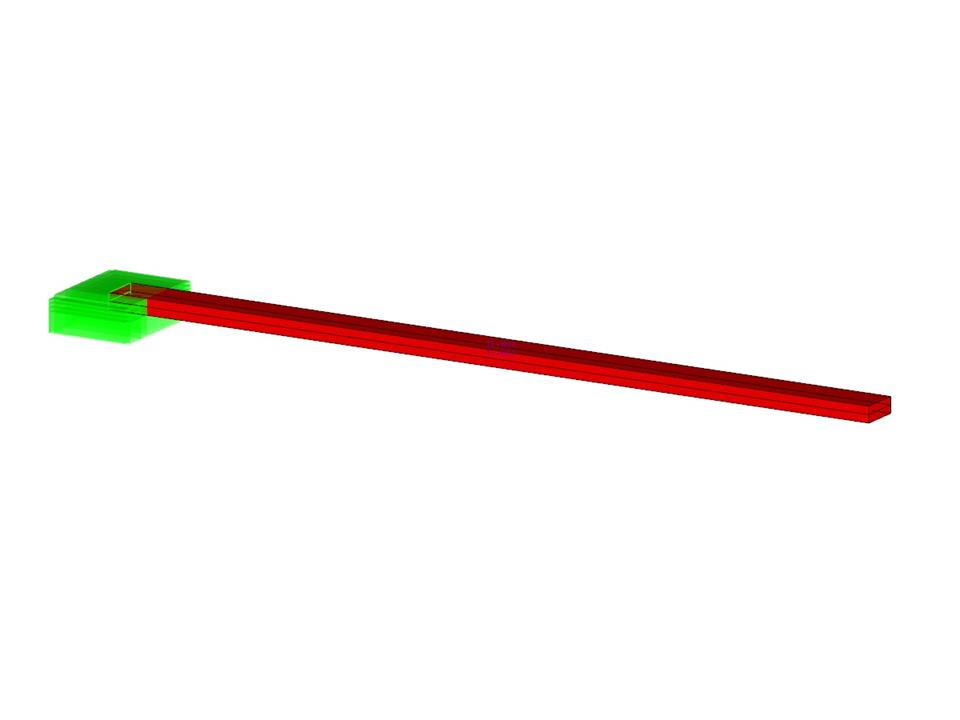

Una striscia bimetallica è composta dall'invar e dal rame. L'estremità sinistra della striscia bimetallica è fssa e l'estremità destra è libera, caricata dalla differenza di temperatura. Trascurando il peso proprio, determinare l'inflessione della striscia bimetallica (estremità libera).
Esempio di verifica 000078 | 2
| Numero di nodi | 12 |
| Numero di linee | 20 |
| Numero di superfici | 11 |
| Numero di solidi | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,000 t |
| Dimensioni | 0.100 x 0.005 x 0.002 m |
| Versione del programma | 5.10.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
