Manuel en ligne RFEM | Surfaces

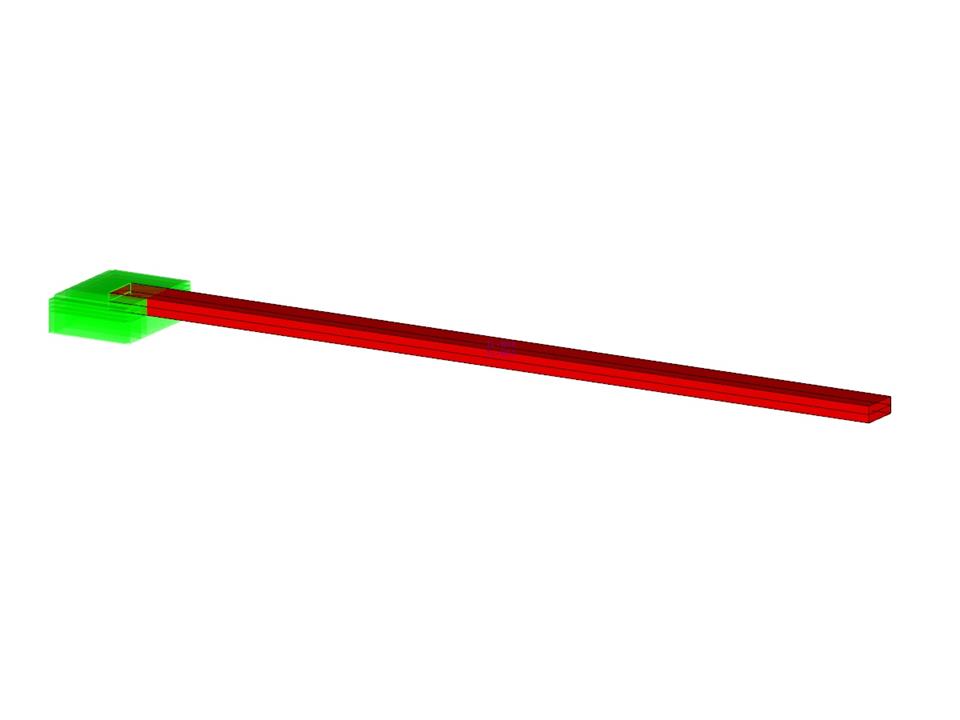

Une bande bi métallique est composée d'invar et de cuivre. L'extrémité gauche de la bande bi métallique est fx et l'extrémité droite est libre, chargée par la différence de température. Déterminez la flèche de la bande bi métallique (extrémité libre) en négligeant le poids propre.
Exemple de vérification 000078 | 2
| Nombre de nœuds | 12 |
| Nombre de lignes | 20 |
| Nombre de surfaces | 11 |
| Nombre de solides | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 0,000 t |
| Cotation fonctionnelle | 0,100 x 0,005 x 0,002 m |
| Version du logiciel | 5.10.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
