Estação de Crossrail de Canary Wharf em Londres, Reino Unido

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

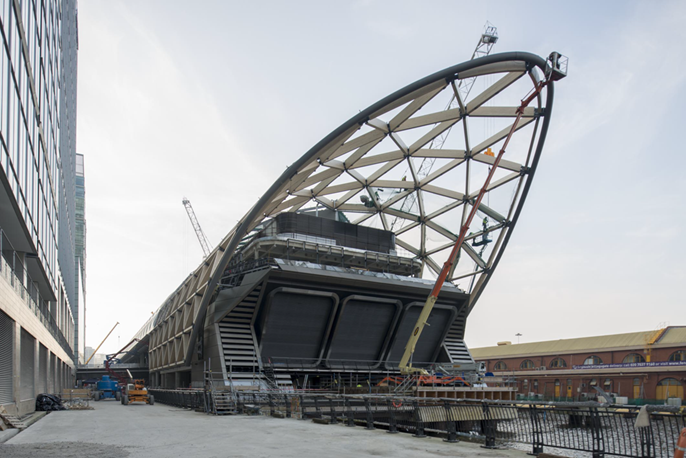

Desde o final de março de 2014 que existe bem no coração de Londres uma estrutura em madeira única a cobrir a estação de comboios de Crossrail. Em apenas seis meses, a empresa austríaca WIEHAG construiu esta cobertura com um comprimento total de 300 m, situada no centro financeiro de Canary Wharf.

Planeamento estrutural Planeamento, análise e construção de cobertura
WIEHAG GmbH
Altheim, Áustria
www.wiehag.com

Projeto global
Arup
Londres, Reino Unido
www.arup.com
Arquitetura Arquiteto de design
Foster + Partners
Londres, Reino Unido
www.fosterandpartners.com

Arquiteto principal
Adamson Associates Architects
Londres, Reino Unido
www.adamson-associates.com
Cliente Canary Wharf Contractors Ltd
Londres, Reino Unido
www.canarywharf.com

Modelo

O Crossrail é um projeto de infraestrutura ferroviária da Grande Londres, com conclusão prevista para 2018. Os custos para o projeto global, que tem uma rede de aproximadamente 100 ligações, foram estimados em cerca de 18 mil milhões de euros.

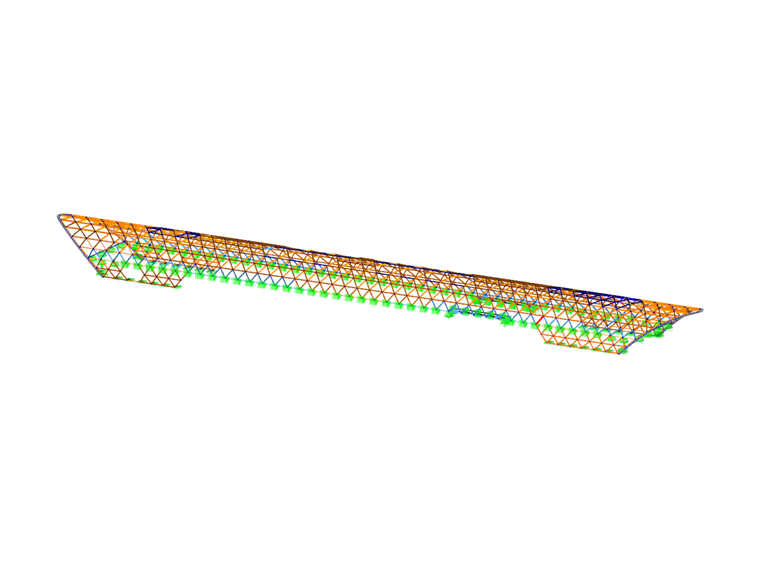

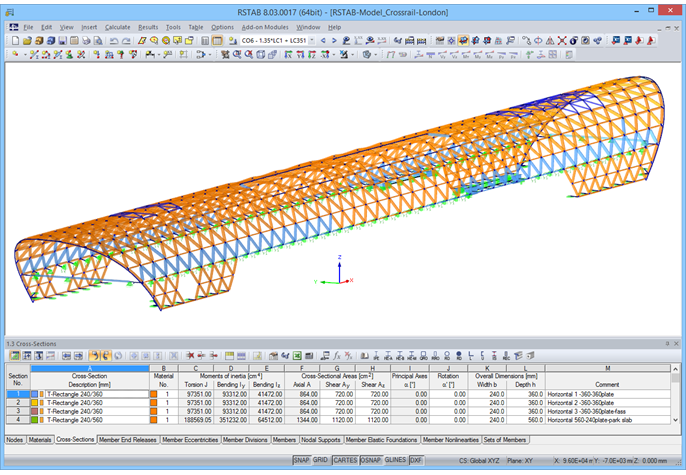

A WIEHAG foi a empresa responsável pelos trabalhos de construção da cobertura de madeira, assim como pelo seu planeamento e a análise estrutural. O cálculo estático da estrutura portante, com 1414 vigas em madeira laminada colada e 111 tubos de aço, foi efetuado no RSTAB.

Estrutura do jardim de infância

Tomando um corte da construção da cobertura da estação, esta pode ser descrita como uma semielipse. O arco tem um vão com uma largura livre de 31 m. A malha da cobertura é formada por triângulos acoplados. A estrutura portante está apoiada em pontos nodais numa grelha regular de 6 m.

Em ambas as extremidades na direção longitudinal, a cobertura acaba em consola, criando um efeito impressionante a 30 m acima da superfície de água. Aqui, o final da cobertura é formado por tubos redondos em aço, paralelos às vigas de madeira diagonais. Estes chamados ''end ring beams'' têm uma curvatura dupla e dão uma nota artística, para além da função de reforçar a estrutura.

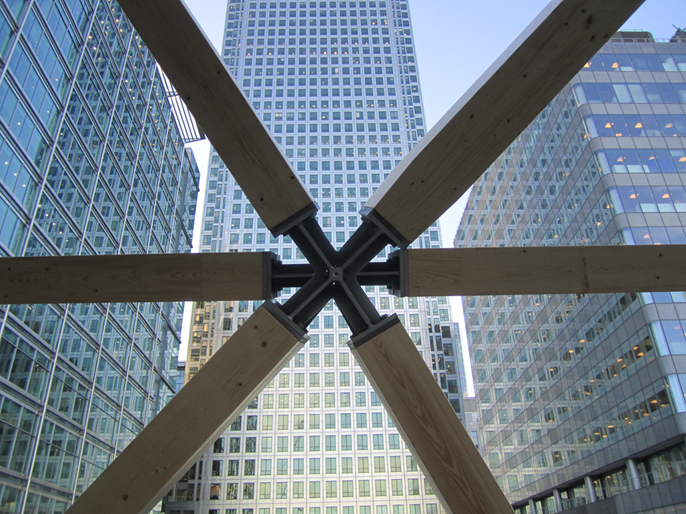

Um grande desafio de engenharia foi, entre outros, o dimensionamento dos pontos nodais em aço. Estes foram representados e calculados como modelos de elementos finitos no RFEM.

Os elementos estruturais em aço tiveram de ser feitos com um elevado grau de precisão, para manter a compensação de tolerância na obra o mais baixo possível.

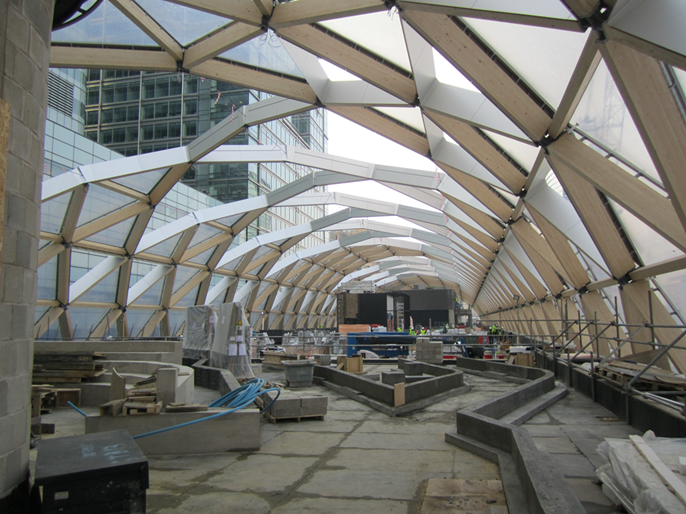

O recobrimento da cobertura é constituído por almofadas de membranas. No entanto, na parte central, a cobertura está aberta em certos pontos, permitindo, assim, que o jardim no interior seja regado de forma natural.

A estação de Crossrail de Canary Wharf é um dos maiores projetos de construção em madeira no Reino Unido. A sua construção representa mais uma atração arquitetónica para a cidade de Londres.
