Gare du réseau Crossrail de Canary Wharf, Londres, Royaume-Uni

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Une structure en bois unique est installée au cœur de Londres depuis la fin du mois de mars 2014. Il n'aura fallu que six mois à la société autrichienne WIEHAG pour construire cette toiture de 300 m de long au-dessus de la gare de chemin de fer du réseau Crossrail du quartier d’affaires Canary Wharf.

Bureau d'études Planification, calcul de structure et construction de la toiture
WIEHAG GmbH
Altheim, Autriche
www.wiehag.com

Gestion globale du projet et vérification de la toiture
Arup
Londres, Royaume-Uni
www.arup.com
Architecture Architecte concepteur
Foster & Partners
Londres, Royaume-Uni
www.fosterandpartners.com

Architecte d'exécution
Adamson Associates Architects
Londres, Royaume-Uni
www.adamson-associates.com
Maître d'ouvrage Canary Wharf Contractors Ltd
Londres, Royaume-Uni
www.canarywharf.com

Modèle

Crossrail est un projet de construction de chemins de fer et d'infrastructures dans le Grand Londres qui doit être achevé en 2018. Le coût de l'ensemble du projet avec son réseau de lignes, d'une longueur d'environ 100 km, est estimé à environ 18 milliards d'euros.

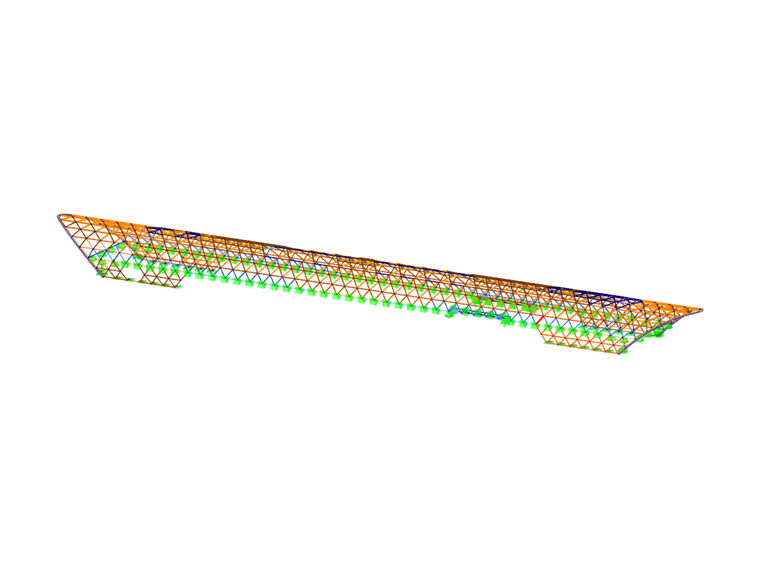

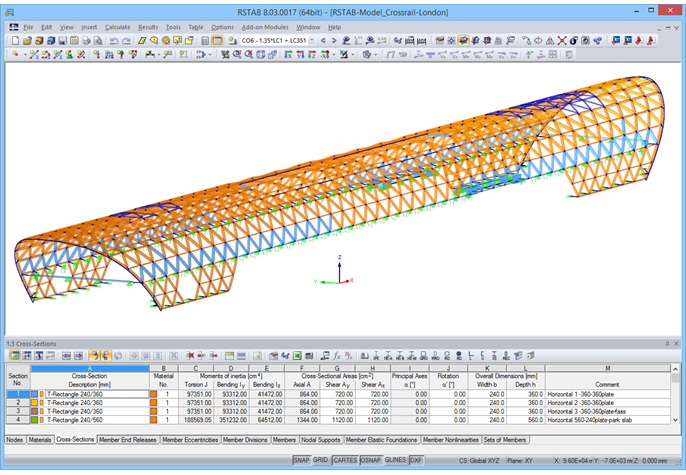

WIEHAG était responsable non seulement des travaux de construction, mais également de la planification et de l'analyse structurale de la toiture en treillis bois. L'analyse structurale de la structure avec 1 414 barres en bois lamellé-collé et 111 tubes en acier a été réalisée dans RSTAB.

Structure

Dans sa section, la structure de la toiture du bâtiment de la gare peut être décrite comme une demi-ellipse. L'arc s'étend librement sur une largeur d'environ 31 m. Les triangles couplés forment la structure de maillage de la coque porteuse. Avec une grille régulière de 6 m, la structure bois est supportée aux points nodaux.

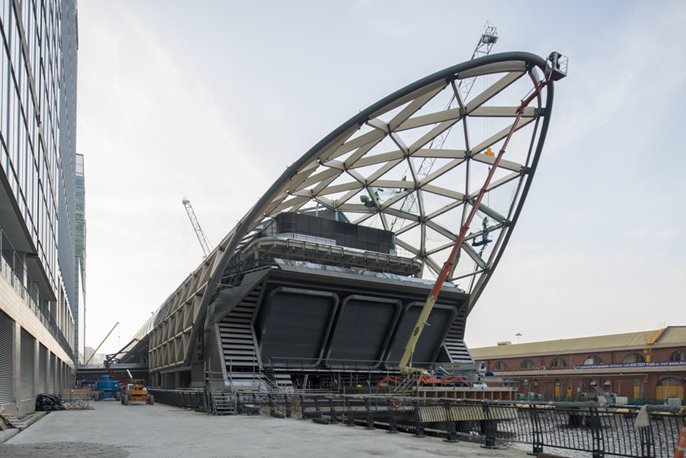

Aux deux extrémités des côtés longitudinaux, la toiture est en porte-à-faux de 30 m au-dessus de la surface de l'eau. Là, des tuyaux en acier ronds parallèles aux poutres diagonales en bois forment l'extrémité de la toiture. Ces poutres annulaires d'extrémité sont à double courbure et ont une fonction architecturale en plus de renforcer la structure.

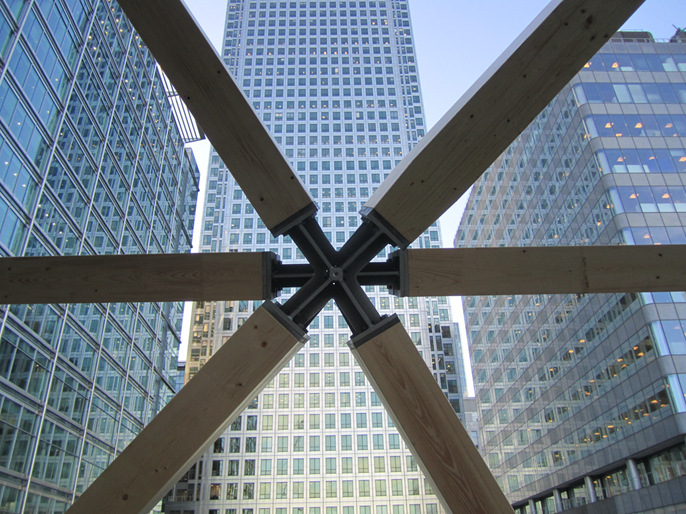

La conception des points nodaux en acier. Ils ont été représentés et calculés sous forme de modèles aux éléments finis dans RFEM.

Les pièces de structure en acier ont dû être fabriquées avec une grande précision afin de maintenir la compensation de tolérance aussi faible que possible sur le chantier.

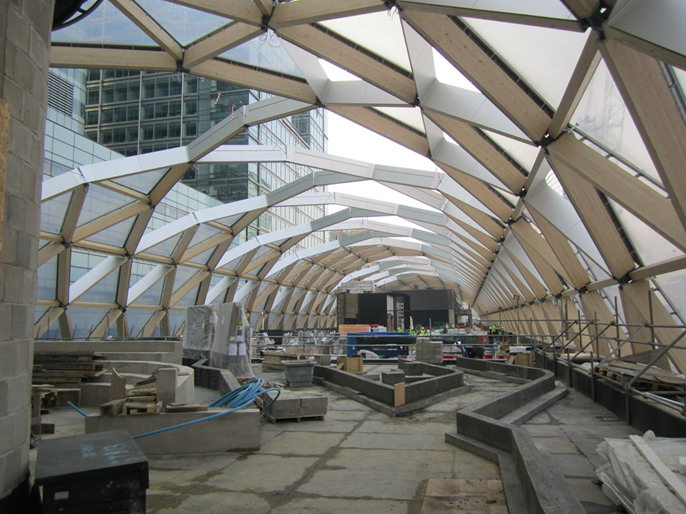

La toiture est composée de coussins en membrane. Dans la zone centrale, cependant, la toiture est ouverte pour faciliter l'arrosage naturel d'un parc aménagé à l'intérieur.

La gare Crossrail de Canary Wharf est l'un des plus grands projets de construction en bois de Grande-Bretagne. Avec ce bâtiment, Londres reçoit un autre point culminant architectural.
