Garagem Pétry à ROOST

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

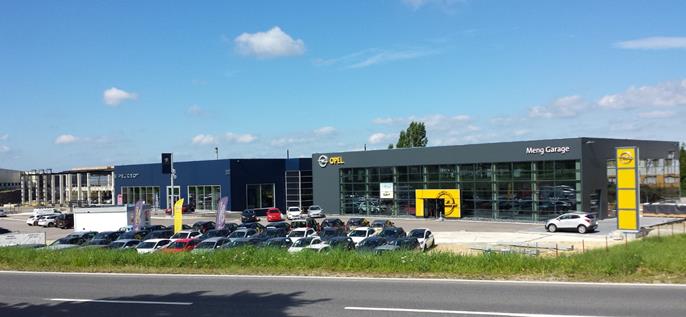

Em Roost, no Luxemburgo, é construído um novo complexo de automóveis. Serão até seis concessionárias, um parque de estacionamento e uma oficina de pintura no local. O projeto de construção foi dividido em duas fases de planeamento. A primeira fase inclui três concessionárias de automóveis de vários andares. Têm a mesma estrutura de apoio.

Investidor Jos Petry
124 R. Ste. Anne
L-5471 Wellenstein, Luxemburgo
Gestão de projeto Réalisation Immobilière Industrielle S.A./AG
Luxemburgo
www.rii-sa.lu
Análise estática e construção Jos Petry
Wellenstein, Luxemburgo

Dimensões de um concessionário automóvel

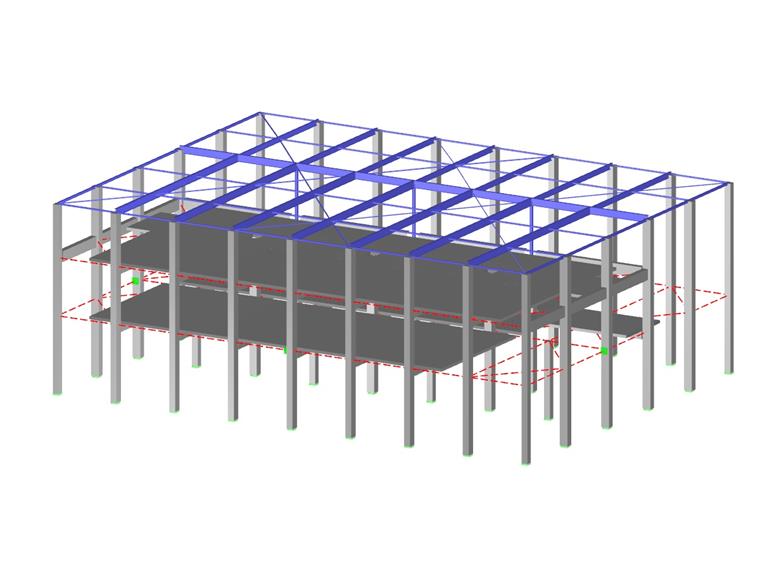

Modelo

A Schatz Engineering, cliente da Dlubal Software, foi responsável pela engenharia estrutural e de dimensionamento do complexo de edifícios. O RSTAB foi utilizado para o dimensionamento estrutural e o Tekla Structures para o dimensionamento.

Estrutura

Os três concessionários estruturalmente idênticos têm as dimensões exteriores C x L x A de cerca de 37 mx 28 mx 13 m.

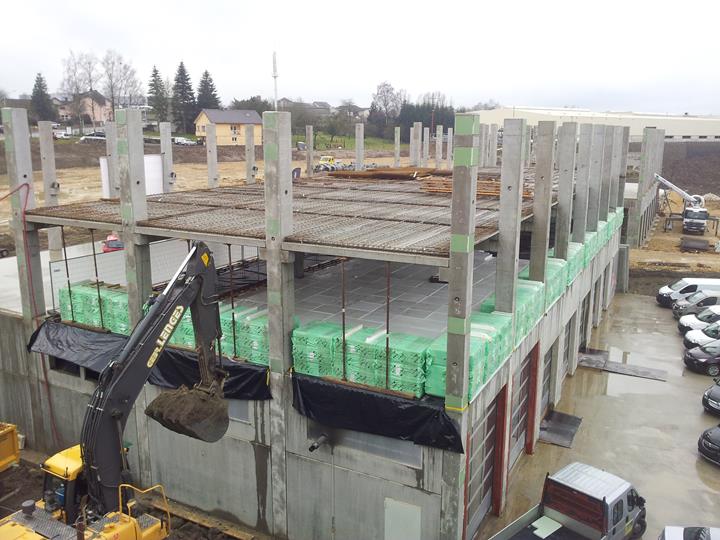

A estrutura de apoio é constituída por pilares pré-fabricados com fundações moldadas. Os apoios de betão pré-fabricado são colocados sobre as espiras da coluna. As paredes foram dimensionadas como paredes ocas de betão. Os pisos e tetos são feitos de lajes de betão pré-fabricado. A estrutura da cobertura e a subestrutura da fachada foram dimensionadas como estrutura de aço.

Planeamento BIM com o RSTAB e o Tekla Structures

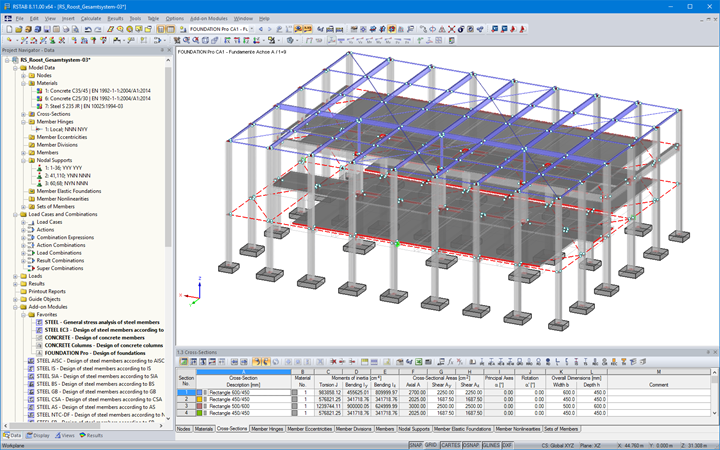

O planeamento do projeto foi realizado no Tekla Structures. O modelo Tekla foi transferido para o RSTAB através da interface direta. Após a análise estrutural, as dimensões da viga foram atualizadas no modelo Tekla.

O Tekla Structures também foi utilizado para criar formas de cofragem e armaduras para elementos pré-fabricados de betão, dimensionamento de garagens, esquemas e dados NC para a estrutura de aço, entre outros.

Local do projeto


Palavras-chave

Luxemburgo Estrutura de betão Estrutura de aço Edifício
