Garage Jos Petry a ROOST, Lussemburgo

Progetto cliente

10. dicembre 2017

Lussemburgo RSTAB

Costruzione e analisi strutturale SCHATZ Engineering GmbH & Co. KG
Karlsdorf-Neuthard, Germania
www.schatz-engineering.eu
Project Management Réalisation Immobilière Industrielle S.A./AG
Lussemburgo
www.rii-sa.lu
Committente Jos Petry
Wellenstein, Lussemburgo

I dati seguenti si riferiscono ad un edificio del concessionario auto.

Lunghezza: ~ 36,5 m | Larghezza: ~ 27,5 m | Altezza: ~ 13,0 m | Peso: ~ 1,247 t
Nodi: 245 | Aste: 420 | Materiali: 3 | Sezioni trasversali: 23

A Roost, in Lussemburgo, è stato costruito un nuovo complesso di costruzioni x auto, tra cui sei concessionari di automobili, un parcheggio e un negozio di vernici. La prima fase di costruzione comprende tre concessionarie auto a più piani con lo stesso tipo di struttura portante.

Schatz Engineering, cliente di Dlubal Software, era il responsabile per il progetto architettonico e strutturale del complesso. RSTAB è stato utilizzato per la progettazione strutturale e Tekla Structures per il progetto architettonico.

Struttura

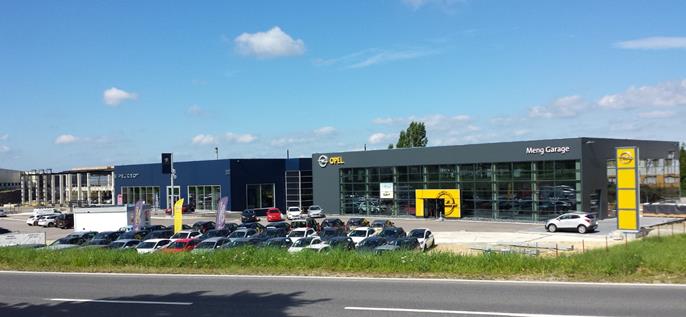

Le tre concessionarie, strutturalmente identiche, hanno le dimensioni esterne Lung x Larg x Alt di circa 37 m x 28 m x 13 m..

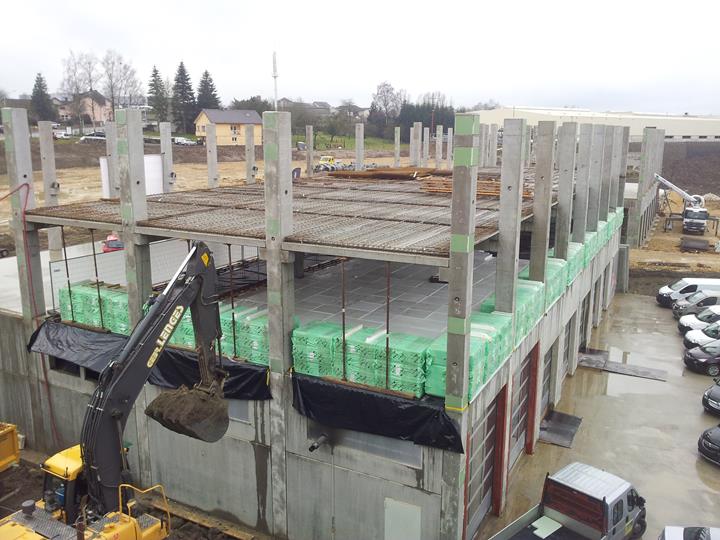

La struttura portante è costituita da colonne prefabbricate con fondazioni modellate. Supporti in calcestruzzo prefabbricato sono posti su mensole di colonna. Le pareti sono state progettate come pareti cave di calcestruzzo. Pavimenti e soffitti sono fatti di lastre di cemento prefabbricato. La struttura del tetto e la sotto struttura della facciata sono state progettate come una struttura in acciaio.

BIM Planning con RSTAB e Tekla Structures

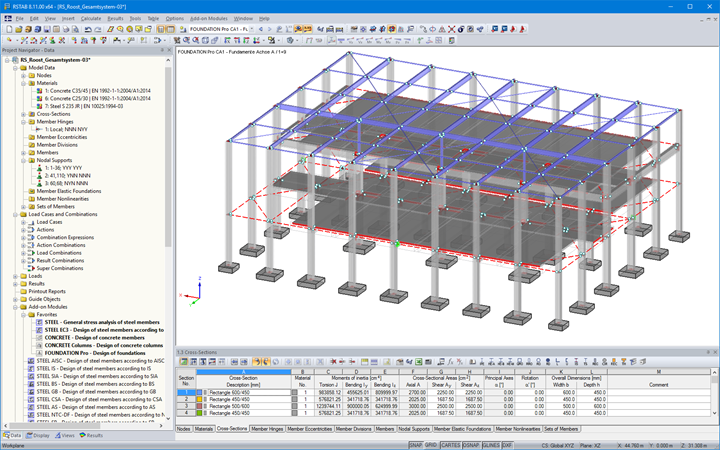

La pianificazione del progetto è stata effettuata in Tekla Structures. Il modello Tekla è stato trasferito su RSTAB utilizzando l'interfaccia diretta. Dopo aver eseguito l'analisi strutturale, le dimensioni delle travi sono state aggiornate nel modello Tekla.

Tra le altre cose Tekla Structures è stato anche utilizzato per creare disegni di casseforme e rinforzi per elementi prefabbricati in calcestruzzo, progettazione di garage, schemi e dati NC per la struttura in acciaio.
