Garaje Pétry à ROOST

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

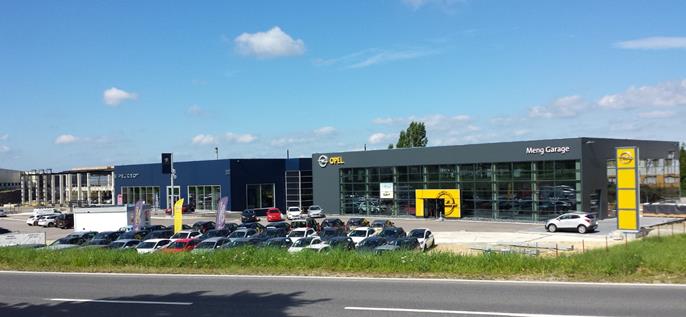

En Roost, Luxemburgo, se construye un nuevo complejo de edificios relacionado con los automóviles. En el lugar se construirán hasta seis concesionarios de automóviles, un aparcamiento y un taller de pintura. El proyecto de construcción se dividió en dos fases de planificación. La primera fase incluye tres concesionarios de automóviles de varias plantas. Tienen la misma estructura de soporte.

Inversor Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Luxemburgo
Administrador de proyectos Réalisation Immobilière Industrielle S.A./AG
Luxemburgo
www.rii-sa.lu
Análisis estructural y construcción Jos Petry
Wellenstein, Luxemburgo

Dimensiones de un concesionario de automóviles

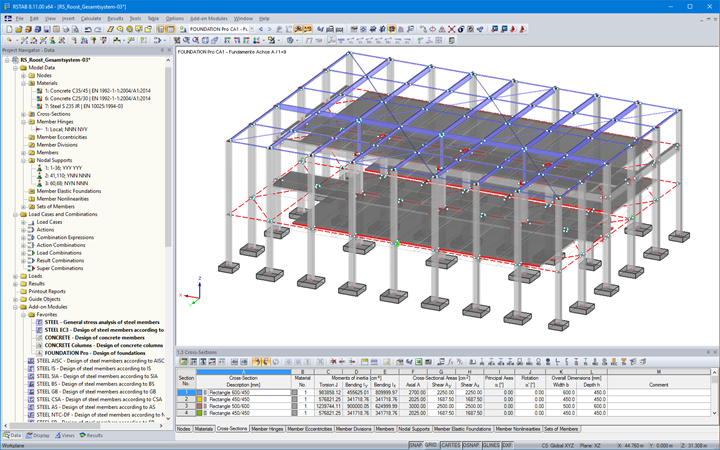

Modelo

Schatz Engineering, cliente de Dlubal Software, fue el responsable de la ingeniería estructural y de diseño del complejo de edificios. RSTAB se ha utilizado para el diseño estructural y Tekla Structures para la ingeniería de diseño.

sistema estático

Los tres concesionarios de automóviles estructuralmente idénticos tienen unas dimensiones externas L x W x H de aproximadamente 37 mx 28 mx 13 m.

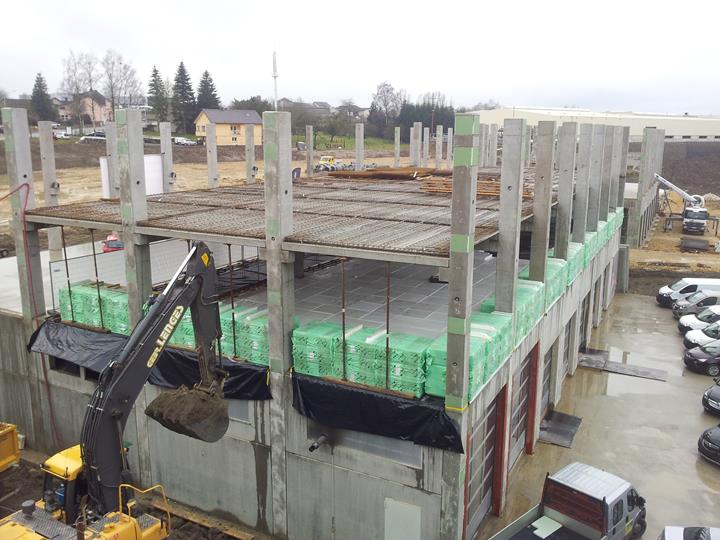

La estructura de soporte consiste en pilares prefabricados con cimentaciones moldeadas. Los apoyos prefabricados de hormigón se colocan en los pilares de la columna. Los muros se diseñaron como muros huecos de hormigón. Los pisos y techos están hechos de losas de hormigón prefabricadas. La estructura de la cubierta y la subestructura de la fachada se diseñaron como una estructura de acero.

Planificación BIM con RSTAB y Tekla Structures

La planificación del proyecto se ha llevado a cabo en Tekla Structures. El modelo de Tekla se transfirió a RSTAB utilizando la interfaz directa. Después de realizar el análisis estructural, las dimensiones de la viga se han actualizado en el modelo de Tekla.

Tekla Structures también se utilizó para crear encofrados y planos de refuerzo para los elementos de hormigón prefabricados, el diseño del garaje, los esquemas y los datos de CN para la estructura de acero, entre otras cosas.

Ubicación del proyecto


Palabras clave

Luxemburgo Estructura de hormigón Estructura de acero Edificio
