Autosalon Garage Jos Petry v Roostu, Lucembursko

Projekt zákazníka

10. prosince 2017

Lucembursko RSTAB

Statika a konstrukce SCHATZ Engineering GmbH & Co. KG
Karlsdorf-Neuthard, Německo
www.schatz-engineering.eu
Řízení projektu Réalisation Immobilière Industrielle S.A./AG
Lucembursko
www.rii-sa.lu
Investor Jos Petry
Wellenstein, Lucembursko

Následující údaje se týkají jedné budovy autosalonu.

Délka: ~ 36.5 m | Šířka: ~ 27.5 m | Výška: ~ 13.0 m | Hmotnost: ~ 1,247 t
Počet uzlů: 245 | Pruty: 420 | Materiály: 3 | Průřezy: 23

V lucemburském městě Roost vzniká komplex budov pro automobilové odvětví. Součástí komplexu bude až šest autosalonů, jeden parkovací dům a autolakovna. Stavební projekt byl rozdělen do dvou fází. První fáze projektu zahrnuje tři vícepodlažní autosalony se stejným typem nosné konstrukce.

Schatz Engineering, zákazník společnosti Dlubal Software, byl zodpovědný za statický a konstrukční návrh komplexu budov. Posouzení statiky proběhlo v programu RSTAB a projektování konstrukce v Tekla Structures.

Konstrukce

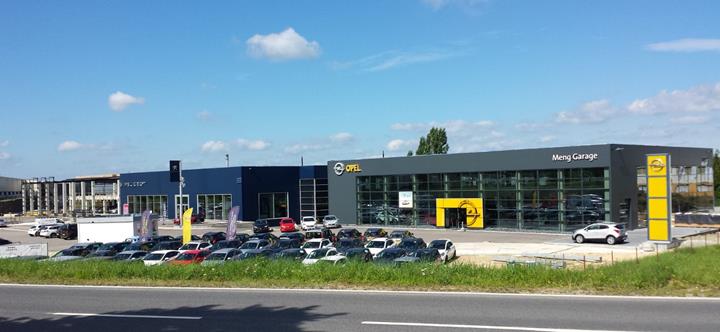

Tři konstrukčně totožné budovy autosalonů mají vnější rozměry d x š x v asi 37 m x 28 m x 13 m.

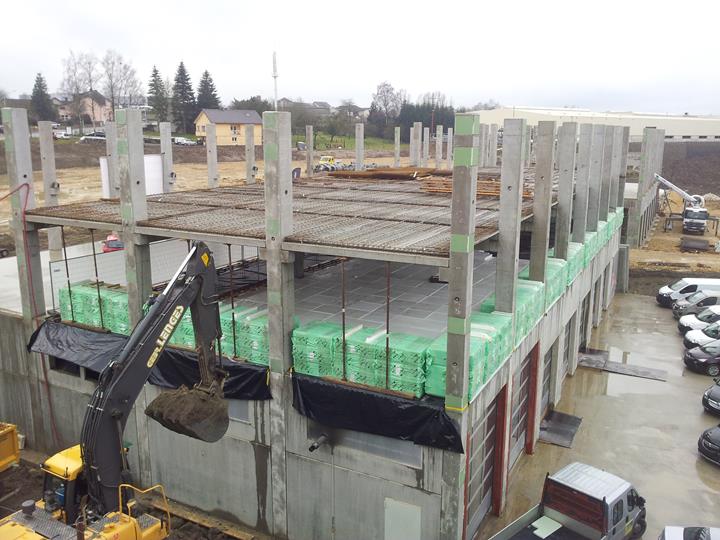

Nosnou konstrukci tvoří prefabrikované sloupy s tvarovanými základy. Na konzolách sloupů jsou umístěny prefabrikované betonové nosníky. Zdi byly navrženy jako betonové duté stěny. Stropy tvoří filigránové desky s dodatečnou vrstvou betonu. Střešní konstrukce a dílčí konstrukce fasády byly realizovány jako ocelová konstrukce.

BIM projektování v RSTAB a Tekla Structures

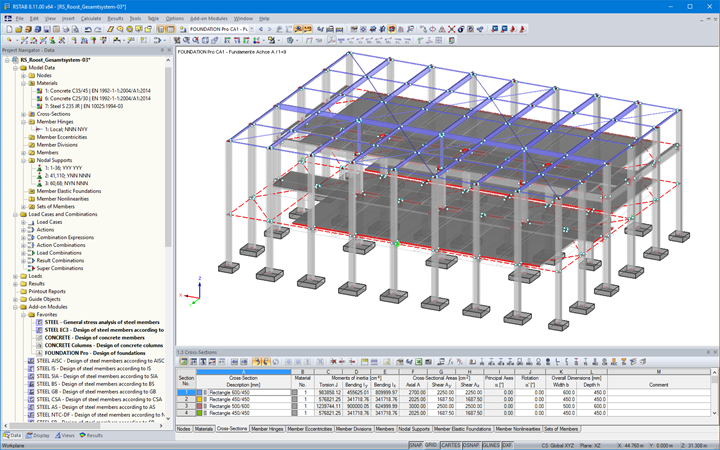

Projektování konstrukce proběhlo v programu Tekla Structures. Model Tekla byl následně převeden do programu RSTAB pomocí přímého rozhraní. Po statickém výpočtu se aktualizovaly rozměry nosníků v modelu Tekla.

V Tekla Structures byly kromě jiných vytvořeny také výkresy bednění a výztuže pro prefabrikované dílce z betonu, projekt autolakovny, přehledy a NC data pro ocelovou konstrukci.
