Garage Pétry à ROOST

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Im luxemburgischen Roost entsteht ein neuer Gebäudekomplex rund um das Auto. Auf dem Gelände werden bis zu sechs Autohäuser, ein Parkhaus sowie eine Lackierwerkstatt errichtet. Das Bauprojekt wurde in zwei Planungsphasen eingeteilt. Die erste Phase umfasst drei mehrgeschossige Autohäuser. Diese haben die gleiche Tragstruktur.

Bauherr Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Luxemburg
Projektmanagement Réalisation Immobilière Industrielle S.A./AG
www.rii-sa.lu
Statik und Konstruktion SCHATZ Engineering GmbH & Co. KG
www.schatz-engineering.eu

Maße eines Autohauses

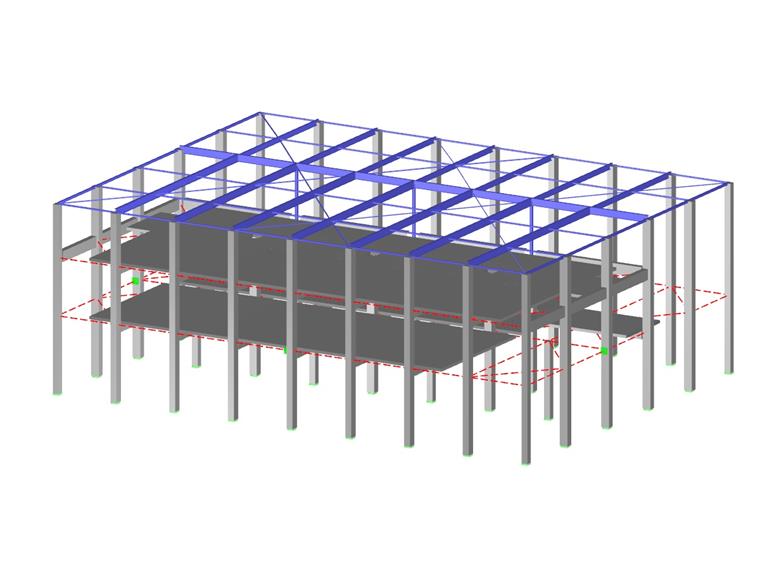

Modell

Der Dlubal-Kunde Schatz Engineering war für die Statik- und Konstruktionsplanung des Gebäudekomplexes verantwortlich. Für die Tragwerksplanung nutze er RSTAB und für die Konstruktionsplanung Tekla Structures.

Konstruktion

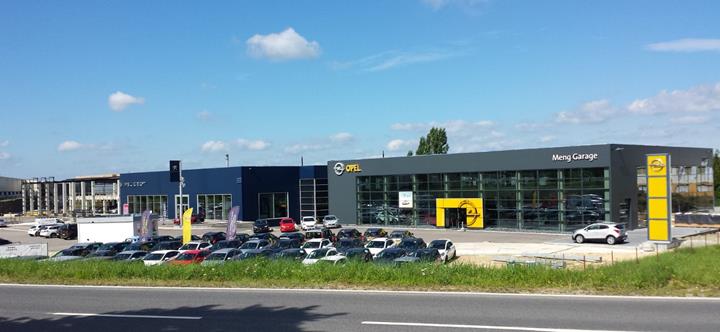

Die drei baugleichen Autohäuser haben die Außenabmessungen L x B x H von ca. 37 m x 28 m x 13 m.

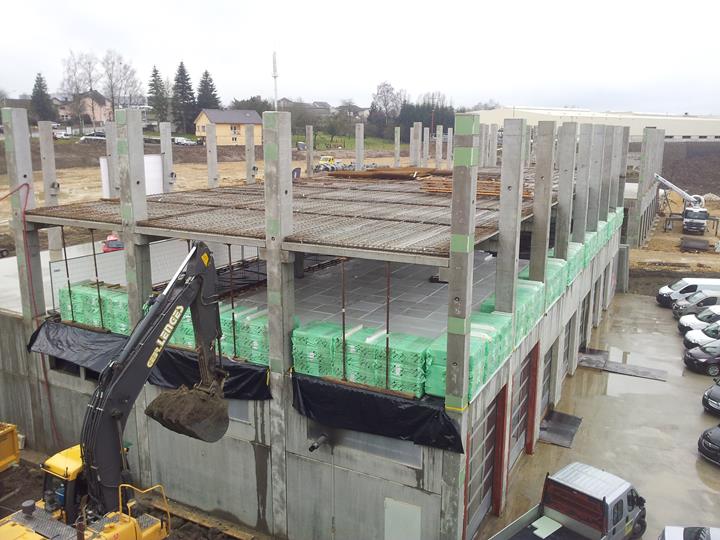

Die Tragkonstruktion besteht aus Fertigteilstützen mit angeformten Fundamenten. Auf den Stützenkonsolen wurden Betonfertigteilträger aufgelegt. Die Ausführung der Wände erfolgte als Beton-Hohlwände. Die Decken sind Filigrandecken mit Aufbeton. Die Dachkonstruktion und die Fassadenunterkonstruktion wurden als Stahlkonstruktion ausgeführt.

BIM-Planung mit RSTAB und Tekla Struktures

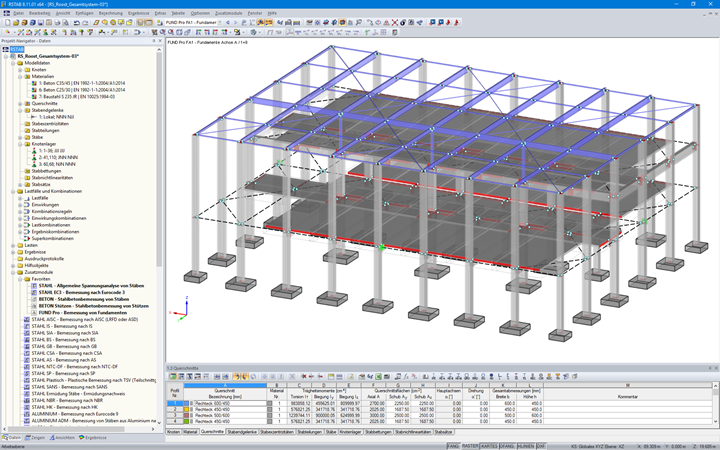

Die Planung des Projektes erfolgte in Tekla Struktures. Das Tekla-Modell wurde mittels der direkten Schnittstelle an RSTAB übergeben. Nach der statischen Berechnung wurden die Trägerabmessungen im Tekla-Modell aktualisiert.

In Tekla Structures erfolgte dann u. a. die Erstellung der Schal- und Bewehrungspläne für die Betonbauteile sowie der Werkstattpläne, Übersichten und NC-Daten für den Stahlbau.

Projekt-Standort


Schlüsselwörter

Luxemburg Massivbau Stahlbau Gebäude
