Pavilhão gimnodesportivo triplo em Passau, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O centro escolar do bairro Haidenhof na cidade de Passau, Alemanha, foi ampliado com um novo pavilhão gimnodesportivo. A ligação do edifício existente ao pavilhão é assegurada através de um corredor de 60 metros com quatro pistas para provas de atletismo indoor.

Cliente Cidade de Passau, Alemanha
www.passau.de
Arquiteto Schwinde Architekten
www.schwinde.net
Análise estrutural Statik Breinbauer | Tragwerksingenieure
www.statik-breinbauer.de

Parâmetros do modelo

Modelo

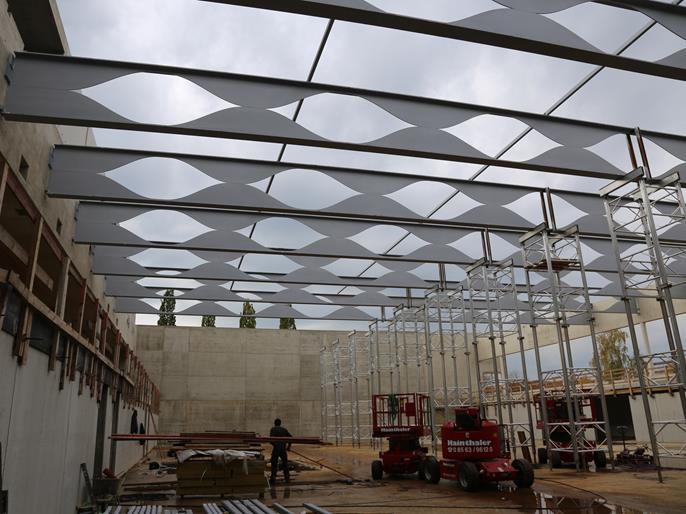

O verdadeiro "destaque" deste projeto são as asnas da cobertura do pavilhão que são vigas alveolares com aberturas sinusoidais longitudinais.

O cliente da Dlubal Statik Breinbauer | Tragwerksingenieure efetuou a análise estrutural deste novo edifício, utilizando, para tal, o software de elementos finitos RFEM.

Estrutura

O novo pavilhão foi dimensionado como uma estrutura em betão armado. A cobertura do pavilhão é uma construção leve constituída por chapas perfiladas. As asnas da cobertura do pavilhão são perfis IPE com aberturas criadas nas alma centrais por corte de chama curvado. Os dois perfis em T ondulados concebidos deste modo foram depois deslocadas para metade da largura de abertura e soldadas novamente. A viga alveolar resultante tem um momento de inércia mais alto utilizando a mesma quantidade de aço.

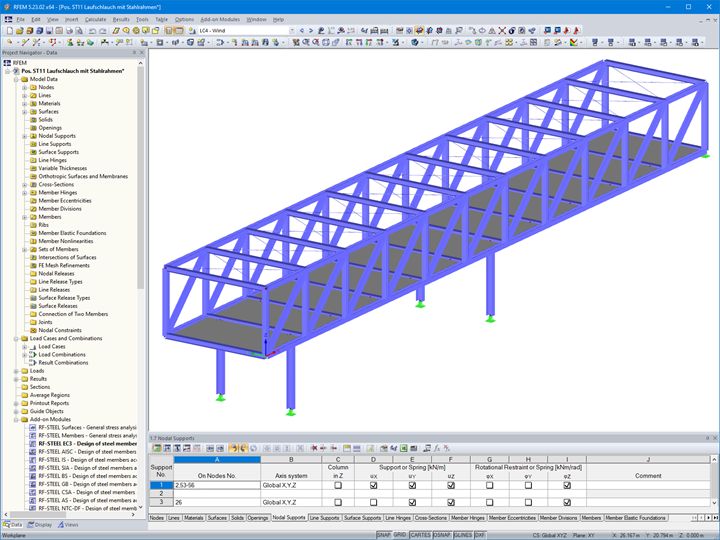

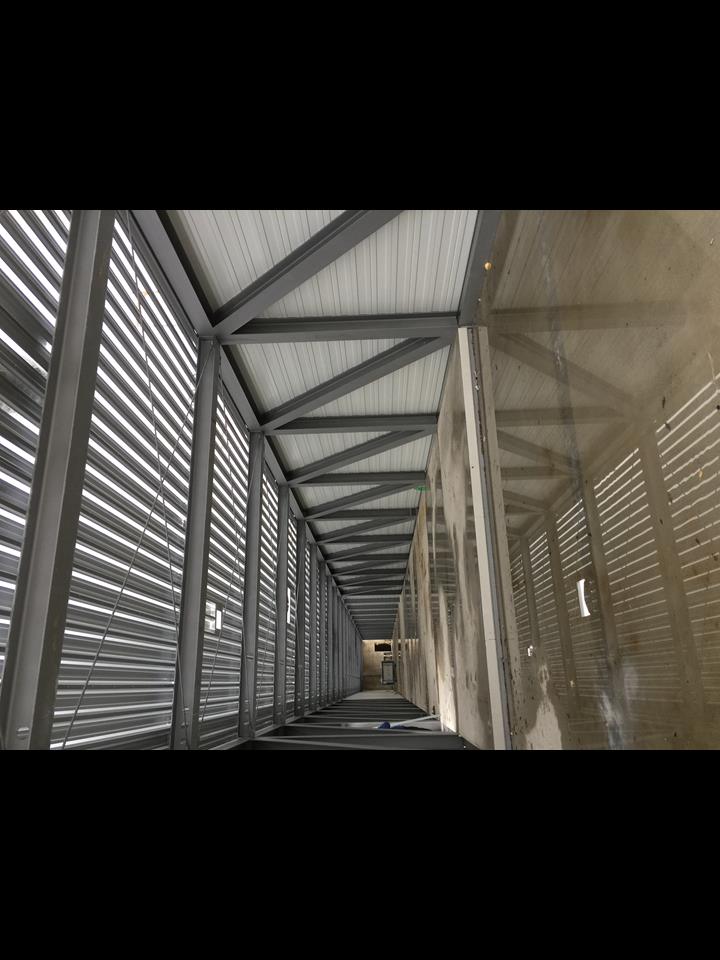

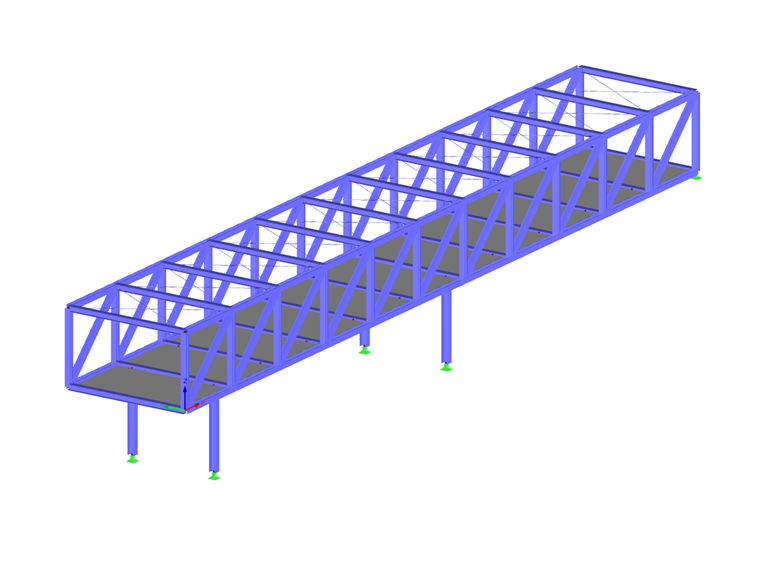

A pista coberta no piso superior também possui uma cobertura de construção leve com perfis de aço transversais e chapas perfiladas. A particularidade desta estrutura de treliças espaciais em forma de ponte resulta da disposição dos perfis em I. Estes foram colocados num ângulo de 90° e todos selecionados a partir de vigas HEAA, HEA ou HEB da mesma largura.

Assim, foi possível realizar todos os pontos de contacto por soldagem direta nos flanges sem chapas de gusset adicionais, mantendo uma utilização otimizada das secções de aço. A estrutura do piso incluiu betão misto HOLORIB para aumentar a massa e reduzir as vibrações, não tendo sido, por isso, necessários apoios auxiliares durante a montagem.

Local do projeto

Neuburgerstrasse 96c
940320 Passau, Alemanha

Palavras-chave

Pista coberta Asna de cobertura
